Proudový transformátor nulové sekvence je navržen pro detekci zemních poruch a koordinaci ochrany ve vysokonapěťových energetických systémech. Obvykle se používá v distribučních sítích 10 kV pro monitorování zbytkového proudu generovaného za nesymetrických nebo poruchových podmínek, pomáhá ochranným relé rychle izolovat vadné obvody a zlepšit bezpečnost a spolehlivost systému.
Tento model (LXK-Φ80-200) využívá technologii vakuového lití z epoxidové pryskyřice se strukturou děleného jádra, což umožňuje instalaci bez odpojování primárních kabelů. Jádro je vyrobeno z vysoce kvalitní křemíkové oceli válcované za studena, zatímco vinutí používá měděné vodiče bez kyslíku pro zajištění stabilního magnetického výkonu a nízkých ztrát při dlouhodobém provozu.
Klíčovou výhodou tohoto transformátoru proudu s nulovou sekvencí je jeho struktura s rozděleným jádrem, která umožňuje instalaci bez odpojování primárních kabelů. Dvoudílná konstrukce jádra v kombinaci s upínacím upevněním výrazně zlepšuje efektivitu instalace na místě v projektech modernizace a údržby.

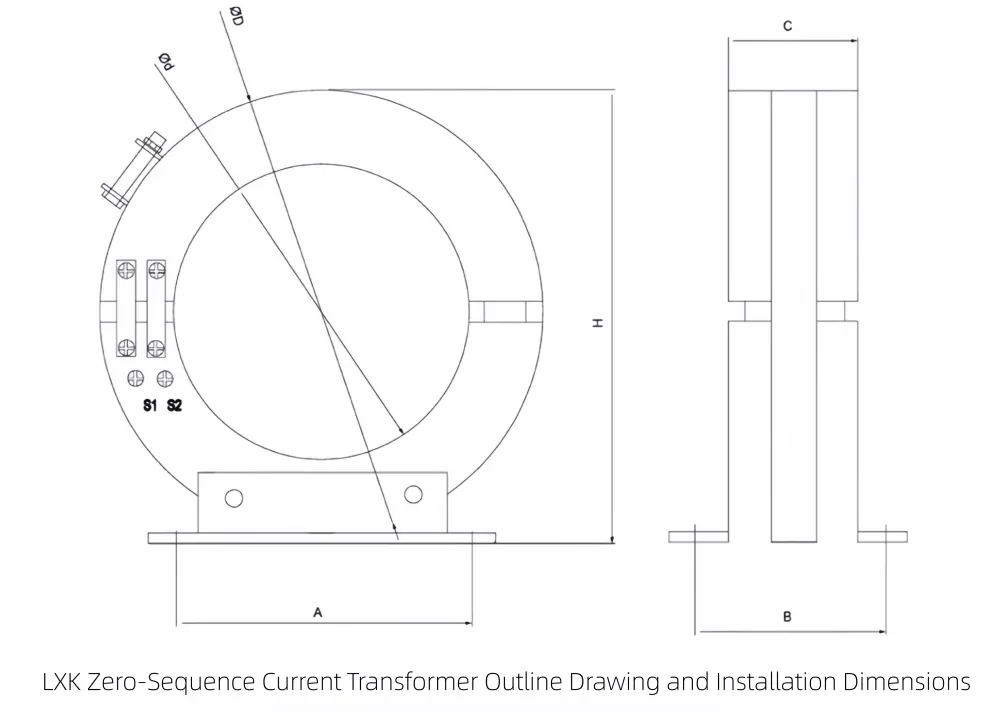

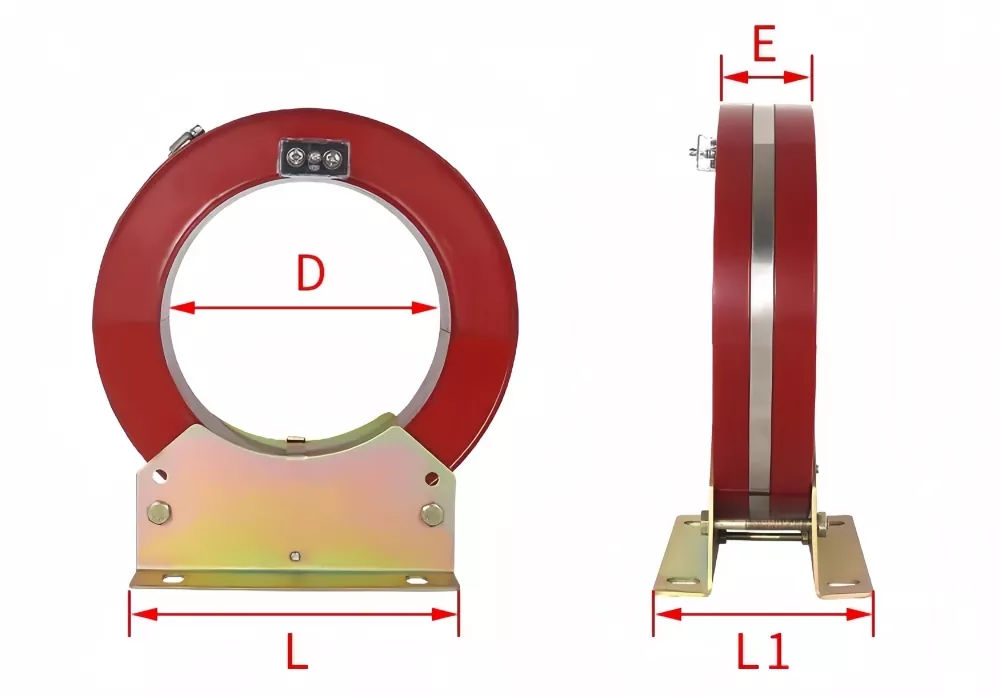

| Specifikace produktu | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Reléový model | Způsob připojení cívky relé | Hodnota stupnice relé | Hodnota proudu s nulovou složkou (A) |
| DD-11/60 DD-1/60 |
sériové zapojení | 15*1 | 2,4-4,5 |
| 30*1 | |||
| paralelně | 15*2 | 3-5 | |
| 30*2 | |||
| sériové zapojení | 15*1 | 3-5 | |
| 30*1 | |||
| paralelně | 15*2 | 3-6 | |
| 30*2 |
Jmenovitá úroveň izolace: 0,5/3KV
Struktura z epoxidové pryskyřice s děleným jádrem umožňuje rychlou instalaci bez odstraňování primárních kabelů, což snižuje prostoje při údržbě a projektech modernizace. Konstrukce také zlepšuje mechanickou stabilitu a dlouhodobou spolehlivost izolace v drsných elektrických prostředích.
Zařízení poskytuje stabilní výkon měření za podmínek nízkého a vysokého zbytkového proudu, díky čemuž je vhodné pro ochranné systémy v průmyslových distribučních sítích, rozvodnách a kompaktních rozváděčových sestavách.
1. Instalace: Vnitřní použití
2. Teplotní rozsah: -5℃ až 40℃, denní průměr ≤ 30℃
3. Životní prostředí: Nekorozivní oblasti s nízkým znečištěním
Q1: Jaká je hlavní funkce transformátoru proudu s nulovou složkou?
Odpověď: Detekuje nerovnováhu proudu způsobenou zemními poruchami v třífázových systémech a poskytuje signály pro reléové ochranné systémy k izolaci vadných obvodů.
Q2: Lze jej nainstalovat bez vypnutí systému?
Odpověď: Ano, provedení s děleným jádrem umožňuje instalaci kolem stávajících kabelů bez odpojení.
Q3: Je jmenovitý proud pevný nebo přizpůsobitelný?
Odpověď: Primární jmenovitý proud lze upravit na základě systémových požadavků.
Q4: S jakým typem ochranných systémů je kompatibilní?
Odpověď: Je kompatibilní se zemními relé, ochrannými panely a systémy monitorování rozvaděčů.
Q5: Jaké materiály se používají v jádru a vinutí?
Odpověď: Používá za studena válcovaná jádra z křemíkové oceli a měděné vinutí bez kyslíku pro nízké ztráty a vysokou účinnost.
Q6: Kde se obvykle instaluje?
A: Běžně se instaluje do kruhových hlavních jednotek, rozvodných skříní, transformátorů a ochranných panelů jističů.
