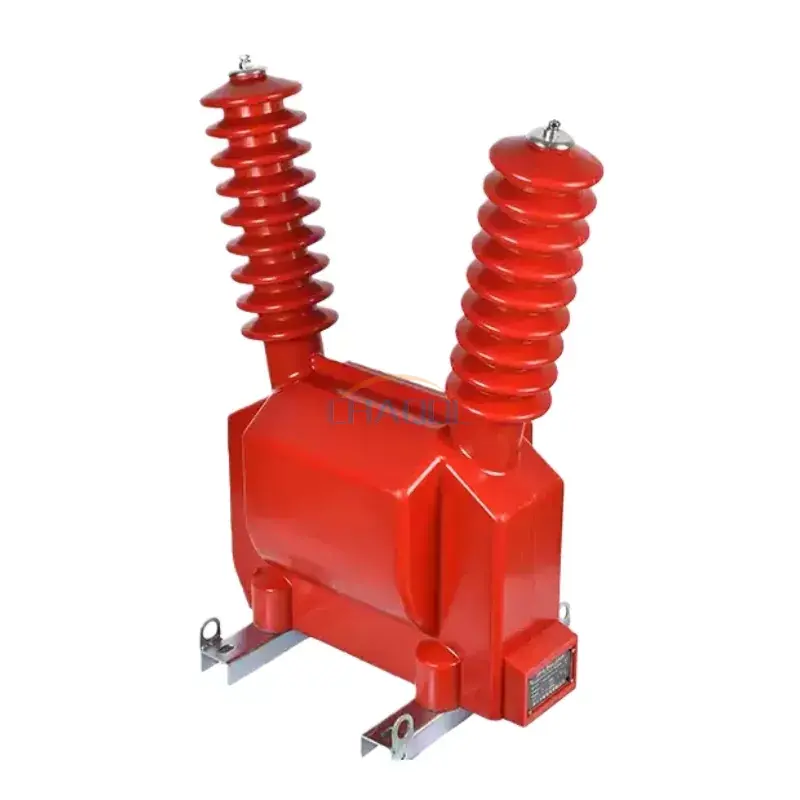

24kV transformátor venkovního napětí

Model:JDZW-24

Nezávisle vyvinutý 24kV transformátor venkovního napětí Anqiang Power je jednofázový, vícevinutý, plně uzavřený venkovní transformátor z epoxidové pryskyřice. Je vhodný pro použití v energetických systémech se jmenovitou frekvencí 50 Hz nebo 60 Hz a jmenovitým napětím 6 KV, 10 KV, 17,5 KV a 24 KV pro účely měření napětí a energie a ochrany relé.

Odeslat dotaz

Popis výrobku

24KV venkovní transformátory napětí Anqiang Power jsou vysoce výkonná venkovní zařízení. Dostupné v modelech JDZW-6, 10, 17.5 a 24 jsou navrženy tak, aby poskytovaly standardní napětí pro voltmetry, měřiče výkonu, zemní relé a detektory zemního úniku. Anqiang úspěšně použil napěťové transformátory typu JDZW v mnoha projektech, což prokázalo jejich schopnost vyhovět potřebám různých průmyslových odvětví a přizpůsobit se různým prostředím. Anqiang Electric může také přizpůsobit transformátory podle technických specifikací uživatele.

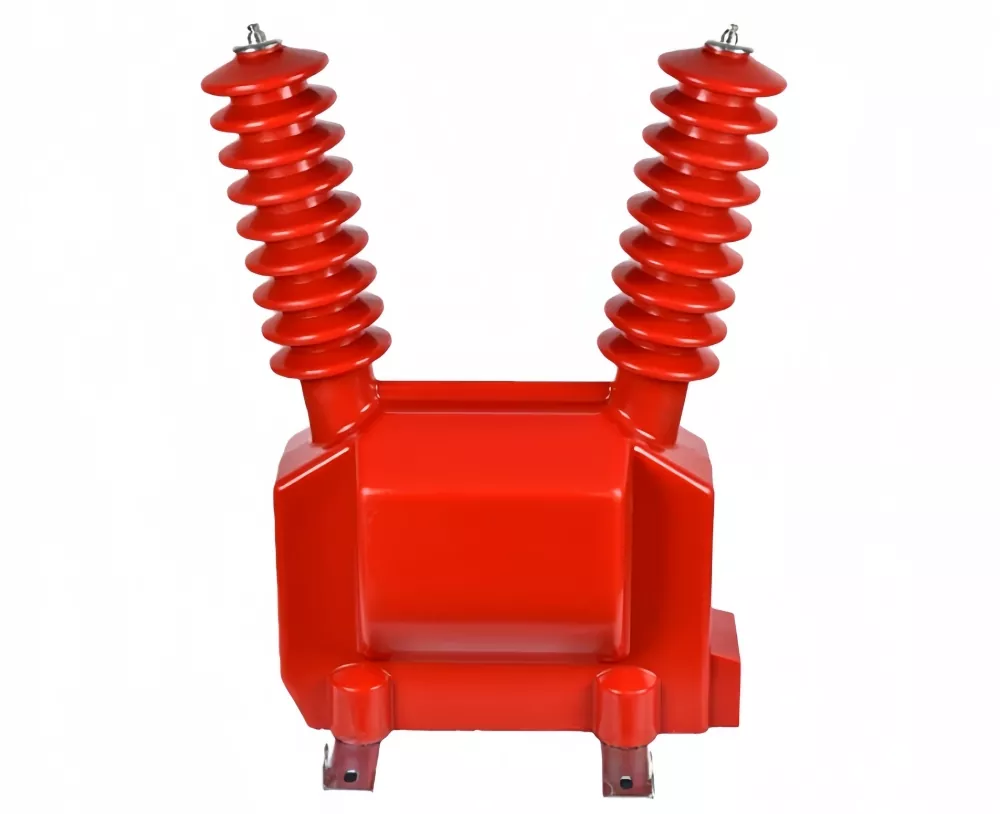

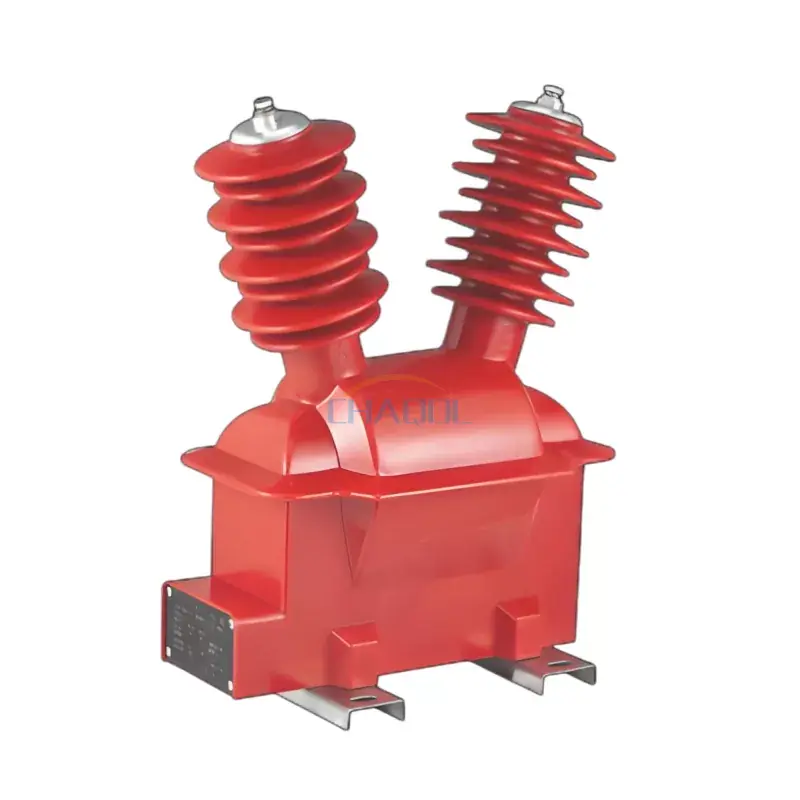

Obrázky zobrazení produktu

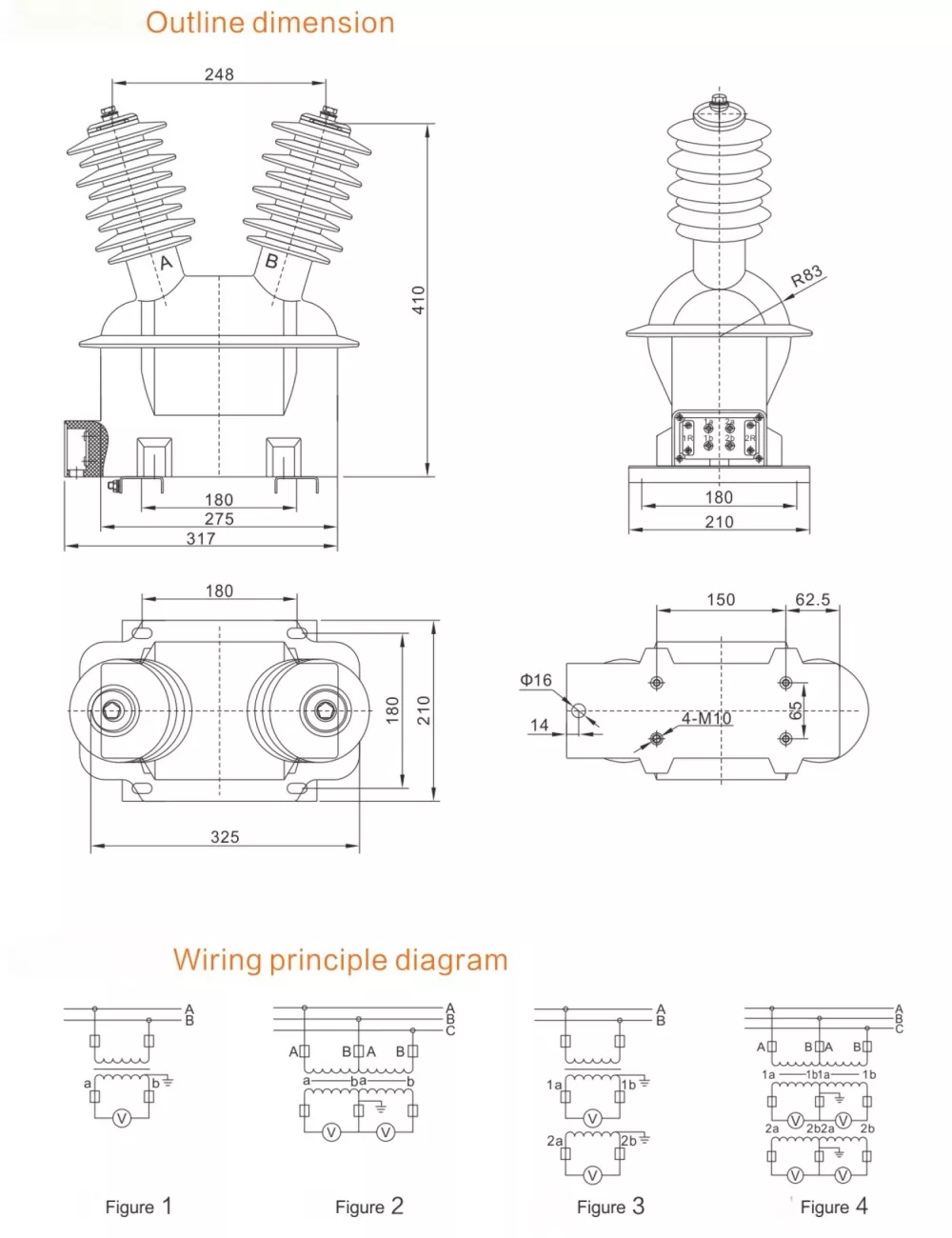

24kV Outdoor Voltage Transformer

Technické parametry

Použití technických parametrů jmenovitého napětí 6KV a 10KV jako reference.

Model produktu		JDZW-6R	JDZW-10R
Jmenovitý poměr napětí (A)		6000/100	10 000/100	10 000/220	1000/100/100	10 000/100/220
Třída přesnosti a jmenovitý sekundární výkon	0.2	30	30	30	/	/
	0.5	80	80	80	/	/
	1 级	200	200	200	/	/
	3 级	240	240	240	/	/
	0,2/0,2 0,2/0,2	/	/	/	20/22 20/30	0,2/3-30/500 0,5/3-80/500
	0,5/0,5	/	/	/	25/25	0,2/3-30/500 0,5/3-80/500
	6P	/	/	/	/	/
Maximální výkon (VA)		500	500	500	400/400	300/500
Jmenovitá úroveň izolace (VA)		7,2/32/60	12/42/75
