12KV venkovní odpojovací spínač

Model:GW9-12

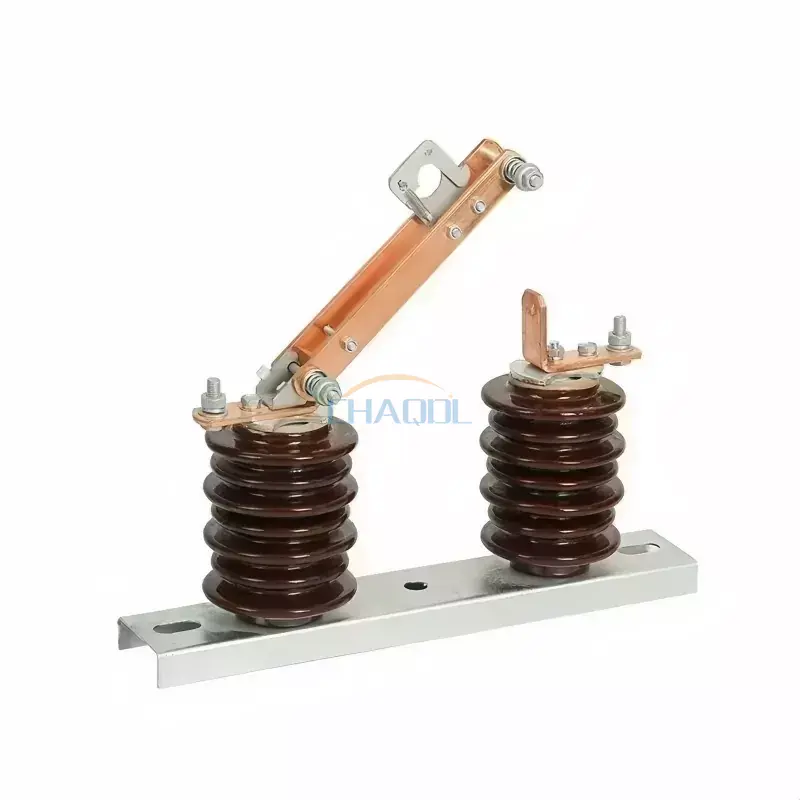

12KV venkovní odpojovač Anqiang Power lze použít pro jednofázový provoz v třífázových linkových systémech. Jedná se o jednopólové vysokonapěťové spínací zařízení obecně používané ve venkovních 12KV energetických sítích k otevírání a zavírání obvodů v podmínkách bez zátěže. Vyznačuje se pevným tažným hákem a samosvorným mechanismem a ovládá se pomocí izolované tyče háku pro flexibilní a spolehlivý provoz.

Venkovní 12kV odpojovací spínač Anqiang Power se vyznačuje vertikálně otevíravou konstrukcí s jedním zlomem.  Nosné izolátory jednopólového odpínače jsou namontovány na příslušných základových rámech a sestávají především ze základny, nosných izolátorů, hlavních vodivých obvodových součástí a samosvorného zařízení. Pro otevírání a zavírání okruhu používá strukturu nožového spínače. Venkovní vysokonapěťový odpojovač proti znečištění splňuje požadavky uživatelů v silně znečištěných oblastech a efektivně řeší problém přeskoku při činnosti odpojovače.

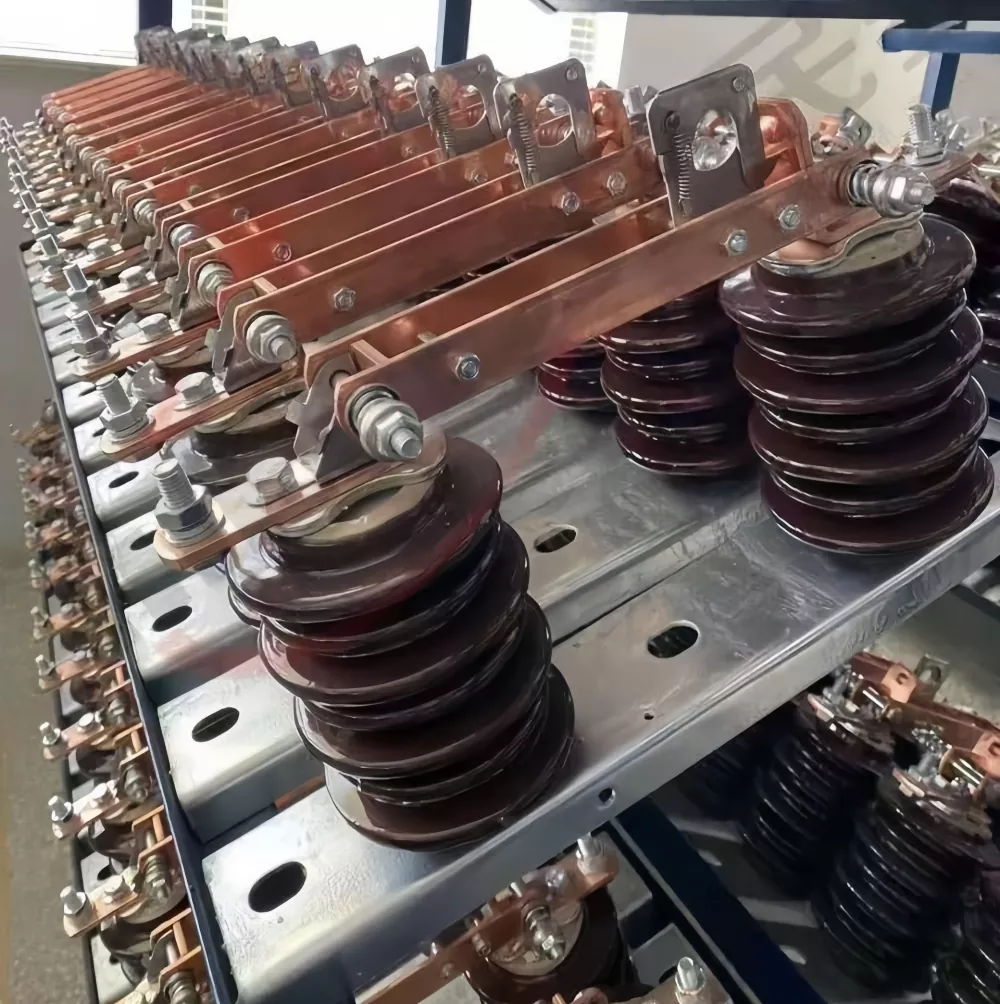

Fotografie produktů

12KV Outdoor Disconnecting Switch

Schéma rozměrů produktu

12KV Outdoor Disconnecting Switch

Technické parametry

Název projektu

Hodnota parametru

Jmenovité napětí

10KV

15KV

Maximální provozní napětí

12 kv

17,5 KV

Jmenovitá úroveň izolace

1minutové výdržné napětí napájecí frekvence

42/48KV

55/65KV

Bleskové impulsní výdržné napětí

75/85 KV

105/120KV

Jmenovitá frekvence

50 Hz

Jmenovitý proud

200/400A

630/1250A

Jmenovitý krátkodobý výdržný proud 4s

6,3/12,5 kA

20/31,5 kA

Plazivá vzdálenost

300 mm

380 mm

Mechanická životnost

2000krát



Jmenovitý špičkový výdržný proud

16/31,5 kA

50/80 kA


Pracovní princip

Tento 12KV venkovní odpojovač se ovládá pomocí izolačního háčku během otevírání a zavírání. Izolační háček zapadne do zajišťovacího háku vypínače. Zatažením za zajišťovací hák ve směru otevírání se uvolní samosvorný mechanismus, čímž se připojená vodivá deska otočí a provede otevření. Během zavírání tlačí izolační háček na zajišťovací hák odpojovače, otáčí hřídelí a způsobuje otočení připojené vodivé desky do zavřené polohy. V tomto okamžiku samosvorný mechanismus uzamkne odpojovací spínač v zavřené poloze.
