17,5KV vnitřní jistič pevného typu

The17,5KV vnitřní jistič pevného typuje určen pro vysokonapěťové rozvody elektrické energie vyžadující spolehlivé spínání, ochranu a ovládání. Přijímá integrovaný ovládací mechanismus VET a design vakuového vypínače, který poskytuje kompaktní rozměry, stabilní provozní výkon a dlouhou životnost. Utěsněná konstrukce sloupu minimalizuje požadavky na údržbu a zároveň zlepšuje spolehlivost izolace a provozní bezpečnost.

Navrženo pro moderní energetické systémy,17,5KV vnitřní jistič pevného typuje kompatibilní s kovovým rozváděčem i s pevným vnitřním AC kovovým rozváděčem XGN. Je široce používán v rozvodnách, průmyslových zařízeních, komerčních budovách, inženýrských sítích a projektech obnovitelných zdrojů energie, kde je vyžadována spolehlivá ochrana středního napětí.

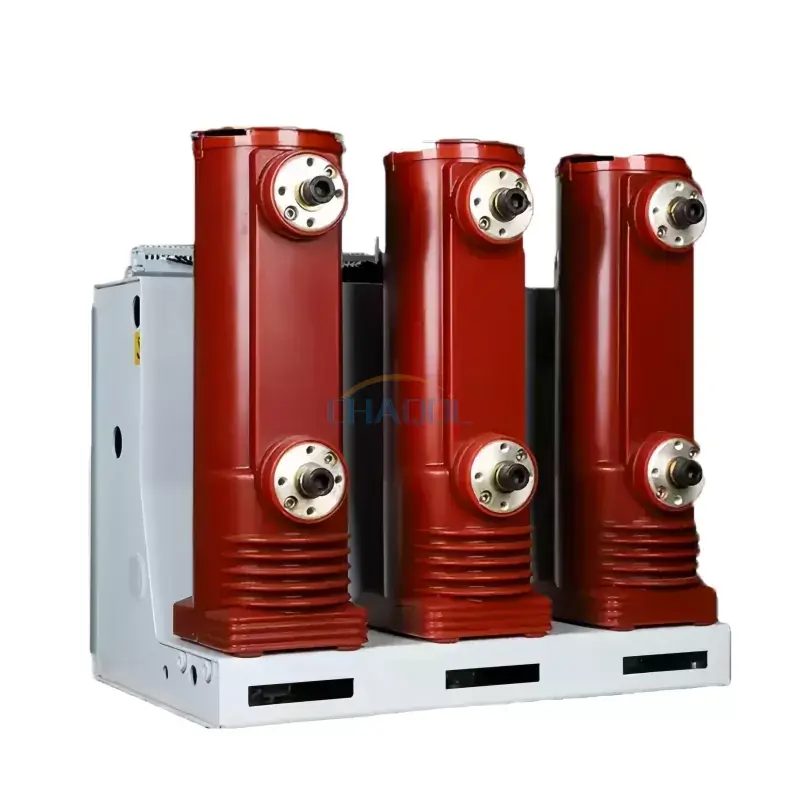

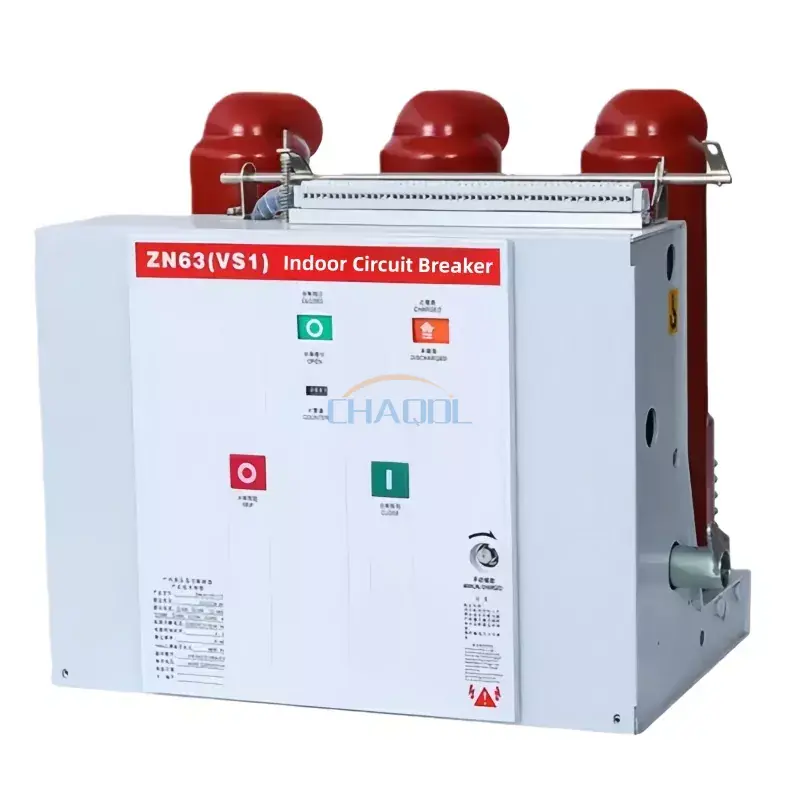

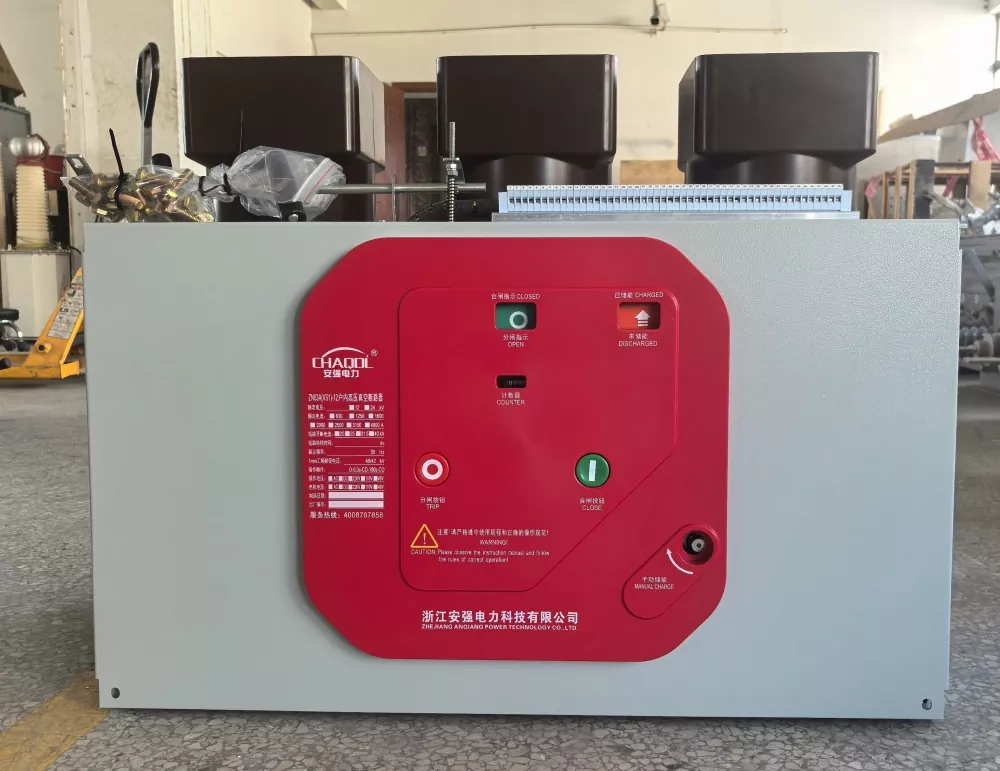

Aktuální fotografie produktů

Vlastnosti produktu

• Integrovaný ovládací mechanismus VET zajišťuje stabilní otevírání a zavírání.
• Technologie plně utěsněného vakuového zhášedla zajišťuje bezúdržbový provoz a prodlouženou elektrickou životnost.
• Kompaktní konstrukce pevného typu snižuje instalační prostor a zároveň zlepšuje celkovou spolehlivost.
• The17,5KV vnitřní jistič pevného typunabízí vynikající dielektrickou izolaci, rychlé zhášení oblouku a nízké opotřebení kontaktů.
• Podporuje časté spínání s mechanickou životností až 10 000 provozních cyklů.
• Kompatibilní s výsuvným rozváděčem řady KYN a pevným rozváděčem XGN.
• Vysoká spolehlivost při nepřetržitém průmyslovém provozu.
• Snadná instalace a nízké náklady na údržbu během životního cyklu.

Technické parametry

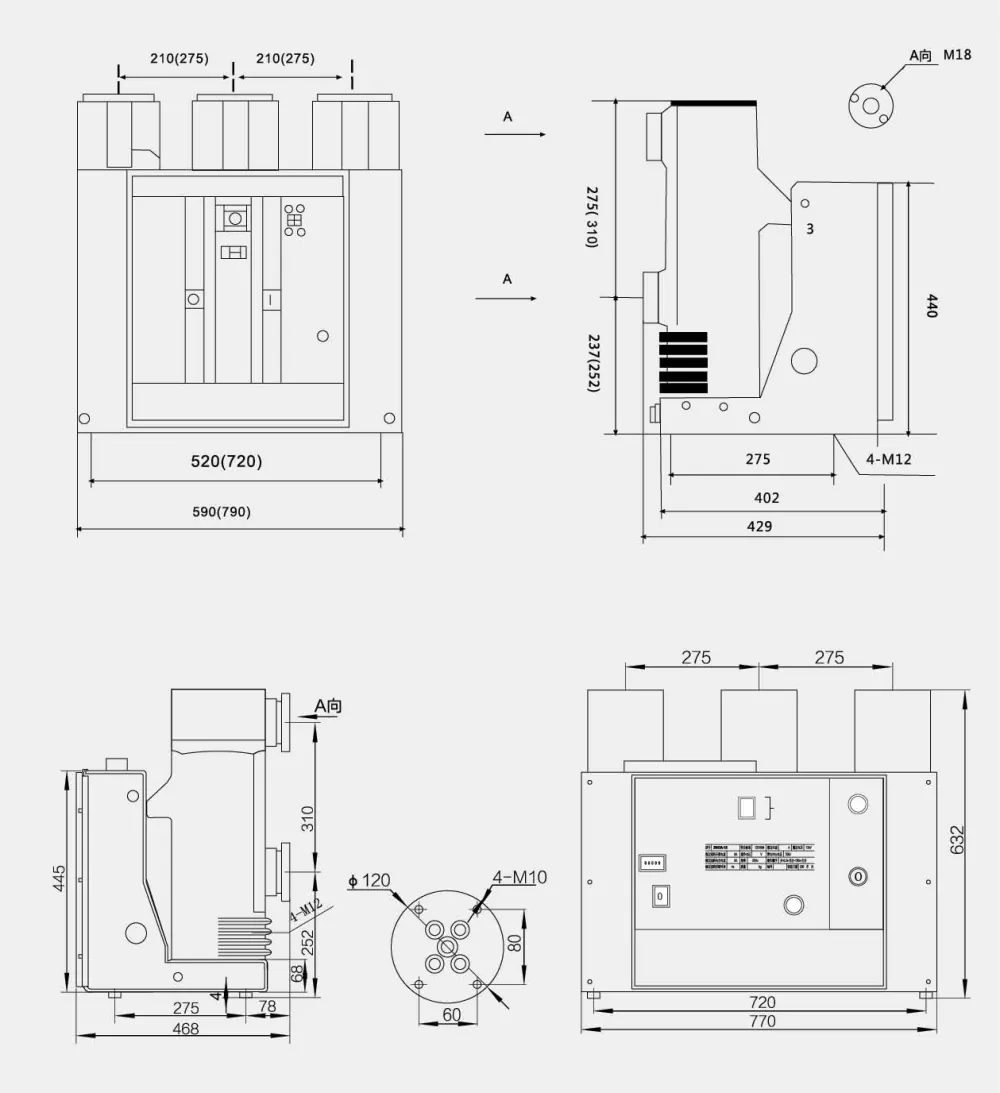

Rozměry produktu

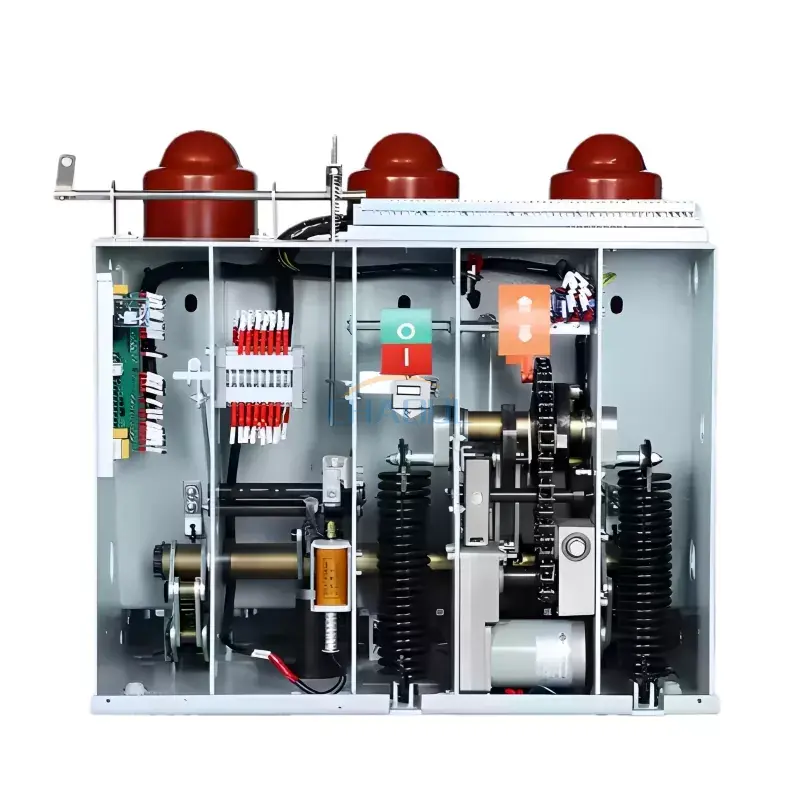

Konstrukční návrh

Jistič integruje ovládací mechanismus a vakuové zhášedlo do kompaktní pevně namontované konstrukce. Plně zapouzdřené sestavy pólů zlepšují izolační výkon a zároveň chrání vnitřní součásti před prachem, vlhkostí a kontaminací prostředí. Tato konstrukce výrazně zvyšuje provozní spolehlivost a snižuje nároky na běžnou údržbu.

Pružinový mechanismus zajišťuje rychlé otevírání a zavírání se stabilním mechanickým převodem, díky čemuž je vypínač vhodný pro dlouhodobý provoz ve vysokonapěťových rozváděčích.

Aplikace

The17,5KV vnitřní jistič pevného typuje široce používán pro spínání, ochranu a řízení ve vysokonapěťových elektrických rozvodech.

• Kovově opláštěný rozváděč vysokého napětí
• Vnitřní kovový rozváděč XGN
• Inženýrské rozvodny
• Elektrárny
• Průmyslová výrobní zařízení
• Důlní operace
• Hutní průmysl
• Chemické zpracovatelské závody
• Komerční budovy
• Distribuční systémy obnovitelné energie

Provozní prostředí

• Okolní teplota: -10°C až +40°C (skladování do -30°C)
• Instalační výška: ≤ 1000 m (vyšší nadmořská výška je k dispozici na vyžádání)
• Průměrná denní relativní vlhkost: ≤95 %
• Maximální seismická intenzita: 8 stupňů
• Vhodné pro prostředí bez nebezpečí požáru, nebezpečí výbuchu, korozivních plynů, silného znečištění a nadměrných vibrací.

Proč zvolit tento produkt?

• Bezúdržbové uzavřené vakuové zhášedlo
• Kompaktní design pevné instalace
• Dlouhá elektrická a mechanická životnost
• Vysoká spolehlivost izolace
• Vynikající schopnost přerušení zkratu
• Kompatibilní s běžnými vysokonapěťovými rozvaděči
• Stabilní výkon za podmínek častého spínání
• Nižší náklady na provoz a údržbu

Často kladené otázky

K čemu se používá 17,5KV pevný typ vnitřního jističe?

Používá se k ochraně a ovládání vysokonapěťových elektrických zařízení přerušováním přetěžovacích a zkratových proudů v rozvodnách, průmyslových objektech a rozvodech elektrické energie.

S jakým rozvaděčem je tento jistič kompatibilní?

Je vhodný pro kovové výsuvné rozváděče řady KYN i pro pevné vnitřní AC kovové rozváděče XGN.

Jaké jsou výhody technologie vakuového přerušení?

Vakuová zhášedla poskytují rychlé zhášení oblouku, dlouhou elektrickou životnost, minimální údržbu, vysoký izolační výkon a ekologický provoz bez plynu SF6.

Zvládne jistič časté spínání?

Ano. S mechanickou životností až 10 000 operací a odolným ovládacím mechanismem se dobře hodí pro aplikace vyžadující časté spínání.

Která průmyslová odvětví tento produkt běžně používají?

Je široce používán v rozvodnách, průmyslové výrobě, těžbě, metalurgii, chemickém zpracování, komerčních zařízeních a distribučních systémech obnovitelné energie.
