Shrnutí článku:Spolehlivá ochrana středního napětí vyžaduje více než pouhé přerušení poruchy. Utility a průmysloví operátoři také potřebují rychlé přepínání, stabilní mechanický výkon, nízké nároky na údržbu a kompatibilitu se stále inteligentnějšími distribučními sítěmi. AnVenkovní jistič s permanentním magnetemkombinuje technologii vakuového přerušení s ovládacím mechanismem s permanentním magnetem, aby splnil tyto požadavky. Tento článek vysvětluje, jak technologie funguje, kde ji lze použít, jaké technické faktory je třeba před nákupem vyhodnotit a jak může pomoci snížit provozní problémy v moderních distribučních systémech energie.
Distribuční sítě vysokého napětí pracují v náročných podmínkách. Porucha na přívodu, připojení transformátoru, průmyslové sběrnici, železničním energetickém systému nebo instalaci obnovitelné energie může přerušit dodávku elektřiny a potenciálně poškodit cenné zařízení. Jistič je proto kritickou součástí ochranného řetězce.
Moderní operátoři však čelí několika výzvám současně. Zařízení může být instalováno venku, kde je vystaveno vlhkosti, prachu, ultrafialovému záření, teplotním změnám a dalším zátěžím prostředí. Distribuční sítě se zároveň stále více automatizují, což vytváří poptávku po zařízení, které dokáže konzistentně reagovat na elektrické příkazy a komunikovat s inteligentními ochrannými a řídicími systémy.
Tradiční mechanicky ovládaná kladiva mohou fungovat efektivně, ale jejich ovládací mechanismy obsahují více pohyblivých částí. Mechanické opotřebení, požadavky na seřízení a nekonzistentní provoz během dlouhých servisních období se mohou stát problémem, zejména v instalacích vyžadujících časté přepínání.

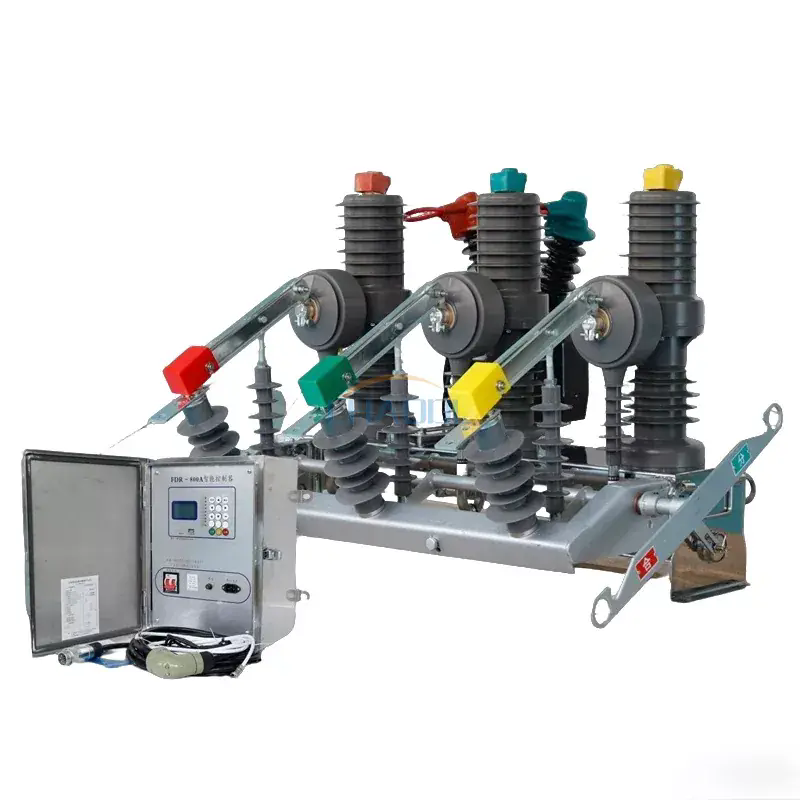

Venkovní jistič s permanentním magnetem řeší tyto výzvy kombinací vakuového zhášedla s pohonem s permanentním magnetem. Výsledkem je kompaktní řešení spínání středního napětí navržené pro spolehlivý provoz, sníženou mechanickou složitost a integraci do moderních rozvodů.
Princip fungování je založen na dvou základních technologiích:přerušení vakuaaovládání permanentním magnetem.
Při běžném provozu jistič umožňuje proudění proudu jeho vodivou cestou. Když ochranný systém identifikuje abnormální stav, obdrží ovládací mechanismus příkaz k otevření kontaktů. Pohon s permanentním magnetem pohání mechanismus a odděluje kontakty uvnitř vakuového zhášedla.
Když se kontakty oddělí, může se krátce vytvořit elektrický oblouk. Protože jsou kontakty umístěny uvnitř vakuového zhášedla, oblouk rychle zhasne, když proud prochází jeho přirozeným bodem přerušení. Obvod je pak elektricky izolován od poruchy.
Při zavírání přesune pohon kontakty zpět do požadované polohy. Řízený pohyb pomáhá zajistit opakovatelný spínací výkon.
Tuto provozní sekvenci lze shrnout následovně:
Kombinace těchto technologií je zvláště užitečná tam, kde operátoři potřebují rychlé přepínání a spolehlivý mechanický výkon, aniž by se spoléhali na složitou ovládací strukturu založenou na pružinách.
Pohon má přímý vliv na spolehlivost vypínače. Mechanismus permanentního magnetu využívá elektromagnetickou sílu k ovládání pohybu spínacího mechanismu a udržování jeho pracovní polohy.
Ve srovnání s mechanismy obsahujícími větší počet mechanických převodových prvků může mít aktuátor s permanentními magnety méně pohyblivých součástí. To snižuje potenciální místa mechanického opotřebení a pomáhá udržovat konzistentní chování při otevírání a zavírání.
| Ohleduplnost | Mechanismus permanentního magnetu | Tradiční mechanický mechanismus |
|---|---|---|
| Mechanická složitost | Poměrně jednoduchá provozní struktura | Může obsahovat více částí mechanické převodovky |
| Pohyblivé komponenty | Snížený počet mechanických pohyblivých částí | Obecně více mechanických součástí |
| Požadavek na údržbu | Navrženo pro provoz s nízkými nároky na údržbu | Může vyžadovat pravidelnou kontrolu a seřízení |
| Konzistence spínání | Stabilní elektromagnetické ovládání | Může více záviset na mechanickém stavu |
| Časté přepínání | Dobře se hodí pro aplikace vyžadující opakovaný provoz | Výběr závisí na konstrukci mechanismu a pracovním cyklu |
Praktickou výhodou není pouze snížení počtu součástí. Ovládací mechanismus je také důležitým faktorem, když jsou jističe instalovány v místech, kde je obtížný přístup k údržbě nebo kde neplánované odstávky mohou mít značné provozní náklady.
Správně zkonstruovaný vnější jistič s permanentním magnetem obsahuje několik koordinovaných elektrických, mechanických a izolačních součástí. Každá součást přispívá k bezpečnému spínání a spolehlivému provozu.
Protože tyto komponenty spolupracují, výběr by nikdy neměl být založen pouze na jmenovitém napětí. Je třeba vzít v úvahu kompletní elektrické zatížení, prostředí instalace, požadavky na ovládání a strategii ochrany systému.
Jednou z nejdůležitějších výhod je zjednodušený mechanický operační systém. S menším počtem míst mechanického opotřebení lze omezit běžné mechanické seřizování. To může být zvláště cenné pro venkovní rozvodny, vzdálené distribuční sítě a průmyslová zařízení, kde je přístup k údržbě nepohodlný.
Ovládání permanentním magnetem zajišťuje řízený elektromagnetický pohyb. Konzistentní chování při otevírání a zavírání je důležité, když je jistič opakovaně ovládán ochrannými, automatizačními nebo dálkově ovládanými systémy.
Vakuové zhášedlo poskytuje účinné přerušení oblouku, aniž by vypínací komora vyžadovala použití konvenčních izolačních plynů nebo kapalných médií pro zhášení oblouku. Díky tomu je vakuová technologie vhodná pro mnoho aplikací středního napětí.
Pohon je navržen tak, aby fungoval efektivně, což může pomoci snížit energii potřebnou pro spínací operace. Přesná spotřeba energie závisí na konkrétní konfiguraci a řídicím systému, takže specifikace projektu by měly být vždy před konečným výběrem zkontrolovány.
Venkovní distribuční zařízení se musí vypořádat s expozicí životního prostředí. Vhodně navržený venkovní kryt jističe pomáhá chránit vnitřní součásti před vlhkostí, prachem, ultrafialovým zářením a měnícími se povětrnostními podmínkami.
Pro aplikace zahrnující opakované přepínání je mechanická odolnost důležitým kritériem nákupu. Specifikace produktu Anqiang udává mechanickou životnost až 10 000 operací pro příslušnou konfiguraci vnějšího jističe s permanentním magnetem.
Moderní energetické sítě stále více spoléhají na dálkové ovládání, monitorování a automatizované řízení poruch. Vhodně nakonfigurovaný jistič s permanentními magnety může podporovat integraci se SCADA a distribučními automatizačními systémy, což operátorům umožňuje budovat citlivější elektrické sítě.
Výběr jističe pouze na základě jeho názvu nebo napěťové třídy může vést k nevhodné konfiguraci. Kupující by měli porovnat specifikace jističe se skutečnými elektrickými charakteristikami instalace.
| Parametr | Příklad specifikace | Proč na tom záleží |
|---|---|---|
| Jmenovité napětí | 12 kV / 24 kV | Musí odpovídat jmenovité napěťové třídě distribuční soustavy. |
| Jmenovitá frekvence | 50 Hz | Musí odpovídat frekvenci napájecího systému. |
| Jmenovitý proud | 630 A / 1250 A | Definuje schopnost trvalého přenosu proudu. |
| Zkratový vypínací proud | 20 kA / 25 kA | Označuje schopnost vypínače přerušit poruchový proud. |
| Špičkový výdržný proud | 50 kA / 63 kA | Důležité pro hodnocení krátkodobého elektromagnetického namáhání. |
| Bleskové impulsní výdržné napětí | 125 kV / 145 kV | Důležité pro koordinaci izolace a přechodovou ochranu. |
| Mechanická životnost | Až 10 000 operací | Užitečné, když se očekává časté přepínání. |
Informace o produktu poskytnuté společností Anqiang uvádí konfigurace jmenovitého napětí 12 kV a 24 kV, jmenovité proudy 630 A a 1250 A a zkratové vypínací kapacity 20 kA a 25 kA pro příslušné modely.
Skutečný výběr by měl být vždy založen na celkovém návrhu systému, příslušných normách, koordinaci ochrany a požadavcích specifických pro projekt, spíše než předpokládat, že každá konfigurace má stejné jmenovité hodnoty.
Díky kombinaci venkovní konstrukce, vakuového přerušení a provozu s permanentními magnety je toto zařízení vhodné pro širokou škálu aplikací středního napětí.
Anqiang mezi oblasti použití svého vnějšího jističe s permanentním magnetem uvádí rozvodny, distribuční sítě, elektrifikaci železnic, těžbu, průmyslové energetické systémy a instalace obnovitelné energie.
Správný jistič by měl být vybrán spíše tím, že začnete elektrickým systémem než katalogem produktů. Praktický výběrový proces může zabránit jak nedostatečné specifikaci, tak zbytečnému předimenzování.
Tento přístup je spolehlivější než výběr jističe pouze podle jmenovitého proudu nebo kupní ceny. Nižší počáteční náklady se mohou prodražit, pokud je zařízení náročné na údržbu, není kompatibilní s řídicím systémem nebo je nesprávně přizpůsobeno úrovni poruchy.
Přestože jsou jističe s permanentními magnety navrženy tak, aby omezovaly mechanickou údržbu, nízká údržba neznamená nulovou kontrolu. U vysokonapěťových zařízení zůstává důležitý disciplinovaný provozní program.
U venkovního vybavení je zvláště důležitá kontrola prostředí. Vlhkost, znečištění, koroze a mechanické poškození mohou postupně ovlivnit izolaci a provozní spolehlivost, i když má jistič sám o sobě robustní konstrukci.
Program preventivní údržby by se proto měl zaměřit spíše na kompletní instalaci než na zacházení s jističem jako s izolovanou součástí.
Venkovní jistič s permanentním magnetem je vysokonapěťový jistič, který kombinuje vakuové zhášedlo s ovládacím mechanismem s permanentním magnetem. Je určen pro spolehlivé spínání a vypínání poruch ve venkovních rozvodech a průmyslových energetických systémech.
Konfigurace závisí na požadavcích výrobce a projektu. Produktová řada ZW32-12G a ZW32-24G společnosti Anqiang je navržena pro aplikace středního napětí 12 kV a 24 kV.
Mechanismus může snížit mechanickou složitost, zajistit konzistentní spínací pohyb, snížit mechanické opotřebení a podporovat provoz s nízkými nároky na údržbu. Tyto vlastnosti jsou zvláště cenné pro zařízení vystavená častému spínání.
Ano. Vhodně nakonfigurovanou jednotku lze integrovat s automatizací distribuce, SCADA, vzdáleným monitorováním a systémy inteligentní ochrany. Přesná konfigurace komunikace a ovládání by měla být potvrzena pro každý projekt.
Ano. Venkovní jističe s permanentními magnety lze použít ve vysokonapěťových úsecích solárních a větrných distribučních systémů, kde jejich charakteristiky napětí, proudu, přerušení, izolace a ovládání odpovídají požadavkům na instalaci.
Mechanická výdrž závisí na konkrétním modelu a provozních podmínkách. Příslušná specifikace Anqiang uvádí mechanickou životnost až 10 000 operací.
Pro přesné technické doporučení uveďte napětí systému, jmenovitý proud, úroveň zkratu, frekvenci, instalační prostředí, spínací výkon, řídicí napětí, požadavky na automatizaci, montážní uspořádání a jakékoli použitelné projektové normy. Včasné poskytnutí těchto informací může omezit pozdější změny specifikací.
Venkovní jistič s permanentním magnetem je více než běžné spínací zařízení s jiným akčním členem. Kombinací vakuového přerušení s provozem s permanentními magnety řeší několik praktických požadavků moderních sítí středního napětí: spolehlivé přepínání, sníženou mechanickou složitost, nižší požadavky na údržbu, venkovní adaptabilitu a kompatibilitu se stále více automatizovanými systémy distribuce energie.
Nejdůležitějším bodem pro kupující je přizpůsobení jističe skutečnému elektrickému zatížení. Před konečným rozhodnutím by měly být vyhodnoceny jmenovité napětí, trvalý proud, schopnost zkratového přerušení, úroveň izolace, spínací frekvence, podmínky prostředí, architektura řízení a požadavky na instalaci.
Anqiang poskytuje řešení venkovních jističů s permanentními magnety pro aplikace středního napětí s konfiguracemi navrženými pro 12 kV a 24 kV systémy a aplikace od distribučních sítí a rozvoden až po průmyslové, železniční, těžební projekty a projekty v oblasti obnovitelné energie.
Hledáte spolehlivý venkovní jistič s permanentním magnetem pro váš projekt středního napětí?Sdílejte své systémové napětí, jmenovitý proud, úroveň poruch, prostředí instalace a požadavky na ovládáníAnqiangprodiskutovat vhodnou konfiguraci.Kontaktujte násinformace o produktu, technickou podporu a řešení přizpůsobené vaší aplikaci.
Důležité:Výběr a instalaci jističe by měli provádět kvalifikovaní elektrotechnici v souladu s platnými místními normami, požadavky na ochranu systému a technickou dokumentací výrobce.
-
