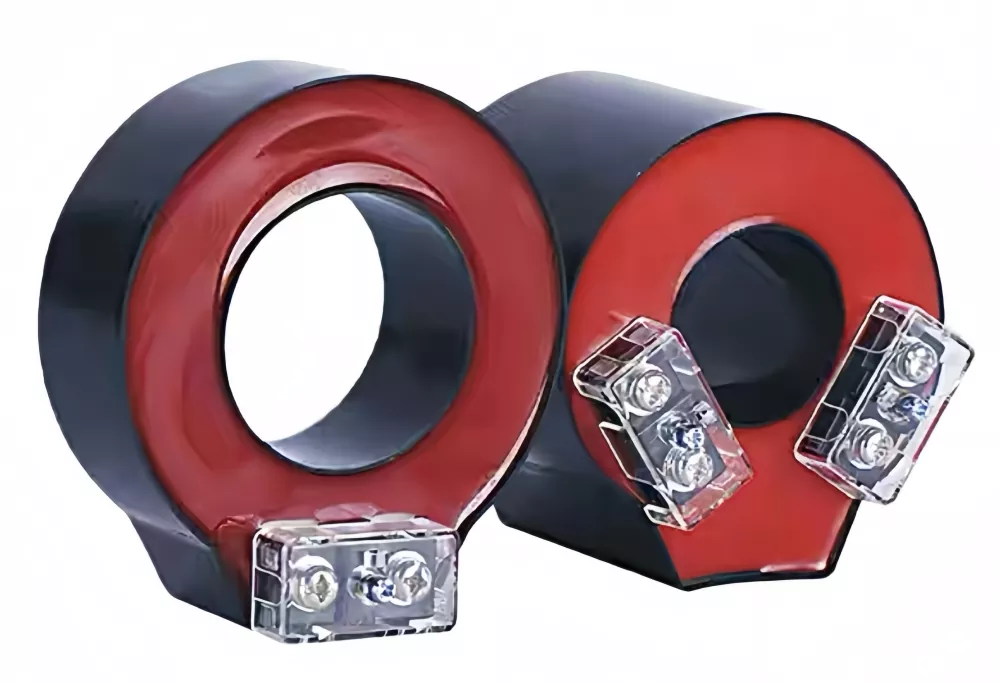

Anqiang Power vyvíjí jádro typu Through Core Current Transformer LMZC-10 na základě požadavků moderních distribučních systémů v terénu. Tento produkt, navržený pro prostředí vysokonapěťových rozváděčů, jako jsou GIS, RMU a kompaktní rozvodny, poskytuje stabilní výkon měření za složitých provozních podmínek. Má plně izolovanou konstrukci s krytem ABS zpomalujícím hoření a utěsněným průhledným krytem svorek pro zlepšení bezpečnosti a viditelnosti během kabeláže a údržby.
V praktických měřicích a ochranných obvodech se široce používá pro vzorkování proudu v reálném čase a ochranu relé v energetických systémech. Jeho struktura s děleným jádrem nebo prstencovým typem umožňuje přímou instalaci na primární kabely nebo přípojnice bez demontáže hlavního vodiče, což zlepšuje účinnost při modernizaci nebo údržbě.
Je postaven s toroidním jádrem ze silikonové oceli a izolací z epoxidové pryskyřice. Primární vodič funguje jako jednozávitové vinutí, což výrazně zlepšuje účinnost magnetické vazby a snižuje energetické ztráty během provozu.
Sekundární vinutí je vyrobeno z vysoce vodivého měděného drátu pro zajištění stabilního proudového výstupu a přesnosti měření. Plně utěsněná struktura epoxidové pryskyřice zvyšuje odolnost proti vlhkosti, ochranu proti prachu a dlouhodobou mechanickou stabilitu.
V elektrotechnických aplikacích je upřednostňován transformátor proudu s průchozím jádrem pro jeho kompaktní strukturu a spolehlivý výkon v prostředí s nepřetržitým provozem.
|
Název produktu |
Přes jádrový proudový transformátor |
Model produktu |
LMZC-10 |
|
Jmenovitá frekvence |
50/60 Hz |
Materiál produktu |
ABS retardér hoření |
|
Hodnocení proti znečištění |
Úroveň 2 |
Sekundární proud |
5A/1A |
|
Okolní teplota |
-350℃-550℃ |
Nadmořská výška |
≤ 1000 metrů |
|
Model |
Použití |
Měřicí transformátor proudu |
Ochranný transformátor proudu |
Dvouvinutý transformátor proudu |
|||||||
|
Jmenovitý primární proud |
Třída přesnosti a jmenovité zatížení (VA) |
Třída přesnosti a jmenovité zatížení (VA) |
Třída přesnosti a jmenovité zatížení (VA) |
||||||||
|
0,2 s |
0.2 |
0.5 |
10P 5 |
10P10 |
10P15 |
0.5 |
1 |
10P10 |
10P5 |
||
|
LMZC-10-3 |
75 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
100 |
__ |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
150 |
2.5 |
2.5 |
2.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
200 |
2.5 |
2.5 |
2.5 |
3.75 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
300 |
5 |
5 |
5 |
5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
400 |
5 |
5 |
5 |
5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
500 |
10 |
10 |
10 |
7.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
600 |
10 |
10 |
10 |
10 |
5 |
__ |
__ |
__ |
__ |
__ |
|
|
LMZC-10-4 |
50 |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
75 |
2.5 |
3.75 |
3.75 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
100 |
5 |
5 |
5 |
5 |
2.5 |
1.5 |
__ |
__ |
__ |
__ |
|
|
150 |
5 |
5 |
5 |
7.5 |
3.75 |
1.5 |
__ |
__ |
__ |
__ |
|
|
200 |
7.5 |
7.5 |
7.5 |
10 |
5 |
2.5 |
5 |
5 |
__ |
2.5 |
|
|
300 |
10 |
10 |
15 |
15 |
7.5 |
5 |
7.5 |
7.5 |
__ |
3.75 |
|
|
400 |
15 |
20 |
20 |
20 |
10 |
7.5 |
7.5 |
7.5 |
2.5 |
5 |
|
|
500 |
20 |
25 |
25 |
25 |
10 |
7.5 |
10 |
10 |
2.5 |
5 |
|
|
600 |
20 |
25 |
30 |
25 |
10 |
7.5 |
10 |
10 |
3.75 |
7.5 |
|
Tato řada je široce používána v nízkonapěťových rozvodných skříních, měřicích panelech a průmyslových automatizačních systémech. Transformátor proudu s průchozím jádrem je vhodný zejména pro projekty modernizace, kde nelze během instalace odpojit stávající přípojnice nebo kabely. Podporuje nepřetržitý provoz ve vnitřním prostředí se stabilní regulací vlhkosti a teploty.
Široce se používá v elektrických napájecích systémech vyžadujících přesné monitorování proudu a koordinaci ochrany. Je vhodný pro průmyslové i užitkové instalace.
Správná instalace je nezbytná pro zajištění přesnosti měření a bezpečného provozu. Primární vodič musí procházet středem jádra, aby se udrželo vyvážené rozložení magnetického toku.
Ve srovnání s konvenčními proudovými transformátory poskytuje proudový transformátor s průchozím jádrem zlepšenou provozní účinnost a dlouhodobou stabilitu v elektrických měřicích systémech.
Q1: Jaká je hlavní funkce tohoto produktu?
A: Používá se pro měření proudu a ochranu v elektrických systémech, zejména v distribučních a měřicích aplikacích.
Q2: Lze jej nainstalovat bez vypnutí systému?
Odpověď: Ano, jeho provedení s děleným jádrem umožňuje instalaci bez odpojení primárního vodiče.
Q3: S jakými systémy je kompatibilní?
Odpověď: Je vhodný pro rozváděče nízkého a středního napětí, včetně RMU a ovládacích panelů.
Q4: Jaká je úroveň izolace?
Odpověď: Úroveň izolace je navržena pro průmyslové distribuční prostředí a zajišťuje bezpečný provoz za podmínek jmenovitého napětí.
Q5: Může být použit venku?
A: Je určen hlavně pro vnitřní použití; venkovní instalace vyžaduje dodatečný ochranný kryt.
Q6: Jak často vyžaduje údržbu?
Odpověď: Za normálních provozních podmínek je dostatečná pravidelná kontrola bez nutnosti časté údržby.
Poznámka na závěr: Tento transformátor proudu s jádrem je navržen pro dlouhodobý stabilní provoz v moderních systémech distribuce energie a zajišťuje spolehlivé měření a výkon ochrany.
