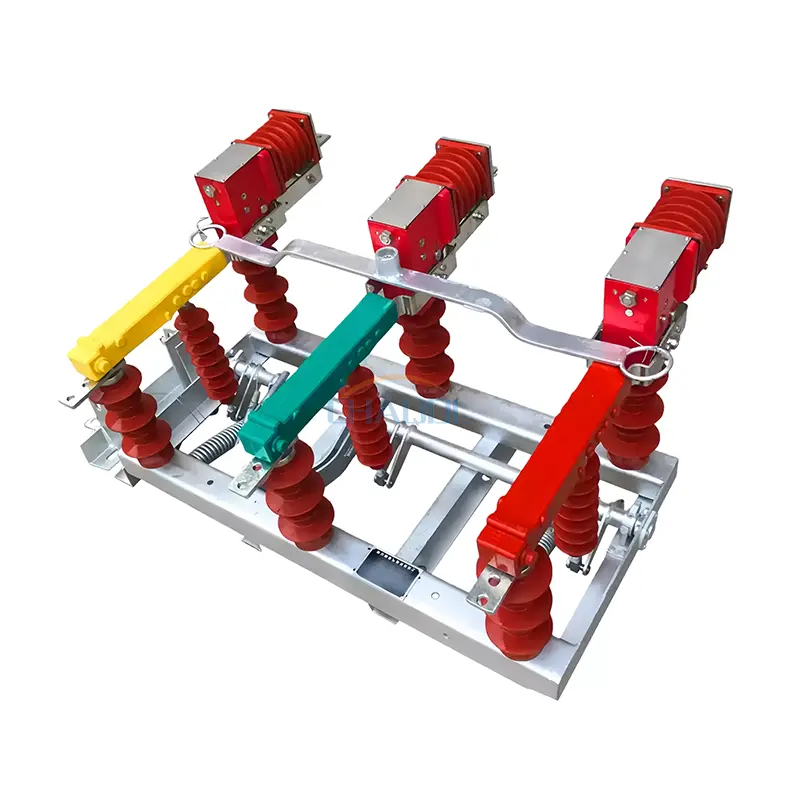

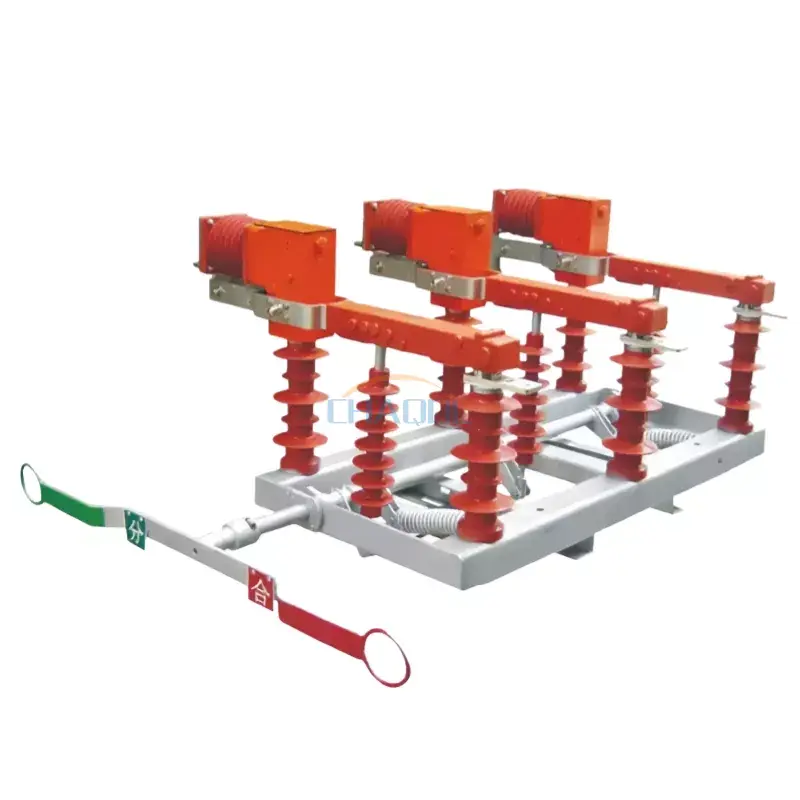

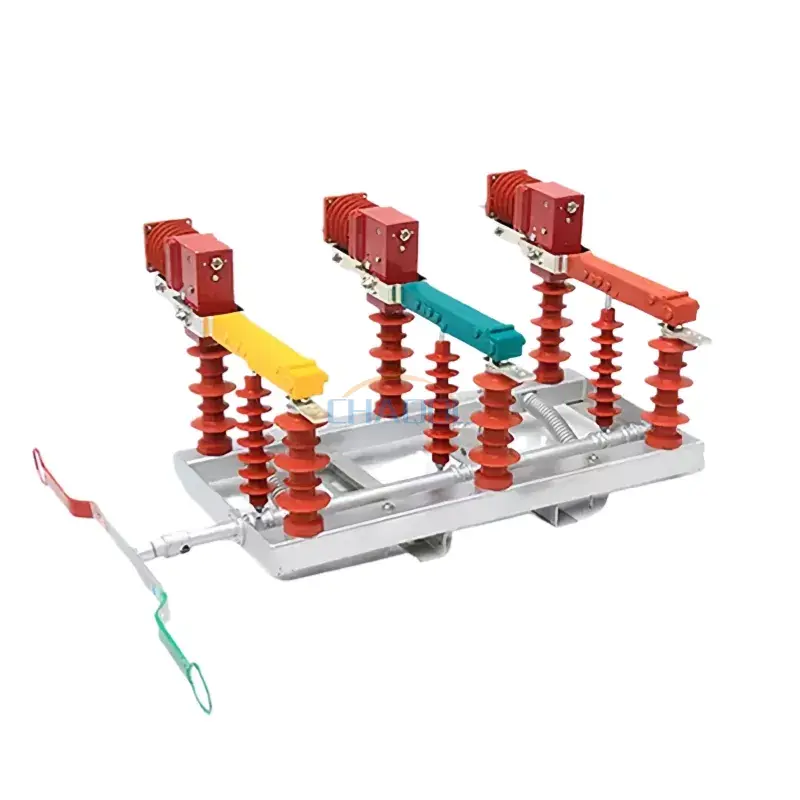

Tento venkovní vysokonapěťový spínač zátěže je navržen pro spolehlivé spínání a ochranu ve vysokonapěťových distribučních sítích. Navrženo s vakuovou konstrukcí pro zhášení oblouku v kombinaci s mechanickým izolačním systémem, zajišťuje stabilní výkon přerušení při zatížení a poruchových podmínkách. Je široce používán v systémech distribuce energie pro veřejné služby, průmyslové závody, těžební zařízení a chemickou infrastrukturu, kde je kritická provozní bezpečnost a kontinuita.
Produkt využívá modulární konstrukční uspořádání, které zjednodušuje instalaci na sloupech nebo konfiguracích rozvodny. Jeho utěsněný izolační systém zlepšuje přizpůsobivost prostředí a umožňuje stabilní provoz při kolísání vlhkosti, prachu a teplot. V praktických strojírenských aplikacích se venkovní vysokonapěťový zátěžový spínač často používá jako klíčové spínací zařízení v obvodových jednotkách a distribučních automatizačních systémech.
|
Název projektu |
Hodnota parametru |
|
|
Jmenovité napětí |
12KV |
|
|
Jmenovitá frekvence |
50 Hz |
|
|
Jmenovitý proud |
630A |
|
|
Jmenovitý vypínací proud aktivní zátěže |
630A |
|
|
Jmenovitý vypínací proud s uzavřenou smyčkou |
630A |
|
|
5 % jmenovitého vypínacího proudu aktivní zátěže |
31,5A |
|
|
Jmenovitý nabíjecí a vypínací proud kabelu |
10A |
|
|
Jmenovitá vypínací schopnost transformátoru naprázdno |
1600 KVA |
|
|
Jmenovitý vypínací proud kondenzátorové baterie |
100A |
|
|
1minutové výdržné napětí napájecí frekvence |
42/48KV |
|
|
Bleskový impuls vydrží napětí |
75/85KV |
|
|
Jmenovitý krátkodobý výdržný proud (tepelná stabilita) |
20 KA |
|
|
Jmenovitá doba trvání zkratu |
4S |
|
|
Jmenovitý špičkový výdržný proud (dynamická stabilita) |
50 KA |
|
|
Jmenovitý zkratový zapínací proud |
50 KA |
|
|
Mechanická životnost |
10 000 次 |
|
|
Přípustná tloušťka opotřebení kontaktů pro zhášení vakuového oblouku |
1 mm |
|
|
Ruční provozní točivý moment |
≤200 N.m |
|
|
Montáž a seřízení vakuového zhášedla |
Kontaktní mezera |
5±1 mm |
|
Průměrná rychlost spínání |
1,1±0,2 m/s |
|
|
Třífázové vypínání není současné |
＜5 ms |
|
|
Třífázové spínání není synchronizováno |
＜2 ms |
|
|
Vzdálenost k zemi |
＞200 mm |
|
|
Odpor hlavního obvodu |
≤150μΩ |
|

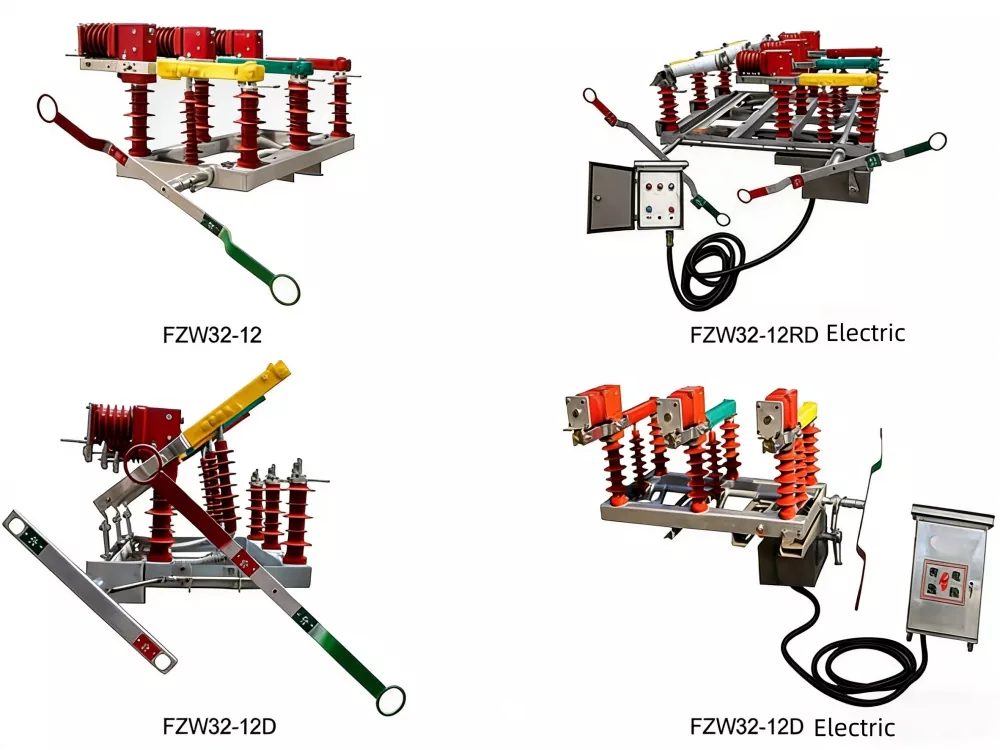

V distribučních automatizačních systémech se venkovní vysokonapěťový spínač zátěže obvykle instaluje na vedení montovaná na sloup nebo kompaktní rozvodny, aby bylo možné sekční spínání a izolaci poruch. Podporuje ruční i motorický provoz, díky čemuž je vhodný jak pro tradiční sítě, tak pro modernizaci inteligentních sítí.
Z hlediska údržby je navržen s utěsněnou strukturou a kontakty odolnými proti opotřebení, což snižuje potřebu častého servisu a zlepšuje nákladovou efektivitu životního cyklu při dlouhodobém provozu.
Q1: Kde se běžně používá venkovní spínač vysokého napětí?
Odpověď: Je široce používán v distribučních systémech 10 kV–12 kV, včetně průmyslových závodů, těžebních lokalit, rozvoden a modernizací venkovské energetické sítě pro spínání zátěže a izolaci poruch.
Q2: Může podporovat vzdálené ovládání?
Odpověď: Ano, může být vybaven elektrickým pohonem a modulem dálkového ovládání pro integraci do automatizovaných distribučních sítí.
Q3: Jaká údržba je vyžadována pro toto zařízení?
Odpověď: Vzhledem k utěsněné konstrukci a vakuovému zhášení oblouku je běžná údržba minimální, zejména periodická kontrola svorek a stavu ovládacího mechanismu.
