Kombinovaný přístrojový transformátor ponořený do oleje

Model:JLS-35, 10, 6,3

Anqiang Power je výrobcem kombinovaného přístrojového transformátoru ponořeného do oleje. Tento transformátor je vhodný pro třífázové střídavé napájecí systémy se jmenovitou frekvencí 50 Hz nebo 60 Hz a jmenovitým napětím 3 KV, 6 KV, 10 KV a 35 KV. Výrobek se vyznačuje vysokou přesností, nízkou hmotností, snadnou instalací a ochranou proti krádeži.

Odeslat dotaz

Popis výrobku

Tento kombinovaný přístrojový transformátor ponořený v oleji (model JLS-10) je určen pro přesné měření a ochranu ve vysokonapěťových energetických systémech. Integruje funkce měření napětí a proudu do jediné jednotky naplněné olejem, díky čemuž je široce použitelná ve venkovních distribučních sítích, rozvodnách a průmyslových systémech monitorování energie. Konstrukce využívá utěsněný design izolace ponořené do oleje, aby byl zajištěn stabilní provoz při dlouhodobém zatížení a drsném prostředí.

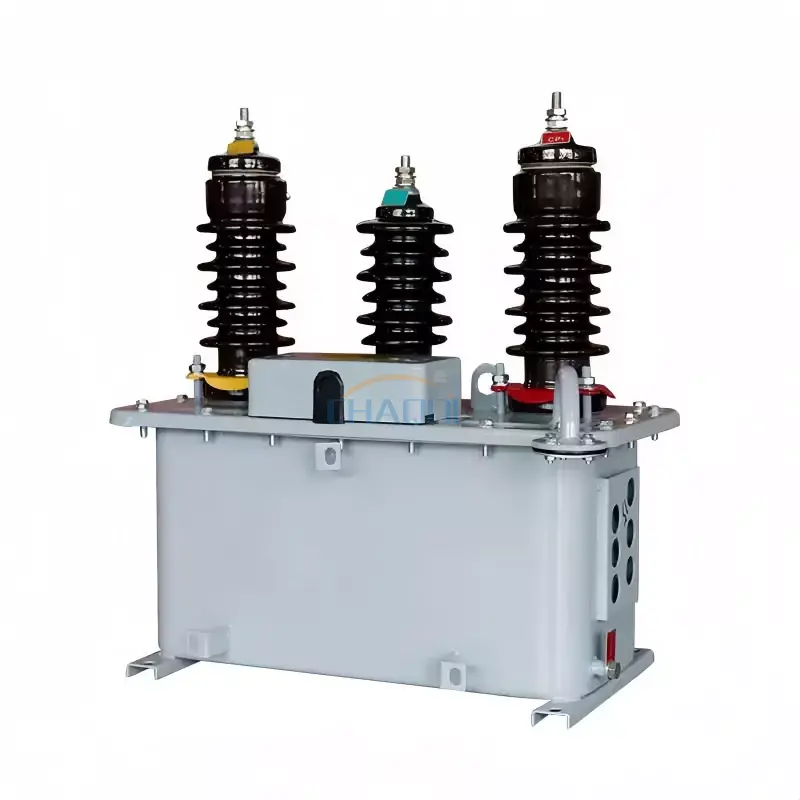

Zobrazení obrázku produktu

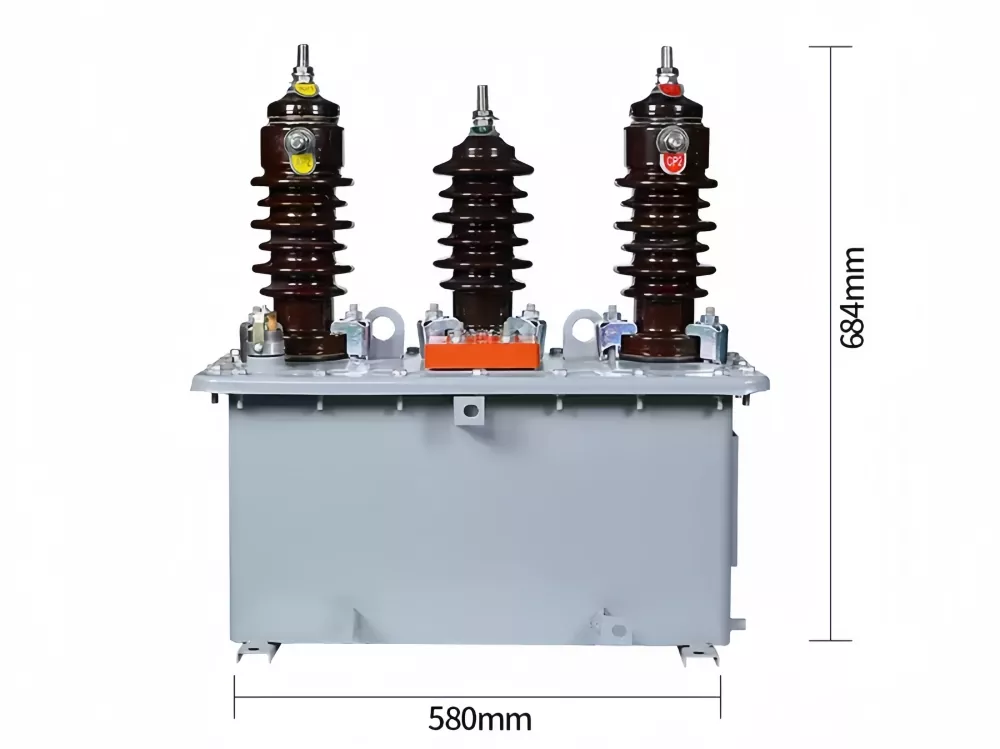

Oil Immersed Combined Instrument Transformer

Přehled a rozsah aplikace

Kombinovaný přístrojový transformátor ponořený do oleje je navržen tak, aby prováděl současnou transformaci napětí a proudu pro elektrické měření a ochranu relé. Je vhodný pro rozvody 6kV, 10kV a 35kV, zejména ve venkovních rozvodnách, kompaktních trafostanicích a průmyslových rozvodných sítích, kde je spolehlivost a pevnost izolace rozhodující.

Díky integraci více měřicích funkcí do jedné struktury snižuje instalační prostor a zlepšuje efektivitu systémového zapojení, což z něj činí preferované řešení pro aplikace moderních inteligentních sítí.

Název produktu	Kombinovaný přístrojový transformátor ponořený do oleje	Model produktu	JLS-10
Úroveň přesnosti	stupeň 0,5/0,2	Jmenovité napětí	6/10/35KV
Jmenovitá frekvence	50 Hz	Poměr napětí	6000/100

Technické specifikace

Technické parametry napěťové části kombinovaných přístrojových transformátorů JLS-35, 10, 6 a 3 v olejové lázni

Model produktu	JLS-35	JLS-10	JLS-6	JLS-3
Jmenovité primární napětí	35KV	10KV	6KV	3KV
Maximální napětí	40,5 KV	11,5 KV	6,9 KV	3,5KV
Jmenovité sekundární napětí	100KV
Maximální kapacita	1000 VA	460VA	320VA	320VA
Jednorázový test výdrže napájecí frekvence	80	38	32	25
Jmenovitá úroveň izolace	41/95/200	12/42/75	7,2/32/60	3,6/25/40

Technické parametry aktuální sekce kombinovaných přístrojových transformátorů JLS-35, 10, 6 a 3 v olejové lázni

Jmenovitý primární proud		Jmenovitý sekundární proud	FS vícenásobné	1s násobič proudu tepelné stability	Jmenovitý násobek proudu dynamické stability
Jediný variabilní poměr	0,5, 1,2, 5,5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60 、75, 100, 120, 150, 200, 250, 300, 400, 600, 800	5A	10	70	120
Duální poměr	2,5-5,5-10, 7, 5-15, 10-20, 15-30, 20-40, 25-50, 30-60, 50-75, 100-20, 150-300, 00-250

Výhody struktury produktu

Přijímá plně utěsněnou konstrukci olejové nádrže, která zajišťuje vynikající izolační výkon a silnou odolnost proti vlhkosti, prachu a znečištění životního prostředí. Jádro je vyrobeno z vysoce kvalitní silikonové oceli pro minimalizaci energetických ztrát, zatímco přesné měděné vinutí zajišťuje stabilní přenos proudu a přesný výstup měření.

Ve srovnání s konvenčními samostatnými transformátory tento kombinovaný přístrojový transformátor ponořený do oleje výrazně snižuje složitost kabeláže a zlepšuje efektivitu instalace ve venkovních rozvodnách a měřicích skříních.

Instalační prostředí

1. Vhodné pro venkovní nebo vnitřní instalaci do rozvodů

2. Okolní teplota: -25 ℃ až +40 ℃

3. Nadmořská výška: ≤ 1000 m (vyšší nadmořská výška vyžaduje přizpůsobený design)

4. Použitelné v prostředí bez korozivních plynů, silného znečištění nebo silných vibrací

Schéma rozměrů produktu

Oil Immersed Combined Instrument Transformer

FAQ

Q1: Jaká je hlavní funkce kombinovaného přístrojového transformátoru ponořeného do oleje?
Odpověď: Integruje měření napětí a proudu do jedné jednotky a poskytuje přesné měření a ochranu relé pro vysokonapěťové energetické systémy, jako jsou rozvodny a distribuční sítě.

Q2: Kde je tento transformátor obvykle instalován?
A: Běžně se používá ve venkovních rozvodnách, kompaktních trafostanicích, průmyslových rozvodech energie a měřicích skříních vyžadujících stabilní měření energie.

Q3: Jaké úrovně napětí může toto zařízení podporovat?
Odpověď: Standardní modely podporují systémy 3kV, 6kV, 10kV a 35kV, takže jsou vhodné pro širokou škálu aplikací středního napětí.

Q4: Jaké jsou výhody izolace ponořené do oleje?
Odpověď: Olejová izolace poskytuje vynikající dielektrickou pevnost, odvod tepla a dlouhodobou provozní stabilitu, zejména v náročných venkovních prostředích.

Q5: Jak často vyžaduje údržbu?
Odpověď: Konstrukce je plně utěsněná, takže vyžaduje minimální údržbu. Doporučuje se pravidelná kontrola stavu oleje a připojení svorek.

Q6: Lze jej přizpůsobit pro různé aktuální poměry?
Odpověď: Ano, proudové poměry a sekundární parametry lze přizpůsobit podle požadavků projektu tak, aby odpovídaly různým systémům měření a ochrany.
