10KV transformátor vnitřního proudu

Model:LZZBJ9-10

Nezávisle vyvinutý 10KV vnitřní proudový transformátor Anqiang Power je plně uzavřený vnitřní produkt s bezpečnou epoxidovou pryskyřicí. Je vhodný pro měření proudu a energie a ochranu relé v obvodech jmenovité frekvence 10 KV a méně, 50 Hz nebo 60 Hz. Můžeme také přizpůsobit podle specifikace zákazníka.

Odeslat dotaz

Popis výrobku

10KV transformátor vnitřního proudu (model LZZBJ9-10) je určen pro přesné měření proudu a ochranu ve středonapěťových vnitřních energetických systémech. Běžně se instaluje v rozváděčích, měřicích skříních a kompaktních rozvodnách, kde je vyžadován stabilní výstup signálu a spolehlivost izolace při nepřetržitém provozu.

V distribučních automatizačních a průmyslových energetických sítích hraje 10KV transformátor vnitřního proudu klíčovou roli při přeměně vysokého primárního proudu na standardizované sekundární signály pro měřicí přístroje a ochranná relé. Jeho litá struktura z epoxidové pryskyřice zlepšuje mechanickou pevnost a zajišťuje stabilní výkon ve vlhkém nebo prašném vnitřním prostředí.

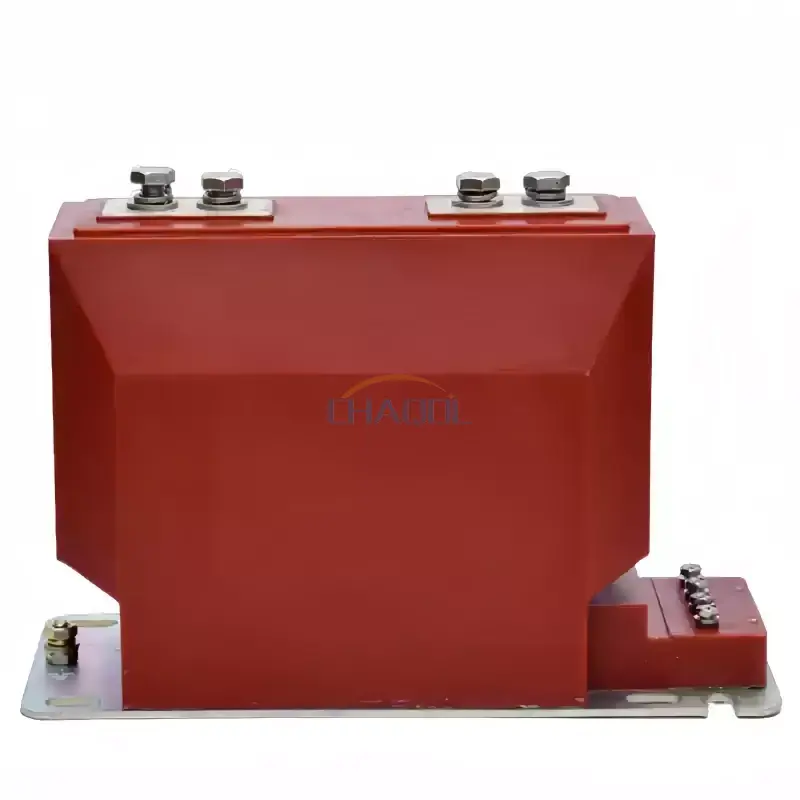

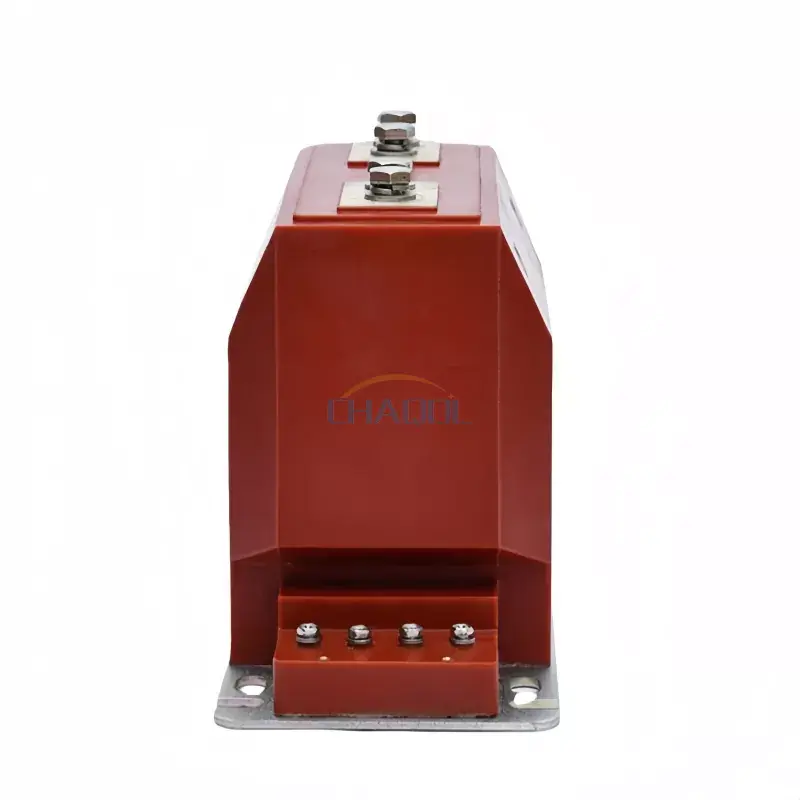

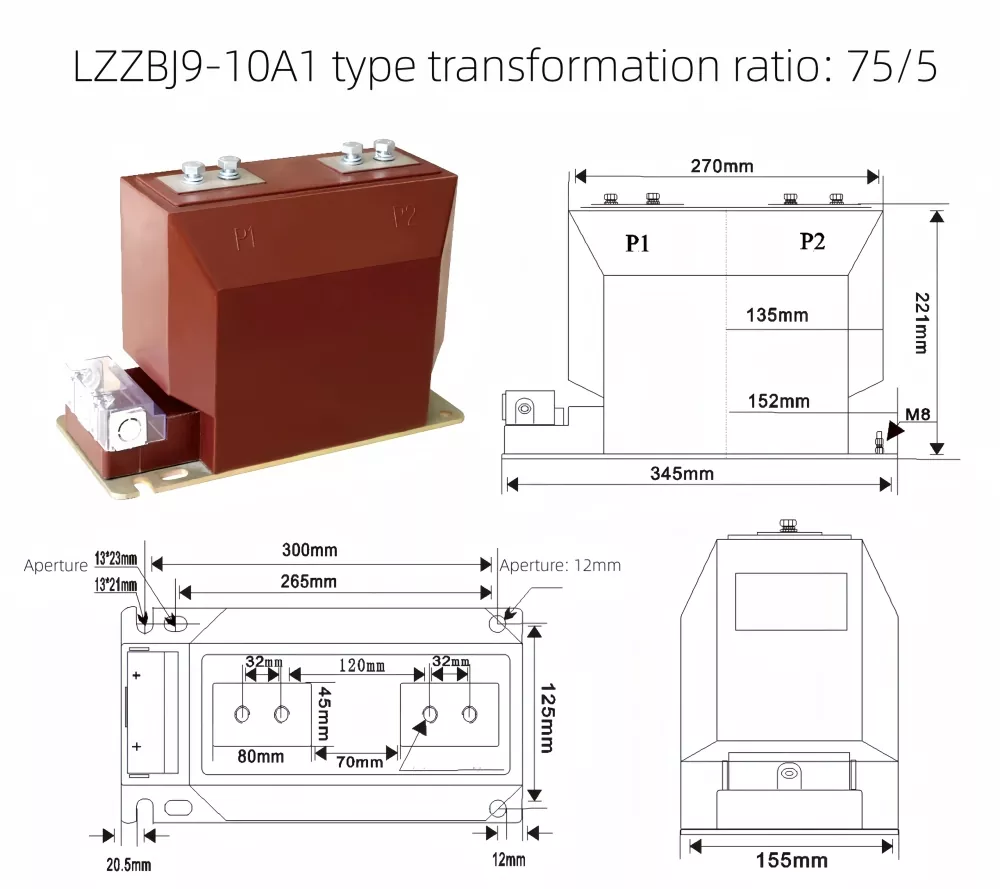

Zobrazení produktu a schéma rozměrů

10KV Indoor Current Transformer

Inženýrský design a funkční struktura

Tato řada využívá plně uzavřený proces odlévání epoxidové pryskyřice, který integruje železné jádro, sekundární vinutí a izolační systém do kompaktního těla. Konstrukce snižuje riziko částečného výboje a zvyšuje dielektrickou pevnost, takže je vhodná pro dlouhodobý provoz v rozváděčích pod napětím.

10KV transformátor vnitřního proudu je také vybaven zesílenou svorkovnicí pro sekundární ochranu vedení spolu s uzemňovací základnou, která zajišťuje bezpečnou instalaci a shodu s normami elektrické bezpečnosti v průmyslovém prostředí.

Technické parametry

Model LZZBJ9-10 podporuje několik konfigurací primárního proudu a tříd přesnosti, aby vyhovoval různým požadavkům na měření a ochranu v rozvodných systémech energie.

Model	Jmenovitý primární proud	Kombinace na úrovni přesnosti	Jmenovitý výstup	Jmenovitý krátkodobý tepelný proud	Jmenovitý proud dynamické stability
LZZBJ9-10A	5A	0,2/10P10 0,5/10P10 0,2/10P10 0,5/10P10	10/15VA 10/15VA 10/15VA 10/15VA	0,45 KA/s	1,13 KA/s
	10A			0,9 KA/s	2,25 KA/s
	15A			1,35 KA/s	3,38 KA/s
	20A			1,8 KA/s	4,5 KA/s
	30A			2,7 KA/s	6,75 KA/s
	40A			3,6 KA/s	9KA/s
	50A			4,5 KA/s	11,25 KA/s
	75A			6,75 KA/s	16,88 KA/s
	100A			9KA/s	22,5 KA/s
	150A			13,5 KA/s	33,75 KA/s
	200A			18 KA/s	45 KA/s
	300A			24,5 KA/s	61,25 KA/s
	400A			24,5 KA/s	61,25 KA/s
	500A			32 KA/s	80 KA/s
	600A			32 KA/s	80 KA/s
	800A			32 KA/s	80 KA/s
	1000A			50 KA/s	125 KA/s
	1200A			50 KA/s	125 KA/s
	1500A			50 KA/s	125 KA/s
	2000A			50 KA/s	125 KA/s
	2500A			50 KA/s	125 KA/s

Jmenovitý sekundární proud: 5A nebo 1A

Jmenovitá úroveň izolace: 12/42/75KV

Aplikační scénáře

Tento typ proudového transformátoru je široce používán v rozvodných skříních, vnitřních rozvodnách, průmyslových automatizačních systémech a systémech řízení energie. Je zvláště vhodný pro prostředí vyžadující vysokou přesnost měření a dlouhodobou stabilitu při nepřetržitém zatížení.

10KV transformátor vnitřního proudu je běžně integrován s ochrannými relé, měřiči energie a monitorovacími systémy v infrastruktuře inteligentních sítí a průmyslových sítích pro řízení napájení.

Instalace a bezpečnostní design

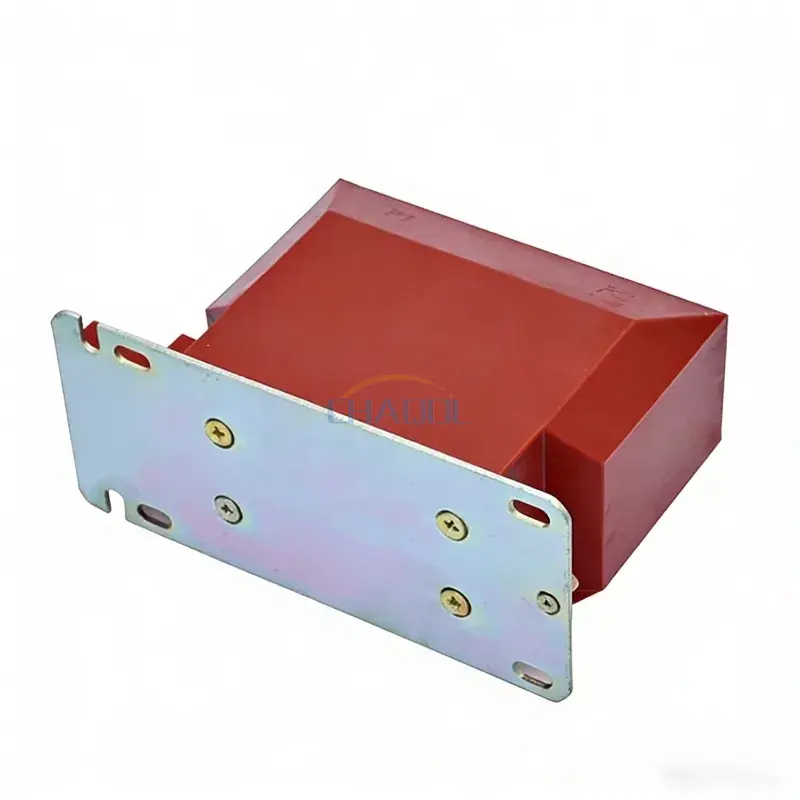

Základna produktu je navržena s několika montážními otvory a zemnicími svorkami, které zajišťují stabilní upevnění a elektrickou bezpečnost během provozu. Sekundární svorkovnice poskytuje dodatečnou ochranu proti náhodnému kontaktu a vnějšímu rušení.

Jeho kompaktní konstrukce umožňuje snadnou instalaci v rozváděčích s omezeným prostorem, snižuje složitost kabeláže a zlepšuje efektivitu údržby.

FAQ

Q1: Jaká je hlavní funkce tohoto proudového transformátoru?
Odpověď: Převádí vysoký primární proud na standardizovaný nízký sekundární proud pro měření a ochranu ve vnitřních vysokonapěťových systémech.

Q2: Kde je obvykle instalován 10KV transformátor vnitřního proudu?
A: Používá se hlavně ve vnitřních rozvaděčích, rozvodných skříních a kompaktních rozvodnách v průmyslových a užitkových energetických systémech.

Q3: Jaké jsou jeho klíčové výhody ve srovnání s konvenčními CT?
Odpověď: Nabízí izolaci z epoxidové pryskyřice, kompaktní design, vysokou přesnost a silnou odolnost proti vlhkosti a prachu, díky čemuž je vhodný pro dlouhodobý provoz.

Q4: Může podporovat různé aktuální rozsahy?
Odpověď: Ano, je k dispozici několik jmenovitých primárních proudů, které odpovídají různým zatížením a požadavkům na systém.

Q5: Je vhodný pro aplikace inteligentních sítí?
Odpověď: Ano, je široce používán v inteligentních měřicích systémech a automatizovaných distribučních sítích díky stabilnímu výstupu signálu.

Q6: Vyžaduje častou údržbu?
Odpověď: Není nutná častá údržba. Obvykle postačuje pravidelná kontrola svorek a izolačního stavu.
