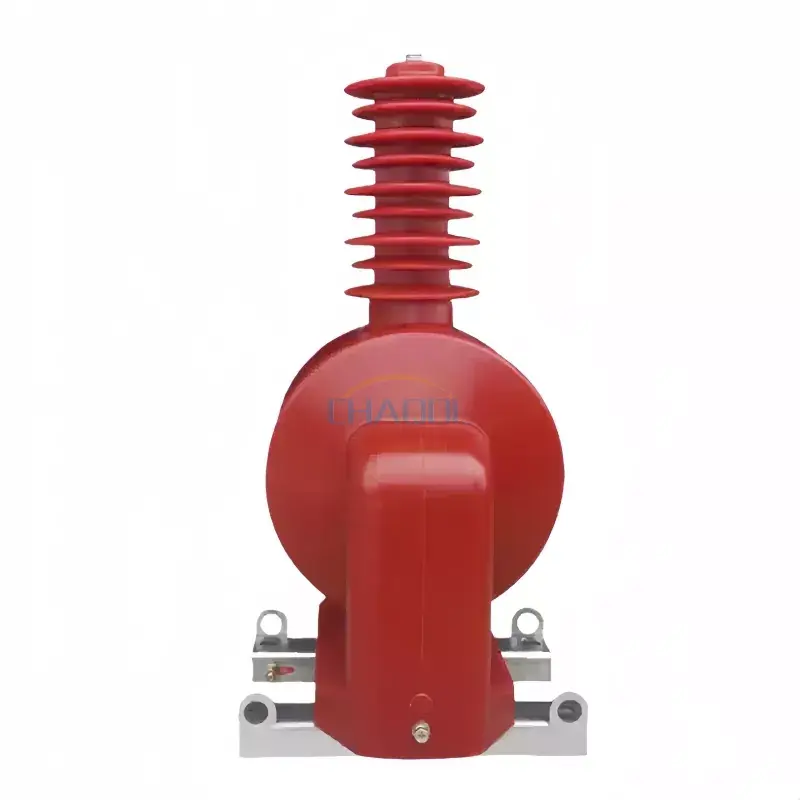

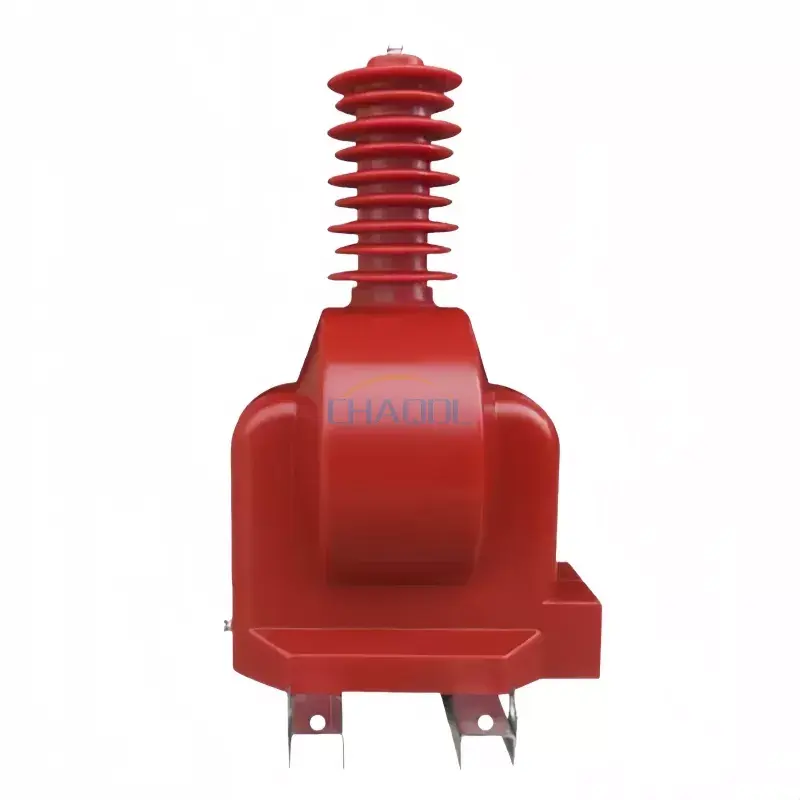

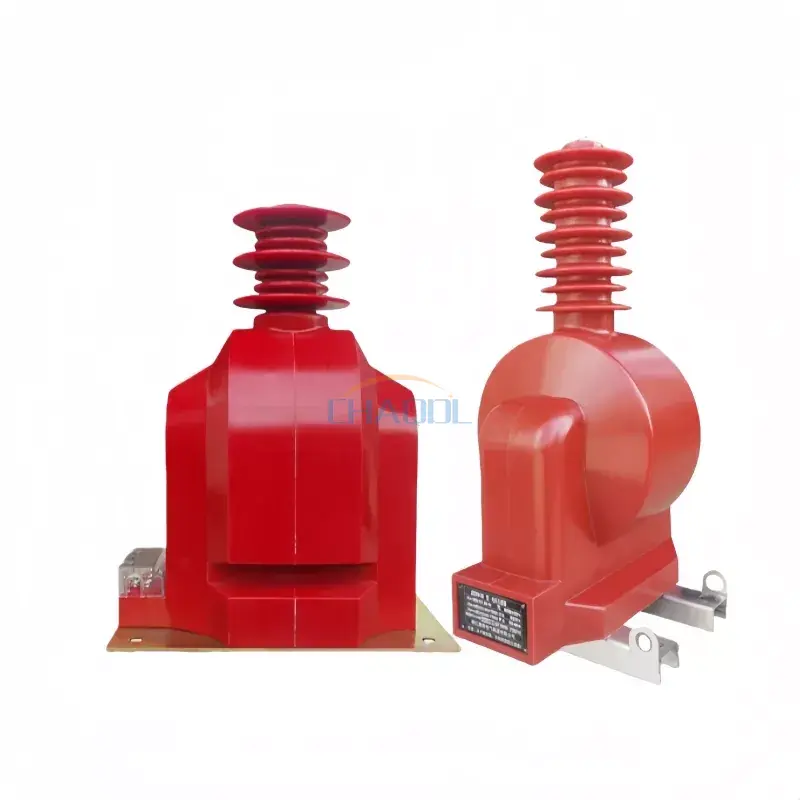

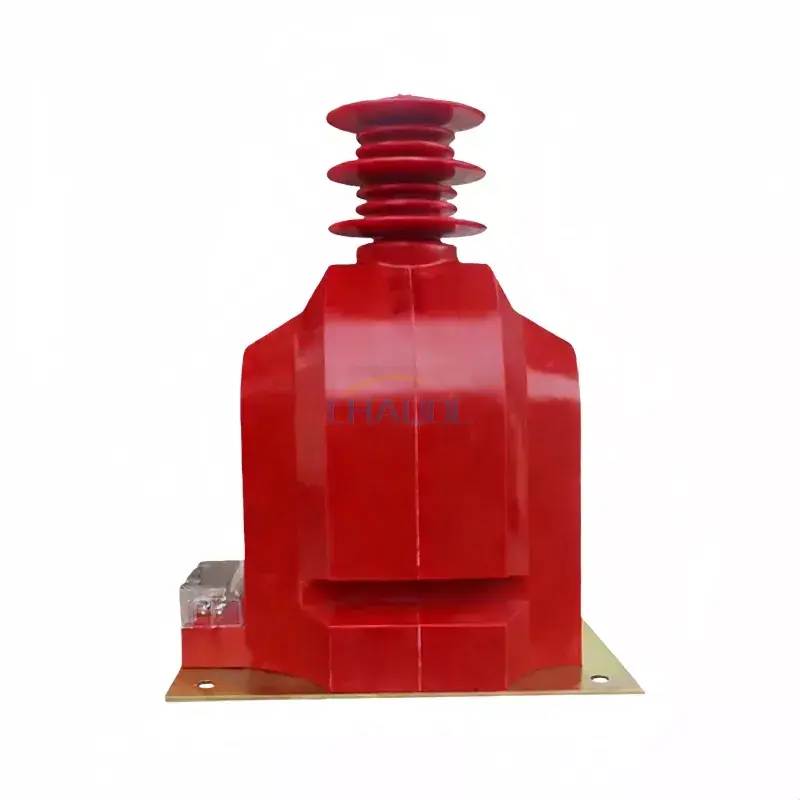

36KV Venkovní suchý transformátor napětí

Model:JDZXW-35

Anqiang Power je čínský výrobce napěťového transformátoru venkovního suchého typu 36KV. Tento venkovní transformátor napětí je vyroben z epoxidové pryskyřice specifické pro venkovní použití odolné proti oblouku, UV záření a stárnutí prostřednictvím vakuového lití. Jeho plně uzavřená konstrukce sloupového typu je odolná vůči znečištění a vlhkosti. Kromě toho každý transformátor od Anqiang Electric prochází dvěma továrními testy, aby byla zajištěna kvalita produktu, což prokazuje jejich závazek k pečlivému návrhu produktu.

Odeslat dotaz

Popis výrobku

Síla Anqiangpředstavuje prémiovou řadu JDZX(F).36KV venkovní suchý transformátor napětíurčeno pro třífázové napájecí systémy AC 50/60Hz. Tento venkovní transformátor napětí, navržený pomocí pokročilé technologie vakuového lití z epoxidové pryskyřice, poskytuje přesné měření napětí, spolehlivý izolační výkon a dlouhodobou provozní stabilitu v náročných podmínkách prostředí. Ať už provozujete rozvodnu, systém sběru obnovitelné energie (větrná/solární) nebo průmyslovou distribuční síť, řada JDZX poskytuje přesné napěťové signály pro aplikace měření, ochrany a řízení.

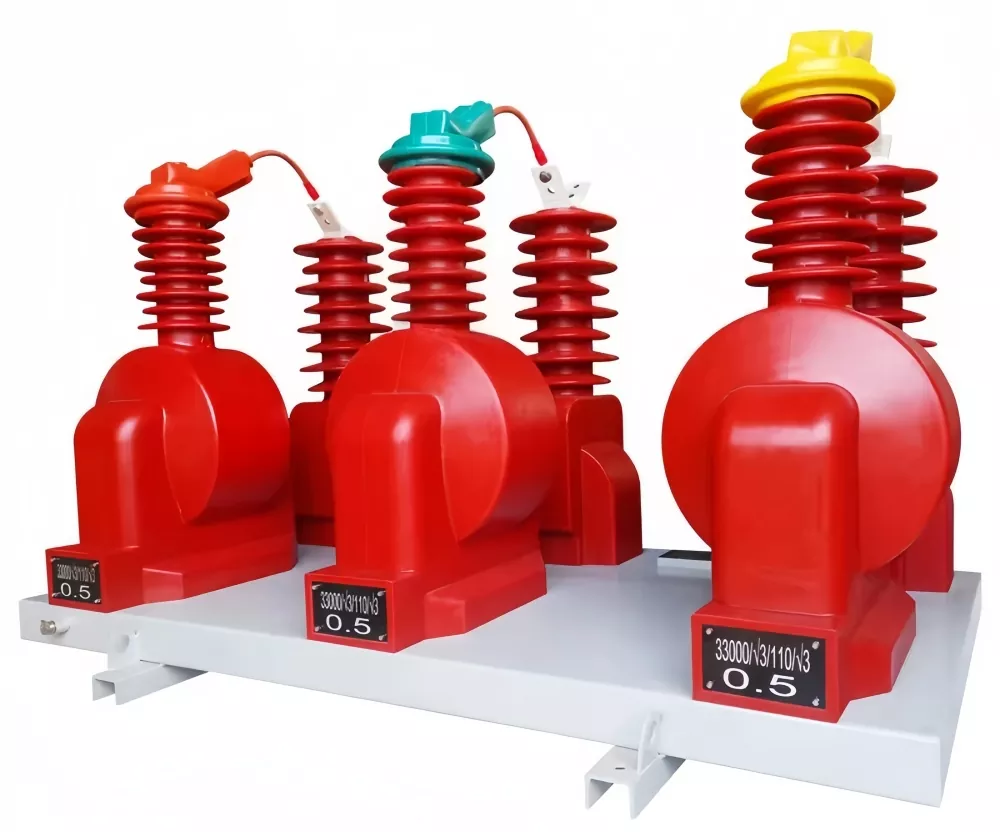

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX vs tradiční VT ponořený do oleje: Proč upgradovat na suchý typ?

JDZX suchý typ VT

Design litý z epoxidové pryskyřice

✓ Bezúdržbový– Žádné riziko úniku oleje
✓ Odolné proti ohni a výbuchu– Bezpečné pro venkovní aplikace
✓ Proti kondenzaci– Odlitek z epoxidové pryskyřice odolává vlhkosti
✓ Šetrné k životnímu prostředí– Žádné riziko kontaminace olejem

VT ponořený do oleje

Konvenční olejový design

✓ Vyžaduje pravidelné testování oleje
✓ Únik oleje a nebezpečí požáru
✓ Těžší a objemnější
✓ Obavy z ekologické likvidace

📍 Průvodce aplikací a výběrem: Scénáře ze skutečného světa

✅ Scénář 1: 35kV/36kV rozvodna (měření a ochrana)
PoužitíTransformátor napětí řady JDZXna příchozích a odchozích podavačích. Poskytuje přesné napěťové signály pro měření energie (třída přesnosti 0,2/0,5) a ochranná relé (3P/6P). Venkovní suché provedení odolává přímému slunečnímu záření, dešti a změnám teplot.

✅ Scénář 2: Systém sběru větrné/solární energie
Projekty obnovitelné energie vyžadují spolehlivé monitorování napětí v místě propojení. Venkovní suchý typ VT JDZX nabízí vynikající antikondenzační výkon, díky čemuž je ideální pro venkovní montáž v pobřežních nebo vysoce vlhkých prostředích.

✅ Scénář 3: Průmyslová distribuce energie (těžba, cement, ocel)
Pro průmyslová zařízení s drsnými provozními podmínkami poskytuje transformátor napětí litý z epoxidové pryskyřice provoz bez údržby, snižuje prostoje a provozní náklady.

📋 Technické parametry

Název projektu	Hodnota parametru
	JDZX(F)-36	JDZX(F)-40,5
Jmenovité napětí	36/√3 KV	40,5/√3 KV
Nejvyšší napětí pro zařízení	40,5 KV
Jmenovitá frekvence	50/60 Hz
Jmenovité sekundární napětí	100/√3 V nebo 110/√3 V
Vinutí zbytkového napětí	100/3 V nebo 110/3 V
Třída přesnosti	0,2 / 0,5 / 1 / 3P / 6P
Jmenovitý napěťový faktor	1,2 nepřetržitě, 1,5 po dobu 30s
Jmenovitá úroveň izolace	95/185 KV (LI/AC)
Odolné napětí napájecí frekvence	95 KV (suché) / 85 KV (mokré)
Bleskový impuls vydrží napětí	185 KV (špička)
Plazivá vzdálenost	≥ 900 mm (znečištění třídy II / III)
Třída ochrany / krytí	IP54
Rozsah okolních teplot	-40°C až +55°C
Izolační materiál	Epoxidová pryskyřice (vakuové lití)
Standardní soulad	GB/T 20840, IEC 61869

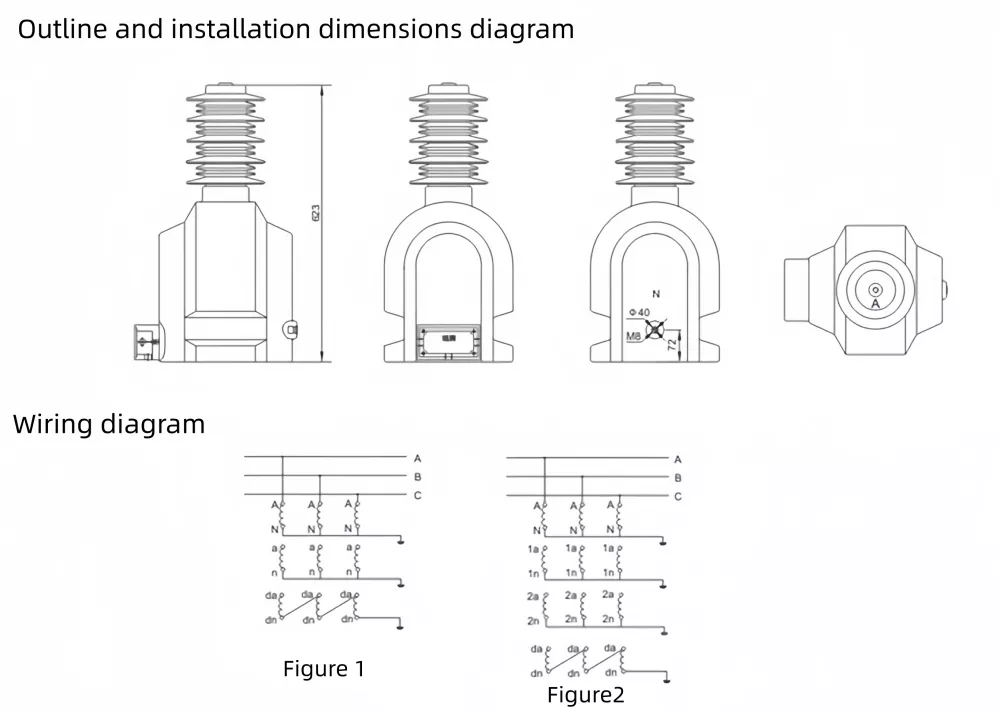

📐 Rozměry produktu a instalační výkres

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

Komponenty mechanického uspořádání řady JDZX:
1. Tělo odlitku z epoxidové pryskyřice
2. Primární terminál (H1/H2)
3. Sekundární svorkovnice (IP54)
4. Uzemňovací svorka
5. Montážní konzola
6. Křidélka pro prodloužení plazivé vzdálenosti
7. Typový štítek
8. Zvedací oka

Řada JDZX se vyznačuje akompaktní design odolný vůči povětrnostním vlivůmkterý se montuje přímo na venkovní sloupy nebo konstrukce rozvoden. TheSekundární svorkovnice s krytím IP54poskytuje ochranu proti vnikání prachu a vody a zajišťuje spolehlivý provoz ve venkovním prostředí. Thevakuové lití epoxidové pryskyřiceproces eliminuje dutiny a zajišťuje vynikající izolační výkon.

🏭 Proč Anqiang Power? – Váš důvěryhodný partner pro napěťové transformátory

Přímo v továrně– Žádný prostředník, konkurenční ceny a krátká dodací lhůta (15-25 dní).
Typ testován– V souladu s GB/T 20840, IEC 61869, plně certifikováno.
Přizpůsobení připraveno– Třída přesnosti, jmenovité sekundární napětí, speciální konfigurace svorkovnice, značka OEM.
Globální reference– Dodáváno do jihovýchodní Asie, Středního východu, Afriky, Jižní Ameriky.

📌Reálné reference projektu:

✅ Filipíny– 150+ jednotek venkovních suchých VT typu 36 kV dodaných do NGCP pro projekt modernizace měření rozvodny (2023–2024).

✅ Pákistán– 80 sad napěťových transformátorů řady JDZX rozmístěných ve sběrných rozvodnách solárních elektráren (projekt 50 MW, region Bahawalpur).

Často kladené otázky

Q1: Jaký je rozdíl mezi suchým typem a napěťovými transformátory ponořenými v oleji?
Odpověď: Suché typy VT používají odlévací izolaci z epoxidové pryskyřice – bezúdržbovou, ohnivzdornou a šetrnou k životnímu prostředí. VT ponořené do oleje vyžadují pravidelné testování oleje a představují riziko úniku/požáru. Pro venkovní 36kV aplikace je stále více preferován suchý typ.

Q2: Jaké třídy přesnosti jsou k dispozici pro řadu JDZX?
Odpověď: Naše 36kV venkovní suché VT nabízí třídu přesnosti 0,2 (přesné měření), 0,5 (obecné měření), 1 (průmyslové), 3P/6P (ochrana). Můžeme přizpůsobit na základě vašich konkrétních požadavků.

Q3: Jaká je povrchová vzdálenost tohoto transformátoru napětí?
Odpověď: Standardní provedení poskytuje povrchovou vzdálenost ≥900 mm, vhodnou pro znečištěná prostředí třídy II/III. Pro vysokohorské nebo silně znečištěné oblasti můžeme na požádání prodloužit povrchovou vzdálenost.

Q4: Je tento VT vhodný pro venkovní použití v drsných povětrnostních podmínkách?
A: Ano. Řada JDZX obsahuje sekundární svorkovnici s krytím IP54 a odlitek z epoxidové pryskyřice, který odolává přímému slunečnímu záření, dešti, kondenzaci a teplotním změnám od -40 °C do +55 °C.

Q5: Poskytujete služby OEM/ODM pro napěťové transformátory?
A: Rozhodně. Nabízíme vlastní poměry sekundárního napětí, konfigurace tříd přesnosti, speciální svorkovnice a značkové štítky. Předprodukční vzorky jsou k dispozici s dodací lhůtou 7-10 dní.

📩 Potřebujete přizpůsobené řešení transformátoru napětí 36 kV?

Sdělte nám svou třídu přesnosti, jmenovité sekundární napětí a instalační prostředí. Odpovíme do 24 hodin.

Vyžádejte si cenovou nabídku →

E-mail: sales@anqiangpower.com | WhatsApp: 8615057324888
