Jak přístrojový transformátor zlepšuje bezpečnost elektrického systému?

Abstraktní: Přístrojové transformátoryjsou životně důležité součásti moderních elektrických systémů. Zvyšují bezpečnost, zajišťují přesné měření a chrání zařízení před riziky vysokého napětí. Tento článek zkoumá, jak fungují přístrojové transformátory, jejich výhody, typy, tipy pro instalaci a běžné postupy při odstraňování problémů a poskytuje řešení skutečných problémů, kterým čelí elektrotechnici a správci zařízení.

Obsah

• Zavedení
• Co je to přístrojový transformátor?
• Typy přístrojových transformátorů
• Výhody použití přístrojových transformátorů
• Tipy na instalaci a doporučené postupy
• Odstraňování běžných problémů
• FAQ
• Závěr a kontakt

Zavedení

V oblasti elektrotechniky je bezpečnost a přesnost rozhodující. Vysokonapěťové systémy představují riziko nejen pro zařízení, ale také pro personál. Přístrojové transformátory slouží jako ochranné prostředníky, snižující úrovně vysokého napětí nebo proudu na zvládnutelné a měřitelné hodnoty pro měřiče, relé a monitorovací zařízení. Pochopením své role mohou inženýři optimalizovat výkon systému při zachování přísných bezpečnostních norem.

Co je to přístrojový transformátor?

Přístrojový transformátor je zařízení, které snižuje vysoké napětí nebo proud na nižší standardizovanou úroveň, což umožňuje bezpečné měření a monitorování. Slouží ke dvěma hlavním účelům:

• Měření:Přesná reprezentace napětí a proudu pro měřiče a monitorovací systémy.
• Ochrana:Chrání relé a další ochranná zařízení tím, že je izoluje od vysokého napětí.

Mezi klíčové komponenty patří:

• Primární vinutí
• Sekundární vinutí
• Jádro (magnetický materiál)
• Izolační systém

Přístrojové transformátory jsou rozděleny do dvou hlavních kategorií:

1. Proudové transformátory (CT)
2. Transformátory napětí/potenciálu (VT/PT)

Typy přístrojových transformátorů

Proudové transformátory (CT)

Proudové transformátory jsou navrženy tak, aby měřily vysoké úrovně proudu tím, že produkují proporcionálně nižší proud v sekundárním vinutí. Mezi klíčové aplikace patří:

• Měření energií
• Nadproudová ochrana
• Monitorování kvality elektrické energie

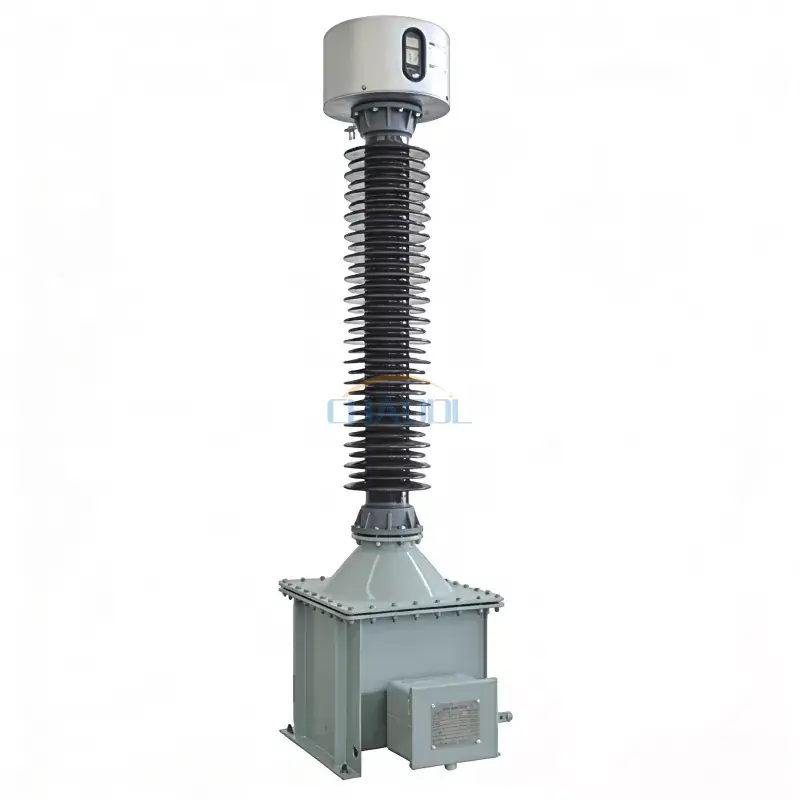

Transformátory napětí (VT/PT)

Napěťové transformátory, známé také jako potenciální transformátory, snižují vysoké napětí na bezpečnější a měřitelnou úroveň. Jsou nezbytné pro:

• Měření napětí
• Reléový provoz
• Monitorování napájecího systému

Srovnávací tabulka

Výhody použití přístrojových transformátorů

Přístrojové transformátory poskytují řadu výhod, včetně:

• Zvýšená bezpečnost:Izoluje měřicí přístroje a personál od vysokého napětí.
• Přesná měření:Umožňuje přesné odečty pro systémy měření a regulace.
• Ochrana systému:Zabraňuje poškození relé a monitorovacích zařízení.
• Všestrannost:Podporuje různé vysokonapěťové aplikace napříč průmyslovými a energetickými sektory.

Tipy na instalaci a doporučené postupy

Správná instalace zajišťuje dlouhodobou spolehlivost a přesnost. Mezi klíčové postupy patří:

• Transformátory instalujte na suché, větrané místo
• Pro bezpečnost zajistěte správné uzemnění
• Zkontrolujte označení polarity, abyste předešli chybám v zapojení
• Pravidelně kontrolujte degradaci izolace
• Dodržujte pokyny výrobce pro jmenovité zatížení

Správná instalace také snižuje riziko přehřátí, nesprávných odečtů a potenciálních prostojů systému.

Odstraňování běžných problémů

I přes robustní konstrukci se mohou přístrojové transformátory setkat s problémy. Mezi běžné problémy patří:

• Nesprávné údaje kvůli poruchám sekundárního okruhu
• Porucha izolace způsobující zkraty
• Uvolněné spoje vedoucí k nepřesným měřením
• Škody na životním prostředí, jako je vnikání vlhkosti

Základní kroky při odstraňování problémů:

1. Zkontrolujte zapojení a polaritu připojení
2. Zkontrolujte izolaci a uzemnění
3. Otestujte sekundární proudové/napěťové výstupy pomocí kalibrovaných přístrojů
4. Poškozené jednotky neprodleně vyměňte

FAQ

Otázka: Zvládnou přístrojové transformátory podmínky přetížení?

Odpověď: Většina je navržena pro nominální přetížení, ale trvalé přetěžování může zařízení poškodit. Vždy dodržujte jmenovité limity.

Otázka: Jak často by měly být testovány přístrojové transformátory?

Každoročně se doporučuje rutinní testování s častějšími kontrolami v drsném prostředí.

Otázka: Jsou CT a VT zaměnitelné?

Ne, CT měří proud, zatímco VT měří napětí. Použití jednoho místo druhého může vést k nepřesným odečtům a poškození zařízení.

Závěr a kontakt

Přístrojové transformátory jsou rozhodující pro bezpečné a spolehlivé elektrické systémy. Od přesného měření po ochranu zařízení nelze jejich roli přeceňovat. Výběr vysoce kvalitních transformátorů, jejich správná instalace a provádění pravidelných kontrol zajišťuje optimální výkon systému.

Pro prémiové přístrojové transformátory a odborné vedení,Síla Anqiangje váš důvěryhodný partner.Kontaktujte násdnes prozkoumat celou naši řadu produktů a řešení.
