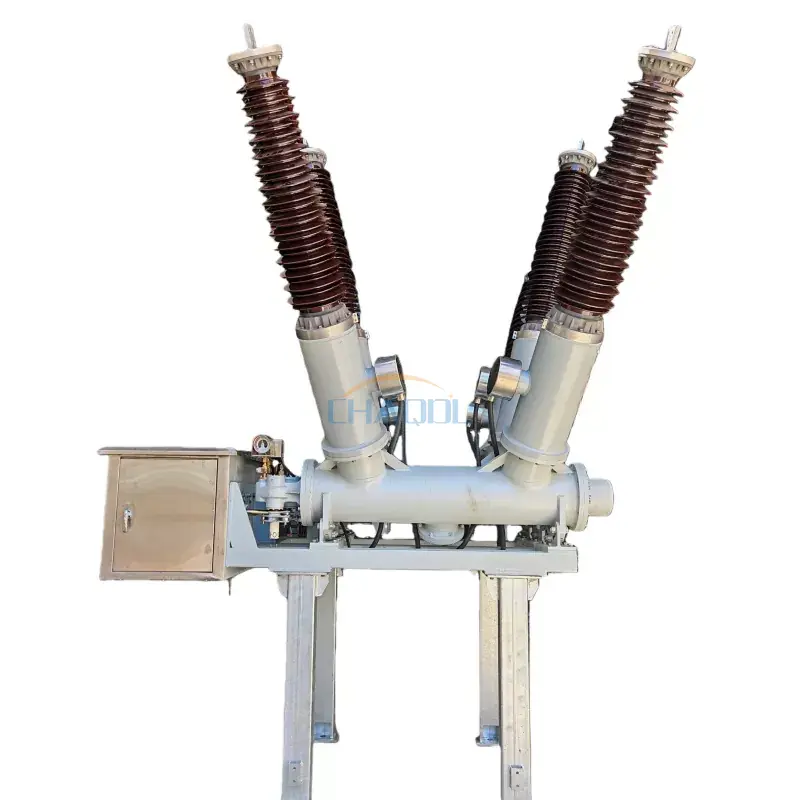

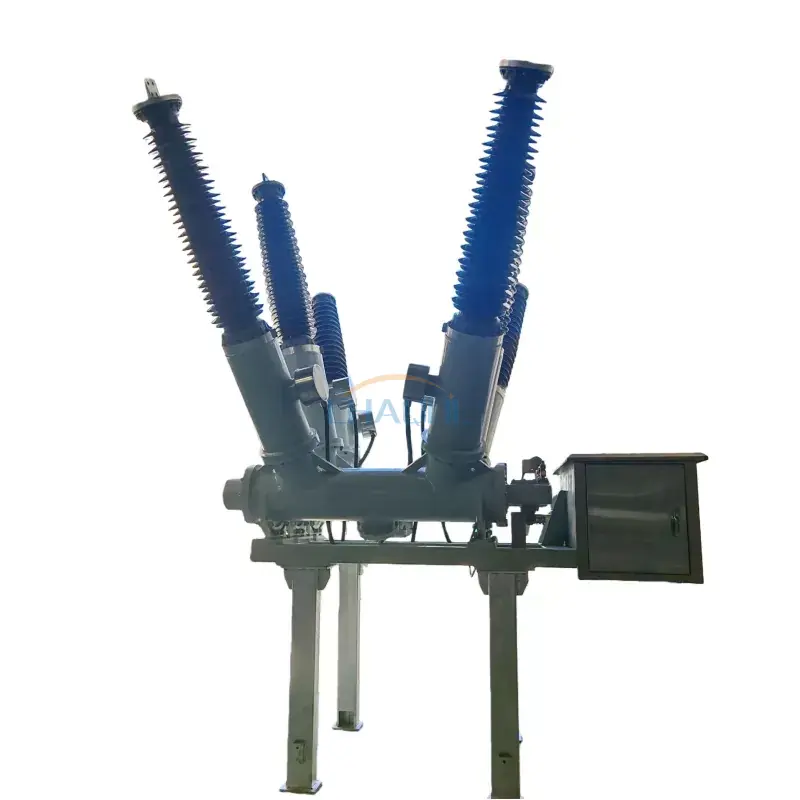

66KV Nádrž Typ SF6 Jistič

Model:LW36-66

Anqiang Power je čínský výrobce 66KV nádržových jističů SF6. Tento nádržový jistič SF6 je venkovní vysokonapěťový rozváděč, který kombinuje jistič a proudový transformátor. Uživatelé mohou podle potřeby přidávat komponenty, jako jsou odpojovače, uzemňovací spínače, napěťové transformátory a svodiče přepětí.

Odeslat dotaz

Popis výrobku

Jistič 66KV nádrž typu SF6, model LW36-66, se používá v systémech přenosu a distribuce energie 66KV (126KV) se jmenovitou frekvencí 50Hz třífázového střídavého proudu. Může být také použit jako jistič a pro přepínání kondenzátorových baterií. Tento jistič SF6 se vyznačuje kompaktní konstrukcí, malým půdorysem a vyžaduje minimální instalační práci. Splňuje také požadavky na bezolejové spínání a má mechanickou životnost až 10 000 operací.

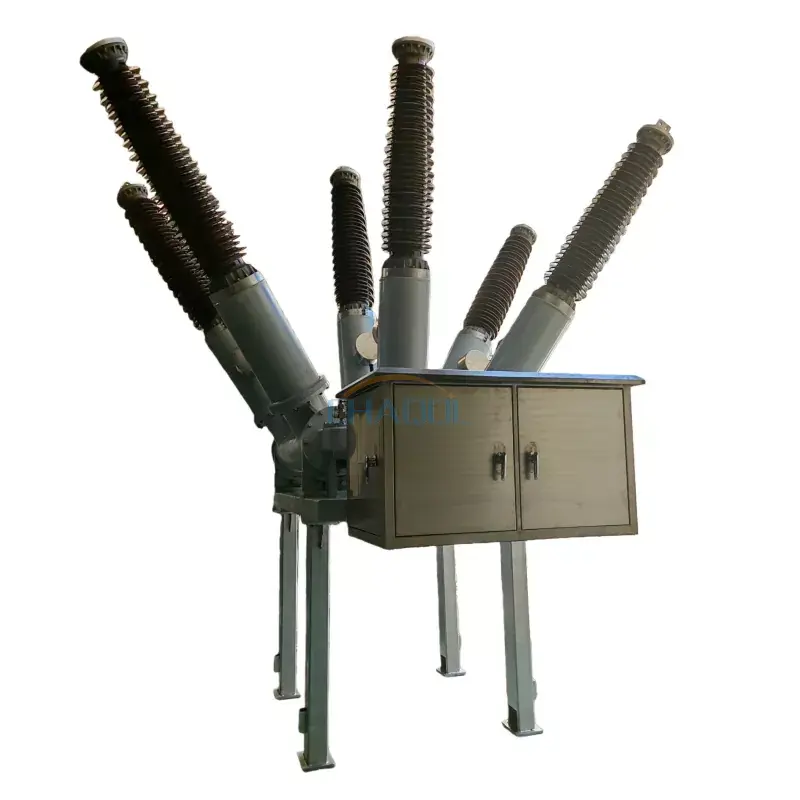

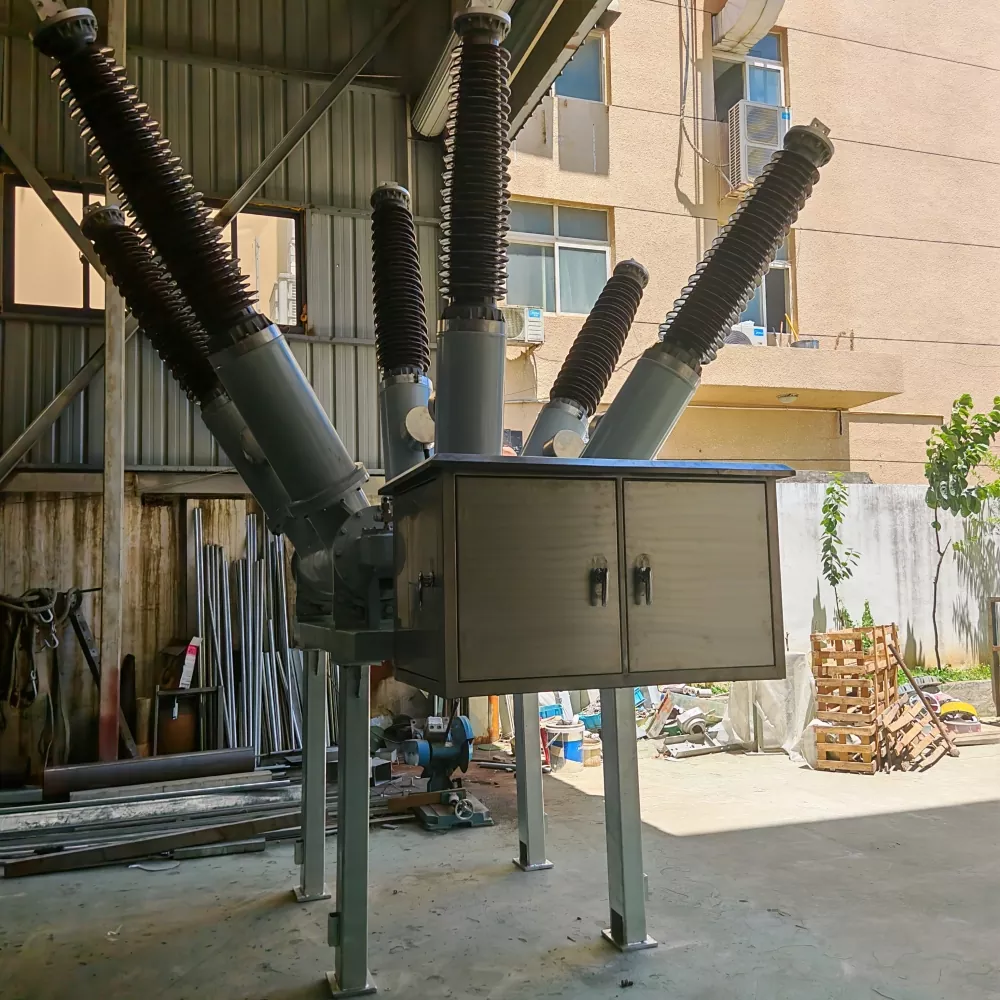

Aktuální foto produktu

66KV Tank Type SF6 Circuit Breaker

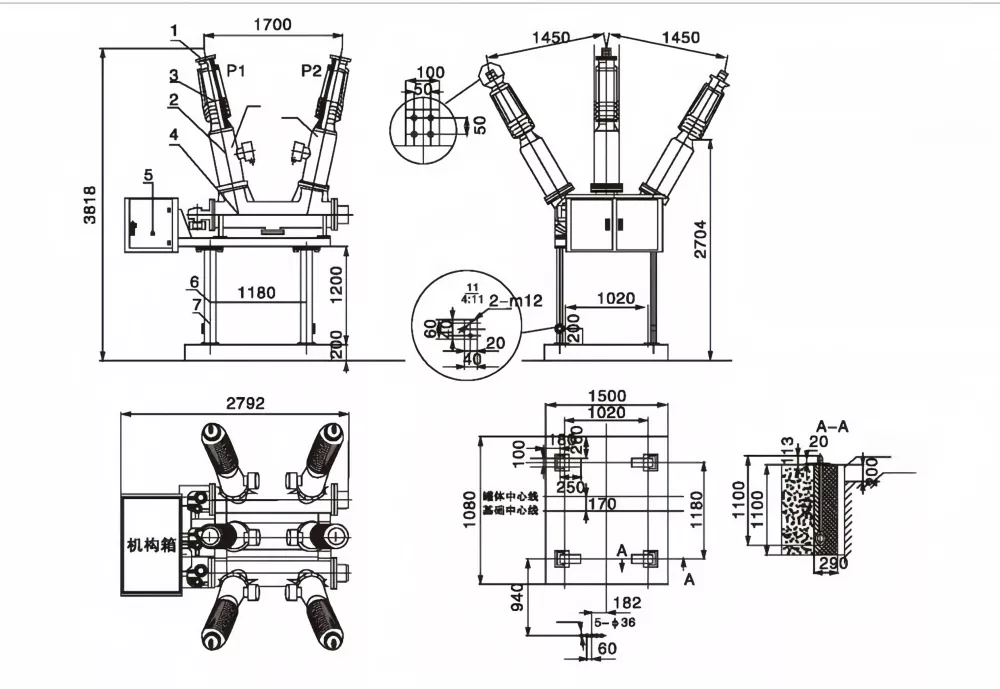

Schéma rozměrů produktu

66KV Tank Type SF6 Circuit Breaker

1. Jednofázová svorkovnice (hliník potažený stříbrem)

2. 66KV výstupní průchodka (vysokopevnostní hliníkový porcelán)

3. Vestavěný CT (průchozí průchodka)

4. Komora pro zhášení oblouku (typ nádrže namontovaný na podlaze)

5. Skříň mechanismu (včetně ovládacího mechanismu a sekundárního panelu)

6. Ocelová podpěra kanálu (120 mm)

7. Uzemňovací blok (4 místa)

Vlastnosti produktu

1. Silný výkon produktu, vysoká jmenovitá proudová únosnost, dosahující 3150A.

2. Dlouhá životnost produktu, elektrická životnost 31,5 kA*24 cyklů a mechanická životnost až 10 000 cyklů.

3. Spolehlivé utěsnění, roční míra úniku SF6 <0,5 %.

4. Jistič s nádrží 66KV typu SF6 je vhodný pro drsná provozní prostředí, včetně úrovní IV znečištění a teplot v rozsahu od -40 °C do +40 °C.

Technické specifikace

Technické specifikace jističe

Jmenovité napětí	66KV
Odolné napětí napájecí frekvence (5 min) plynu SF6 při nulovém přetlaku.	84KV
Jmenovitá frekvence	50 Hz
Jmenovitý proud	3150A
Koeficient počáteční úrovně	1.5
Jmenovitý zkratový zapínací proud (špičková hodnota)	80 kA
Jmenovitý zkratový proud	31,5 kA
Jmenovitý špičkový výdržný proud	80 kA
Jmenovitá doba trvání zkratu	4s
Jmenovitý vypínací proud mimo krok	8 kA
Jmenovitý nabíjecí a spínací proud linky	10A
Jmenovitý tlak plynu fluoridu sírového (přetlak při 20 ℃)	0,5 MPa
Roční míra úniku plynu SF6	<0,5 %
Mechanická životnost	10 000krát
Hmotnost plynu SF6 naplněného do každé jednotky.	10 kg
Hmotnost každého jističe	1800 kg

Institucionální technické parametry

Napětí pomocného obvodu	DC 220V/110V
Napětí/proud otevírací a zavírací cívky	DC110/4; DC220/2
Doba skladování energie motoru	≤15s
Napětí topného a osvětlovacího okruhu	AC 220V
Jmenovité napětí pomocného spínače	DC220V/AC220V
Jmenovitý proud pomocného spínače	10A
Výkon motoru akumulace energie	600W
