Jednopólový vakuový jistič 27,5 kV

Anqiang Power je primární čínský dodavatel jednopólových vakuových vypínačů 27,5 kV. Tento venkovní vakuový vypínač je speciálně navržen pro železniční trakční aplikace, kde je základním požadavkem jednopólová konfigurace. Je široce používán v 27,5kV AC trakčních napájecích systémech napříč železnicí po celém světě; dále nabízíme služby přizpůsobení, abychom přizpůsobili fyzickou strukturu produktu a jmenovité napětí tak, aby splňovaly specifické požadavky klienta.

Odeslat dotaz

Popis výrobku

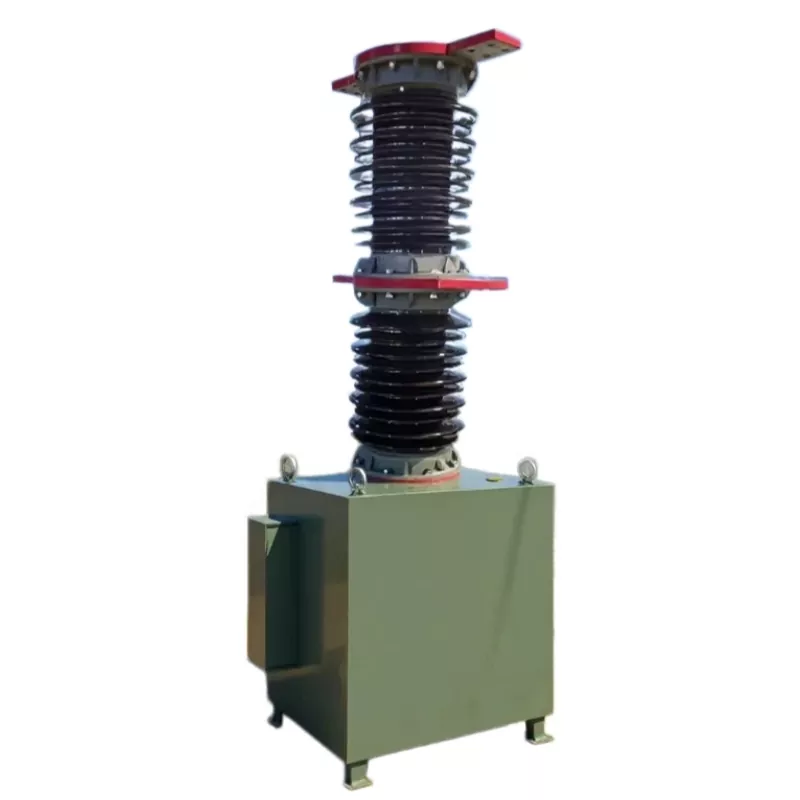

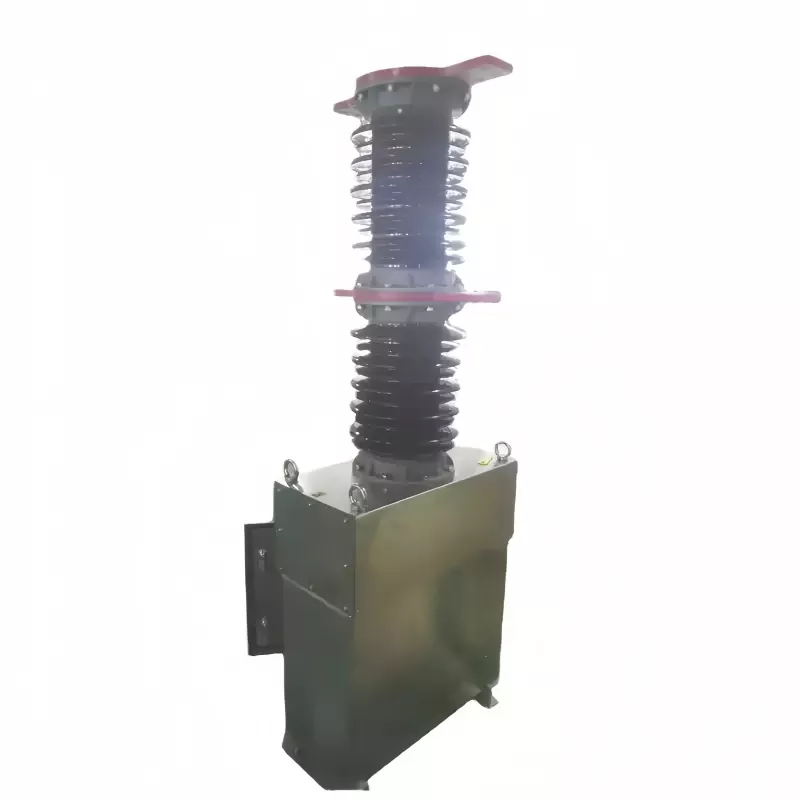

TheJednopólový vakuový jistič 27,5 kV(řada ZW7) je speciálně navržena pro elektrifikované železniční rozvodné systémy, kde je rozhodující spolehlivý spínací výkon a vysoká schopnost přerušení při poruchách. Je široce používán v trakčních energetických sítích pracujících při 27,5 kV, nabízí stabilní výkon při častém spínání a náročných venkovních podmínkách.

Navrženo s vakuovou zhášecí komorou a kompaktní jednopólovou konstrukcíJednopólový vakuový jistič 27,5 kVzajišťuje rychlé přerušení poruchových proudů a zároveň minimalizuje nároky na údržbu. Jeho lehká konstrukce ho předurčuje pro aplikace na sloupech a napáječe rozvoden.

Klíčové výhody produktu

Optimalizováno pro železniční trakční energetické systémy 27,5 kV
Vysoký brzdný výkon s technologií vakuového přerušení
Kompaktní jednopólový design pro snadnou instalaci na sloup nebo věž
Silná izolační struktura se silikonovou pryží nebo porcelánovou podporou
Vhodné pro časté spínání a provoz s dlouhou životností

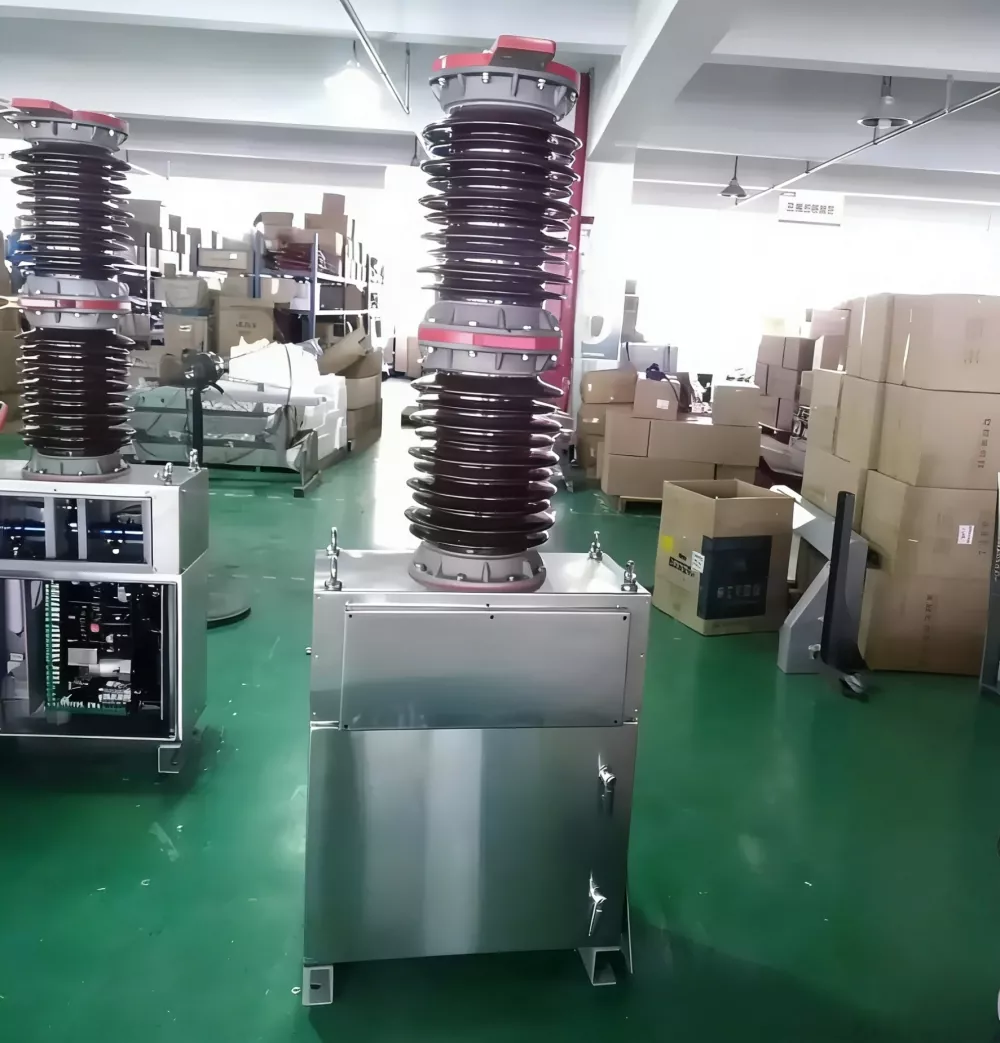

27.5kV Single Pole Vacuum Circuit Breaker

Technické specifikace produktu

Technické parametry jednopólového jističe ZW7

Název parametru	Číselná hodnota
Jmenovité napětí	27,5 KV
Jmenovitá frekvence	50 Hz
Jmenovitý proud	630/1250/1600/2000/2500 A
Jmenovitý zkratový vypínací proud	20/25/31,5 KA
Jmenovitý zkratový zapínací proud (špičkový)	50/63/80 KA
Jmenovitý dynamický stabilizační proud (špičkový)	50/63/80 KA
Jmenovitý proud tepelné stability (RMS)	20/25/31,5 KA
Jmenovitý Short-Circuit Breaking Current Time	30krát
Jmenovitá doba tepelné stability	4 s
Jmenovitá provozní sekvence	CO-0,3S-CO-180s-CO
Mechanický život	10 000 krát
Přípustná tloušťka kontaktního opotřebení	4 mm
Sekundární obvod 1-minutové výkon-frekvence výdržné napětí	2 KV
Hmotnost	500/750 kg

Mechanické parametry jednopólového jističe ZW7

Jméno	Číselná hodnota
Vůle mezi otevřenými kontakty	18±1 mm
Kontaktní nadměrné cestování	4 ± 1 mm
Mezifázová středová vzdálenost	700±1,5mm
Doba odskoku sepnutí kontaktu	≤5 ms
Třífázová on-off asynchronie	≤ 2 ms
Otevírací doba	≤50 ms
Doba zavírání (elektrické zavírání)	≤ 100 ms
Průměrná rychlost otevírání	1,4-1,8 m/s
Průměrná rychlost zavírání	0,9-1,1 m/s
Odpor každého fázového vodivého obvodu	≤50 μΩ

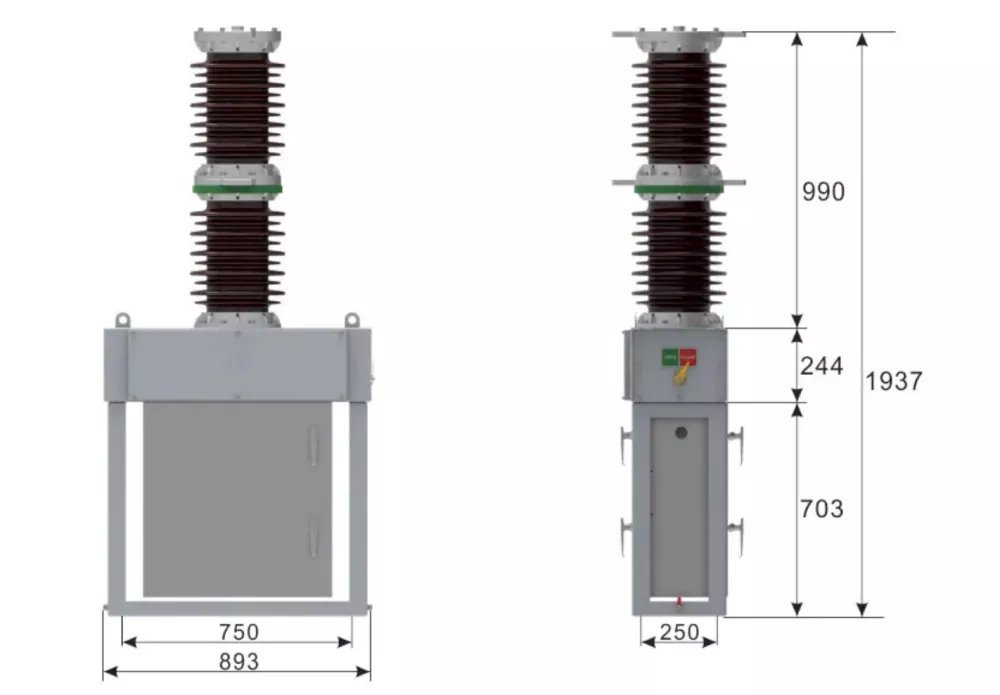

Rozměrový výkres produktu

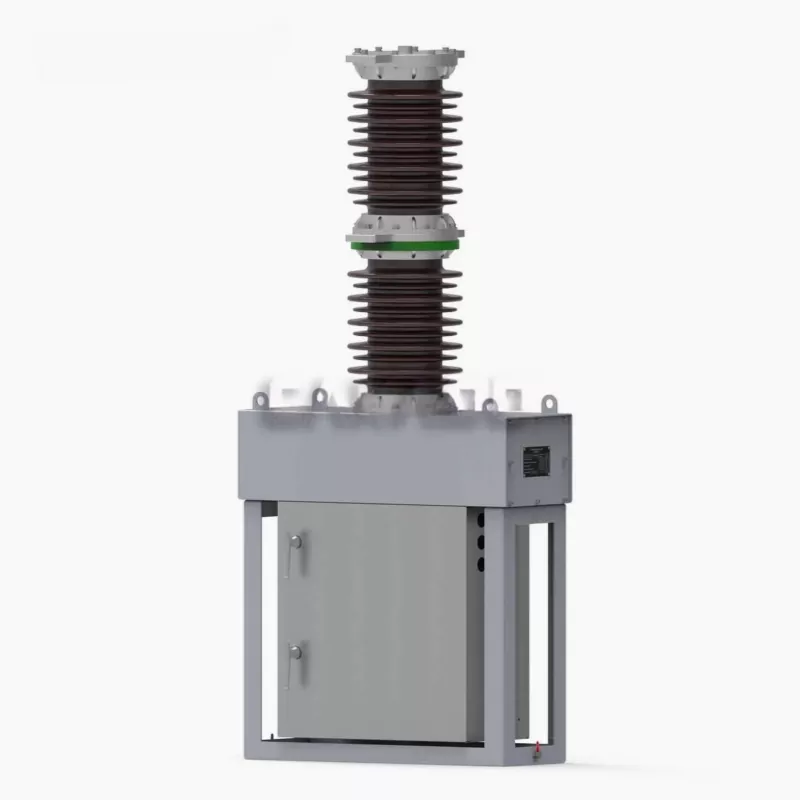

27.5kV Single Pole Vacuum Circuit Breaker

Konstrukce

Jednopólový vakuový jistič řady ZW7 27,5 kV využívá modulární strukturu sestávající z vakuového zhášedla, vysoce pevných kompozitních nebo porcelánových izolátorů, pružinového ovládacího mechanismu a integrovaných proudových transformátorů. Kompaktní konfigurace snižuje instalační prostor při zachování vynikajícího elektrického izolačního výkonu.

Jeho utěsněný design sloupu zlepšuje odolnost proti vlhkosti, prachu a znečištění, takže je vhodný pro dlouhodobé venkovní železniční aplikace s minimálními požadavky na údržbu.

Aplikační pole

1. Elektrifikované železniční trakční napájecí systémy (trolejové vedení 27,5 kV);

2. Aplikace městského železničního dopravního podavače a krájení;

3. rozvodny, rozvodny a ochranné systémy nadzemního vedení;

4. Modernizace železniční infrastruktury a projekty modernizace bez oleje;

Způsob instalace

InstalaceJednopólový vakuový jistič 27,5 kVse obvykle provádí na sloupech nebo ocelových věžích. Pro zajištění provozní stability je nezbytné správné uzemnění a vyrovnání.

Před instalací zkontrolujte izolační odpor
Zajistěte správné mechanické vyrovnání konstrukce namontované na sloup
Zajistěte připojení uzemnění k uzemňovací síti systému
Před připojením napájení proveďte ruční a elektrické provozní testy
Zkontrolujte řídicí kabeláž a připojení CT

Po instalaci by mělo být před integrací systému dokončeno funkční testování včetně operace otevírání/zavírání a ověření časování.

FAQ

Q1: Jaká je hlavní aplikace 27,5kV jednopólového vakuového jističe?
A: Používá se hlavně v elektrifikovaných železničních energetických systémech pro spínání a ochranu trakčních napáječů 27,5 kV a venkovních vedení.

Q2: Proč se v tomto jističi používá vakuová technologie?
Odpověď: Vakuové přerušení poskytuje rychlé uhašení oblouku, vysokou dielektrickou pevnost a dlouhou elektrickou životnost, takže je ideální pro časté operace.

Q3: Lze jej použít pro projekty modernizace?
Odpověď: Ano, díky své kompaktní struktuře a bezolejovému designu je široce používán při modernizacích olej-vakuum.

Q4: Pro jaká prostředí je vhodný?
Odpověď: Je navržen pro venkovní železniční prostředí, včetně vysoké vlhkosti, znečištění a velkých teplotních změn.

Q5: Vyžaduje pravidelnou údržbu?
Odpověď: Požadavky na údržbu jsou minimální díky utěsněnému vakuovému zhášedlu a odolné mechanické konstrukci.
