Jako profesionální výrobce energetických zařízení,Síla Anqiangposkytuje spolehlivouTransformátor proudu s nulovou složkounavržený pro detekci zbytkového proudu a podporu zemní ochrany v rozvodných sítích. Jeho struktura s rozděleným jádrem, stabilní magnetický výkon a pohodlná instalace jej činí vhodným pro ochranné a monitorovací aplikace, kde je nezbytná rychlá detekce chyb a spolehlivý provoz.
Proudový transformátor s nulovou složkou je specializovaný proudový transformátor používaný k detekci zbytkového proudu nebo proudu s nulovou složkou proudu způsobeného nerovnováhou proudu a zemními poruchami. Na rozdíl od běžných proudových transformátorů, které primárně měří jednotlivé fázové proudy, toto zařízení sleduje kombinovaný proud procházející jádrem transformátoru. Za normálních provozních podmínek se vektorový součet sledovaných proudů blíží nule. Když dojde k zemnímu spojení nebo svodové cestě, změní se vyvážení a je detekován zbytkový proud. Tento signál pak může být přenesen do ochranného relé, aby se iniciovala vhodná ochranná akce.
Pro průmyslové distribuční sítě, rozvodny, sestavy rozváděčů a projekty modernizace vyžaduje výběr správného transformátoru pozornost na konstrukci jádra, velikost otvoru, izolaci, způsob instalace, přesnost, kompatibilitu relé a podmínky prostředí. Správně zvolený transformátor proudu s nulovou posloupností může zlepšit monitorování poruch a zároveň pomoci ochranným systémům reagovat efektivněji.
Co je to transformátor proudu s nulovou složkou?
Jak funguje proudový transformátor s nulovou složkou?
Jaké jsou klíčové vlastnosti moderního transformátoru proudu s nulovou složkou?
Kde se používá proudový transformátor s nulovou složkou?
Jak byste měli vybrat správný transformátor?
Co je třeba vzít v úvahu při instalaci?
Specifikace produktu a reference výběru
Transformátor proudu s nulovou složkou, často nazývaný proudový transformátor s vyvážením jádra nebo transformátor zbytkového proudu, je navržen tak, aby detekoval nerovnováhu proudu v elektrickém obvodu. Jeho primární aplikací je identifikace zbytkového proudu souvisejícího se zemními poruchami, problémy s izolací nebo svodovými cestami.
Provozní koncept je odlišný od konceptu konvenčního fázového transformátoru proudu. Namísto měření pouze jednoho vodiče procházejí vodiče patřící do chráněného obvodu magnetickým jádrem. Když jsou proudy protékající vodiči vyrovnané, jejich magnetické účinky se do značné míry navzájem ruší. Když porucha způsobí, že proud protéká nezamýšlenou cestou, v jádru se vytvoří zbytkové magnetické pole a sekundární vinutí vytvoří odpovídající signál.
Tento princip činnosti umožňuje, aby transformátor spolupracoval s ochrannými relé a dalším monitorovacím zařízením. Pro elektrotechniky a systémové integrátory proto zařízení slouží jako důležitá snímací součást v rámci celkového schématu zemní ochrany.
Princip činnosti úzce souvisí s Kirchhoffovým současným zákonem. Ve vyváženém třífázovém obvodu je vektorový součet fázových proudů teoreticky nulový:
Ia + Ib + Ic = 0
V důsledku toho je magnetický tok generovaný uvnitř jádra minimalizován a sekundární výstup zůstává velmi malý.
Když dojde k zemnímu spojení, část proudu opustí zamýšlený obvod nezamýšlenou cestou. Současná rovnováha je tedy narušena:
Ia + Ib + Ic ≠ 0
Výsledný zbytkový proud vytváří magnetický tok v jádře. Sekundární vinutí pak generuje elektrický signál, který může být detekován ochranným relé.
Typickou sekvenci ochrany lze shrnout následovně:
Tento proces umožňuje ochrannému systému identifikovat abnormální reziduální proud, aniž by se spoléhal pouze na měření z jednotlivých fázových transformátorů proudu.

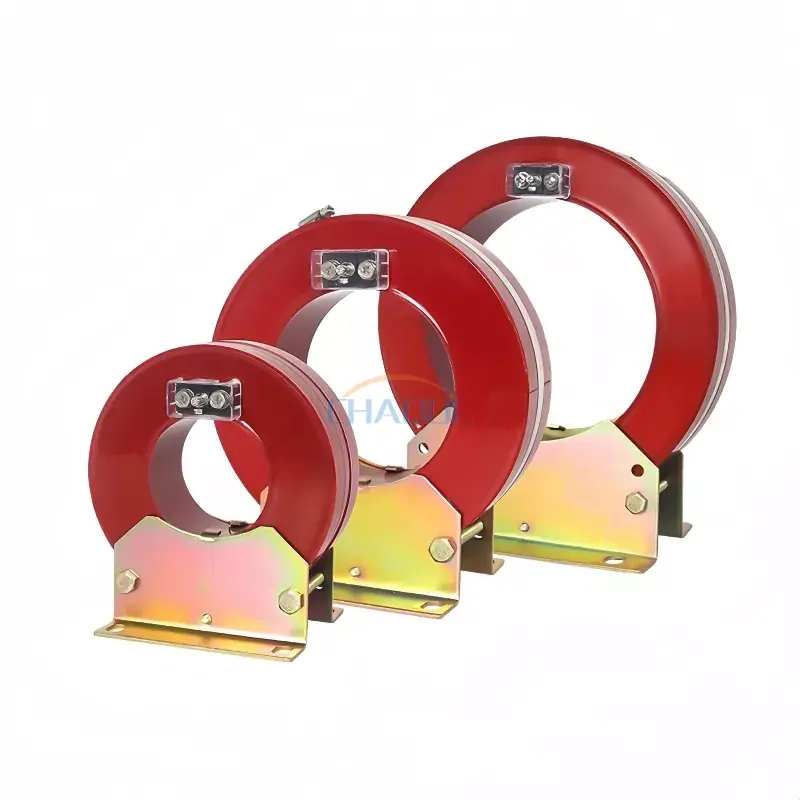

Pro průmyslové elektrické aplikace jsou stejně důležité mechanické konstrukce a elektromagnetické vlastnosti. Řada LXK společnosti Anqiang Power používá konstrukci s děleným jádrem s vakuovým litím z epoxidové pryskyřice, což umožňuje instalaci transformátoru kolem stávajících primárních kabelů bez nutnosti jejich odstranění. To může být zvláště cenné pro projekty modernizace a údržby, kde je prioritou minimalizace prostojů.
Při hodnocení tohoto typu transformátoru je třeba vzít v úvahu několik charakteristik:
Díky těmto vlastnostem jsou konstrukce s děleným jádrem zvláště praktické při modernizaci stávající elektrické infrastruktury bez rozsáhlých úprav primárního okruhu.
Proudový transformátor nulové sekvence lze integrovat do široké řady systémů distribuce energie a ochrany. Jeho primární úlohou je poskytovat informace o zbytkovém proudu ochrannému nebo monitorovacímu zařízení.
Mezi typické aplikace patří:
Například v rozvodné skříni může transformátor monitorovat vodiče napájející výstupní obvod. Pokud zhoršení izolace způsobí tok proudu směrem k zemi, výsledný zbytkový proud může být detekován a přenesen do ochranného relé. Relé pak může určit, zda měřený stav vyžaduje přerušení obvodu.
Tento přístup je cenný, protože včasná detekce abnormálních aktuálních podmínek může pomoci snížit riziko poškození zařízení, prodloužených prostojů a incidentů elektrické bezpečnosti.
Výběr transformátoru proudu s nulovou sekvencí by neměl být založen pouze na velikosti otvoru. Inženýři by měli společně vyhodnotit elektrický systém, prostředí instalace, ochranné relé a mechanické uspořádání.
| Faktor výběru | Co je třeba zvážit | Proč na tom záleží |
|---|---|---|
| Core Aperture | Přizpůsobte vnitřní průměr uspořádání kabelu nebo vodiče | Zajišťuje praktickou instalaci a dostatečný prostor |
| Systémové napětí | Ověřte kompatibilitu s elektrickým systémem | Podporuje vhodnou izolaci a bezpečný provoz |
| Zbytkový proud | Určete očekávaný rozsah detekce | Pomáhá zajistit vhodnou citlivost ochrany |
| Kompatibilita relé | Zkontrolujte požadavky na sekundární výstup a relé | Zajišťuje, že ochranný systém dokáže signál správně interpretovat |
| Způsob instalace | Zvažte konstrukci solid-core nebo split-core | Modely s děleným jádrem jsou výhodné pro dodatečné vybavení |
| Podmínky prostředí | Teplota, úroveň znečištění, vlhkost a místo instalace | Podporuje spolehlivý dlouhodobý provoz |
Pro aplikace dodatečné montáže může transformátor s děleným jádrem nabídnout významnou praktickou výhodu, protože technici jej mohou obecně instalovat kolem stávajícího uspořádání kabelů, spíše než úplně rozebírat primární okruh.
Pro spolehlivé měření zbytkového proudu je nezbytná správná instalace. Vedení vodiče otvorem transformátoru by se mělo řídit návrhem ochrany, aby transformátor změřil úplný proudový vztah chráněného obvodu.
Před instalací by měli inženýři ověřit:
U referenční řady LXK uvedené normální provozní podmínky zahrnují vnitřní instalaci, rozsah okolní teploty -5 °C až 40 °C a nekorozivní prostředí s nízkým znečištěním. Inženýři by měli vždy před instalací potvrdit skutečné podmínky projektu podle technické dokumentace vybraného produktu.
Řada LXK společnosti Anqiang Power poskytuje více možností clony pro přizpůsobení různým uspořádáním primárních kabelů. Dostupné rozměry se pohybují od přibližně 80 mm do 300 mm, což umožňuje technikům flexibilitu při integraci transformátoru do stávajícího distribučního zařízení.
| Model | Clona D | Rozměr E | Rozměr L | Rozměr L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Podrobné informace o produktu mohou inženýři zkontrolovatProduktová stránka transformátoru proudu s nulovou posloupnostía porovnejte dostupné velikosti otvoru s fyzickými požadavky instalace.
Jeho primárním účelem je detekovat zbytkový nebo netočivý proud spojený se zemními poruchami a svody proudu. Výstup lze připojit k ochrannému relé pro monitorování a izolaci poruch.
Ano. Konstrukce s děleným jádrem je zvláště výhodná pro aplikace modernizace a údržby, protože transformátor může být namontován kolem stávajícího kabelu bez nutnosti odpojení primárního kabelu.
Běžný proudový transformátor obecně měří proud v jednotlivém vodiči, zatímco transformátor s nulovou složkou detekuje zbytkový proud vyplývající z vektorového vztahu vodičů procházejících jeho jádrem.
Typické aplikace zahrnují rozvodné skříně, rozvodny, kruhové hlavní jednotky, systémy ochrany transformátorů, sestavy rozvaděčů a ochranné panely vypínačů.
Mezi důležité faktory patří apertura jádra, požadavky na elektrický systém, očekávaný zbytkový proud, sekundární výstup, kompatibilita relé, požadavky na izolaci, způsob instalace a podmínky prostředí.
Proudový transformátor s nulovou posloupností je kritickým snímacím prvkem pro moderní systémy detekce zemních poruch a elektrické ochranné systémy. Monitorováním zbytkového proudu vznikajícího při narušení normální proudové rovnováhy poskytuje ochranným relé cenné informace pro identifikaci abnormálních provozních podmínek. Konstrukce s děleným jádrem dále zlepšuje flexibilitu instalace, zejména v projektech modernizace a údržby.
Pro projekty vyžadující spolehlivou detekci zbytkového proudu nabízí Anqiang Power řešení řady LXK s více velikostmi apertury, vakuové lití z epoxidové pryskyřice, jádra z křemíkové oceli válcovaná za studena a měděné vinutí bez obsahu kyslíku. Pokud vybíráte vhodný transformátor pro rozvodnou síť, sestavu rozváděče nebo ochranný systém,kontaktujte násk prodiskutování vašich technických požadavků a nalezení vhodného řešení transformátoru proudu s nulovou posloupností pro vaši aplikaci.
