126KV venkovní jistič SF6

Venkovní jistič SF6 126KV (model LW36-126) je vysokonapěťové spínací zařízení přenosové třídy určené pro rozvodny elektrické sítě, přenosové systémy veřejných služeb a rozsáhlé průmyslové elektrické sítě. Je široce používán pro řízení, ochranu a spínání zatěžovacího proudu, přetěžovacího proudu a zkratového poruchového proudu a může také fungovat jako spojovací jistič v propojených energetických systémech.

Tento 126kV venkovní jistič SF6 využívá plyn fluoridu sírového (SF6) jako zhášecí a izolační médium v ​​kombinaci s jednosloupovou konstrukcí s jedním přerušením na pól. Během přerušení generuje princip samoenergetického zhášení oblouku vysokorychlostní proudění plynu uvnitř zhášecí komory, aby účinně ochlazoval a uhasil oblouk, což zajišťuje stabilní výkon při přerušování při vysokých poruchových stavech.

LW36-126 je vybaven motorovým pružinovým ovládacím mechanismem poháněným CT a třístupňovým mechanickým spojovacím systémem, nabízí přesný spínací výkon, vysokou mechanickou spolehlivost a vynikající dlouhodobou provozní stabilitu v náročných venkovních prostředích.

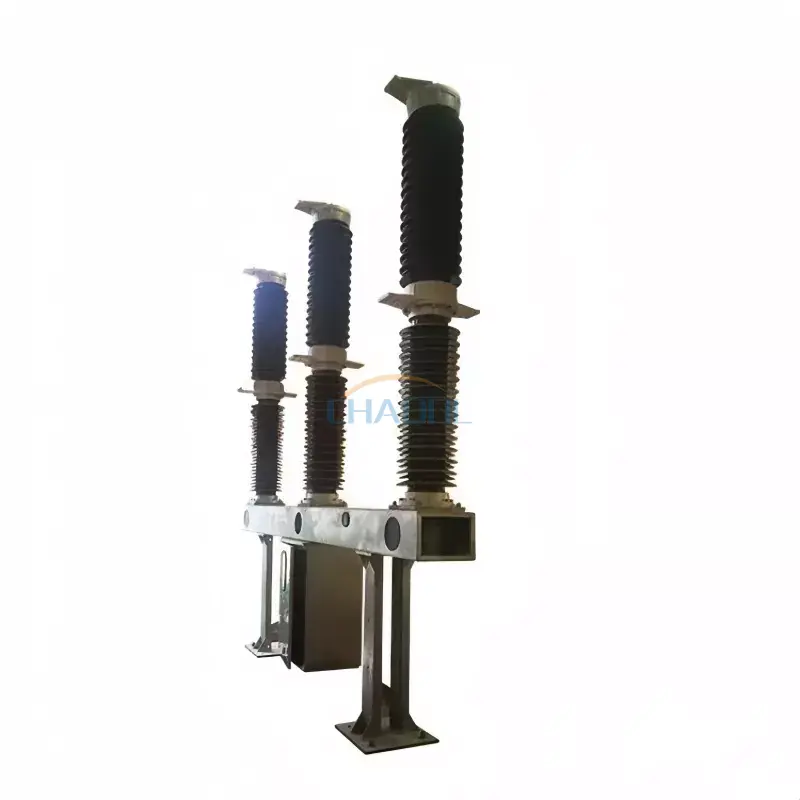

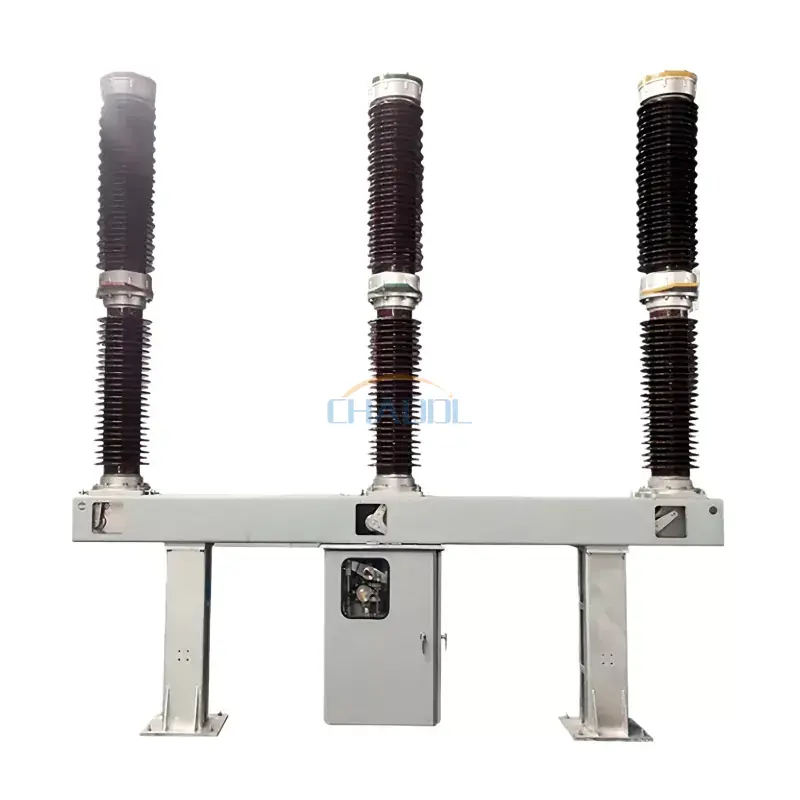

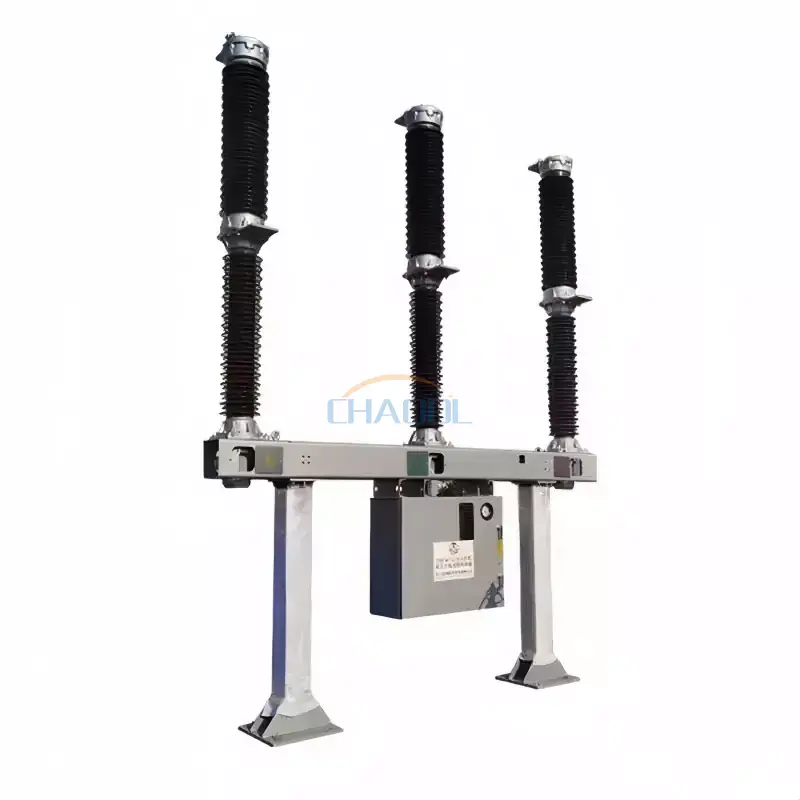

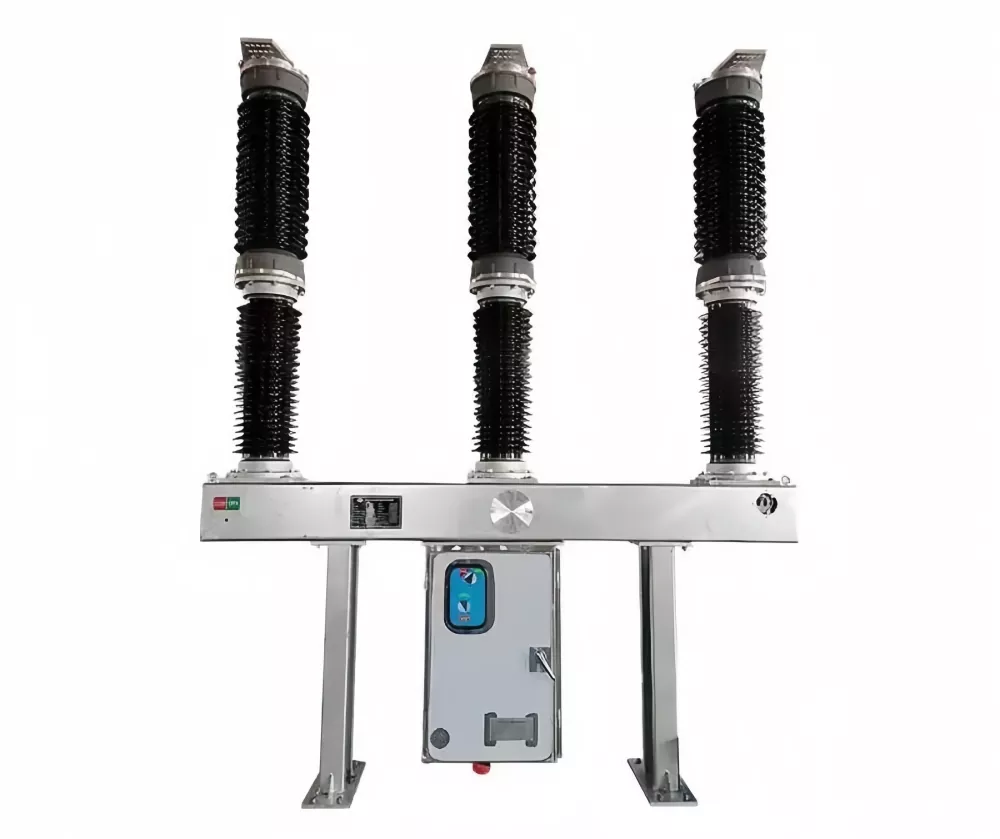

Vzhled produktu

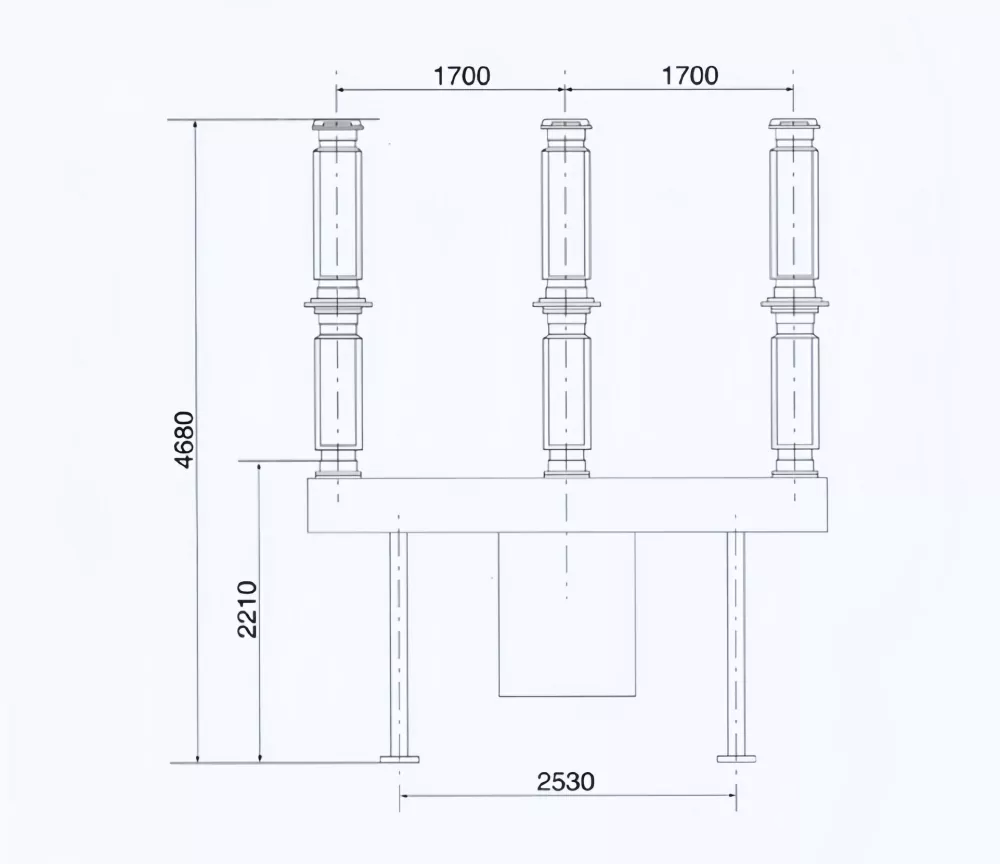

Schéma rozměrů produktu

Provozní prostředí

• Nadmořská výška instalace: ≤ 3000 metrů nad mořem
• Okolní teplota: -30°C až +40°C
• Maximální rychlost větru: ≤ 34 m/s
• Úroveň znečištění: Třída III (25 mm/kV)

Technické parametry

Vlastnosti produktu

• Pokročilá izolace plynu SF6 zajišťuje vynikající zhášení oblouku a dielektrický výkon.
• Jednosloupová konstrukce pólu s jedním zlomem snižuje mechanickou složitost a zvyšuje spolehlivost.
• Vysoká vypínací schopnost až 40 kA pro přerušení na úrovni přenosu.
• CT-poháněný pružinový ovládací mechanismus zajišťuje stabilní a přesné spínání.
• Vhodné pro drsné venkovní prostředí se silnou odolností vůči znečištění, větru a teplotním změnám.
• Dlouhá mechanická životnost s nízkými nároky na údržbu pro provozovatele sítě.
• Kompatibilní s moderními systémy automatizace rozvoden a dálkového ovládání.

Struktura produktu a princip fungování

Venkovní jistič SF6 126KV se skládá z plynové zhášecí komory SF6, integrace proudového transformátoru, ovládacího mechanismu, izolační nosné konstrukce a systému ocelového krytu. Plyn SF6 působí jako izolace i jako médium pro zhášení oblouku, poskytuje vysokou dielektrickou pevnost a rychlou obnovu po přerušení.

Během poruchových stavů ovládací mechanismus pohání pohyblivý kontakt, aby se oddělil, čímž se generuje vysokorychlostní proud plynu SF6 uvnitř zhášecí komory. Tento proud vzduchu rychle ochlazuje a deionizuje oblouk, čímž zajišťuje bezpečné přerušení vysokonapěťových poruchových proudů. Třístupňový mechanický spojovací systém zajišťuje synchronizovaný chod pólů a vysokou konzistenci lomu.

Aplikace

• Vysokonapěťové přenosové rozvodny
• Systémy propojení energetických sítí
• Inženýrské přenosové a distribuční sítě
• Vodní a tepelné elektrárny
• Průmyslové vysokonapěťové energetické systémy
• Rozsáhlé infrastrukturní a energetické projekty
• Železniční a dopravní energetické systémy

Často kladené otázky

Co je a126KV venkovní jistič SF6používané pro?

Používá se k přerušování a řízení vysokonapěťových elektrických proudů v přenosových sítích, zajišťuje bezpečný provoz rozvoden a energetických systémů při poruchách nebo spínacích operacích.

Proč se plyn SF6 používá v jističích?

Plyn SF6 má vynikající izolační vlastnosti a vlastnosti pro zhášení oblouku, což umožňuje účinné přerušení vysokonapěťových poruchových proudů při zachování kompaktní velikosti zařízení.

Je LW36-126 vhodný pro venkovní instalaci?

Ano. The126KV venkovní jistič SF6je speciálně navržen pro venkovní rozvodny a může spolehlivě fungovat v náročných podmínkách prostředí.

Jaké jsou výhody oproti tradičním jističům?

Ve srovnání s jističi na bázi oleje nabízejí jističe SF6 vyšší spolehlivost, nižší nároky na údržbu, rychlejší zhášení oblouku a lepší výkon za podmínek vysokého napětí.
