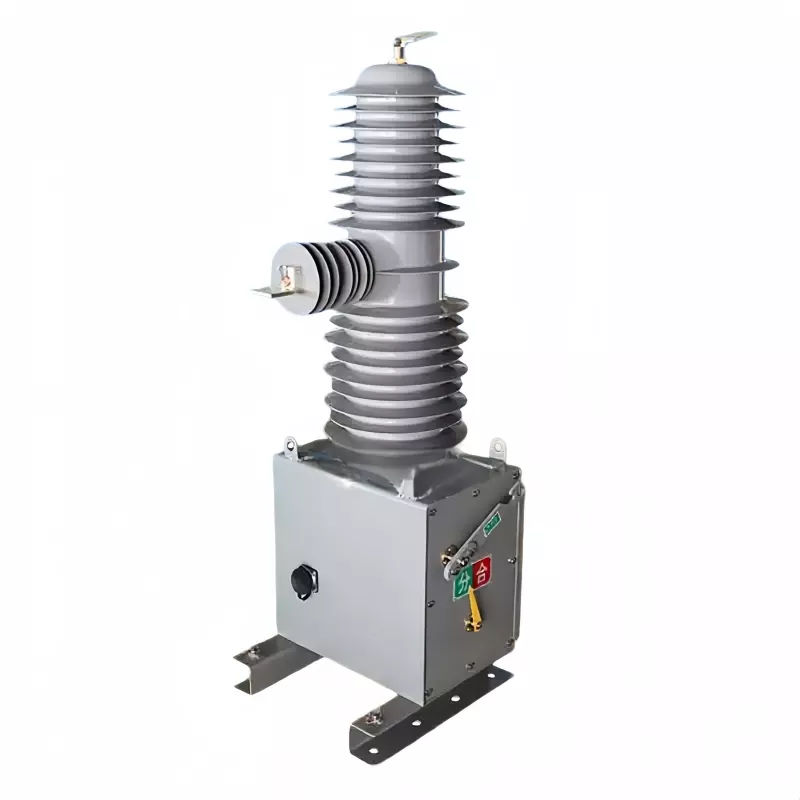

Jednopólový venkovní jistič 33 kV

Anqiang Power se specializuje na výrobu 33kV jednopólových venkovních jističů a provozuje vlastní vyhrazené výrobní zařízení pro vakuové jističe. Tento 33kV jednopólový venkovní jistič montovaný na sloup má unikátně navržený pružinový ovládací mechanismus a vysoce spolehlivý inteligentní ovladač. Jsme také schopni upravit jednotky na konkrétní jmenovité napětí v souladu s požadavky uživatele.

Odeslat dotaz

Popis výrobku

TheJednopólový venkovní jistič 33 kVje určen pro spolehlivé spínání a jištění ve vysokonapěťových venkovních rozvodech. Je široce používán k přerušení zátěžového proudu, poruchového proudu a zkratových stavů v moderních energetických sítích. S robustní venkovní konstrukcí a optimalizovaným výkonem zhášení oblouku zajišťuje toto zařízení stabilní provoz i v náročných podmínkách prostředí.

Postaven s ovládacím mechanismem s permanentním magnetem a vysoce pevnými izolačními komponentyJednopólový venkovní jistič 33 kVposkytuje rychlou odezvu, dlouhou životnost a minimální požadavky na údržbu, díky čemuž je vhodný pro rozvodné sítě, rozvodny a průmyslové distribuční systémy.

Vlastnosti produktu

Vysoká vypínací schopnost pro distribuční sítě vysokého napětí
Kompaktní jednopólové provedení vhodné pro montáž na sloup
Stabilní mechanický výkon s dlouhou elektrickou životností
Silná odolnost proti znečištění a povětrnostním vlivům pro venkovní prostředí
Rychlý provoz s možností automatického opětovného uzavření

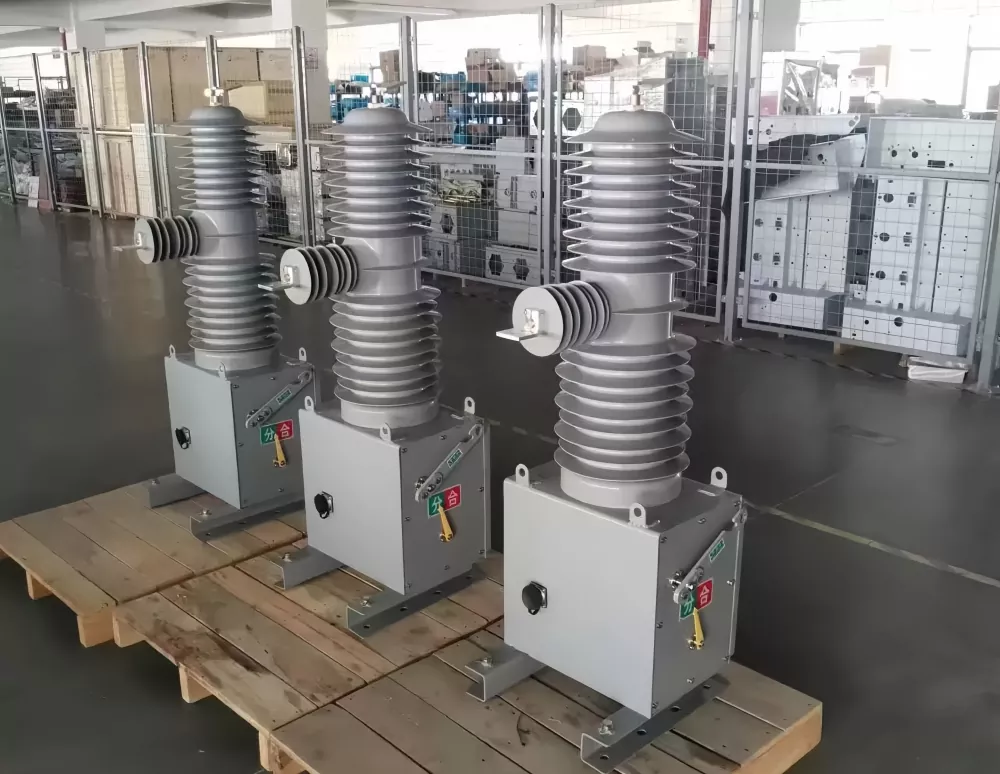

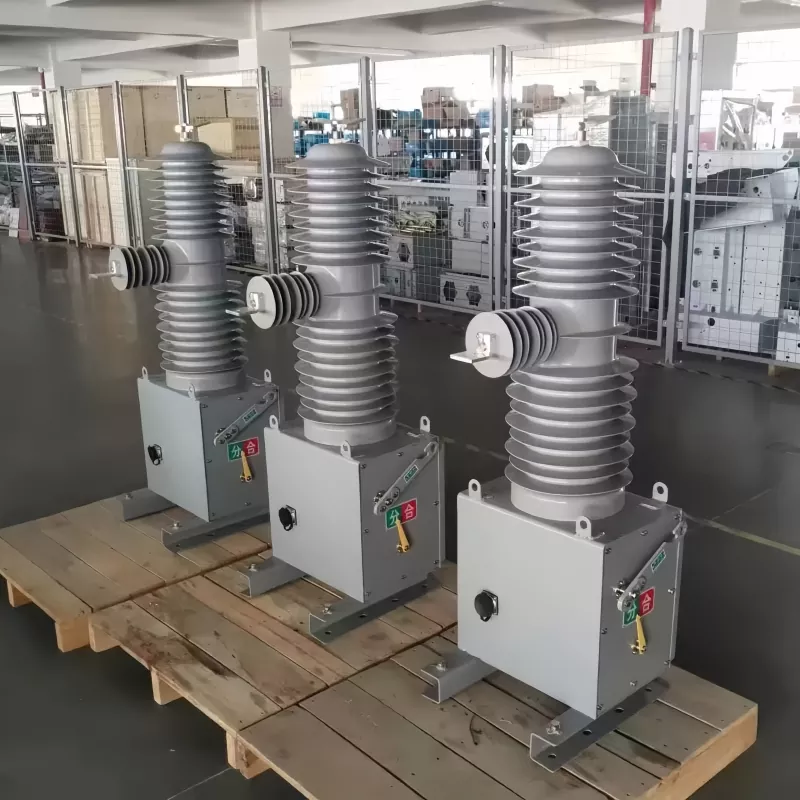

Fotografie produktů

33kV Single Pole Outdoor Circuit Breaker

Technické specifikace

Hlavní technické parametry jističů

Projekt	Číselná hodnota
Jmenovité napětí	35 kV
Jmenovitý proud	630/1250A
Jmenovitá frekvence	50/60 Hz
1-minutové výkonově-frekvenční výdržné napětí	80/95 kV
Odolné napětí bleskového impulsu (vrchol)	185 kV
Jmenovitý zkratový vypínací proud	20/25/31,5 kA
Jmenovitý zkratový zapínací proud (špičkový)	80 kA
Jmenovitý špičkový výdržný proud	80 kA
4S Krátkodobý výdržný proud	31,5 kA
Jmenovitý provozní cyklus	Otevřít–0,3s–Zavřít/Otevřít–180s–Zavřít/Otevřít–180s–Zavřít/Otevřít–60s–Obnovit
Jmenovité zkratové operace	30krát
Mechanický život	20 000krát
Ovládací napětí mechanismu permanentního magnetu	DC 220V
1minutový výkonově-frekvenční test výdržného napětí sekundárního obvodu	2 kV

Hlavní mechanické parametry jističů

Název parametru	Data
Kontakt Gap	18±1 mm
Kontaktujte Overtravel	4±0,5 mm
Rychlost otevírání	1,4-1,8 m/s
Rychlost zavírání	0,8-1,2 m/s
Doba opuštění kontaktu	<=5 ms
Vzdálenost mezi fází a středem	560±2 mm
Třífázová spínací asynchronie	<=3 ms
Odpor mezi fázemi vedení	µΩ
Zavírací čas	25-45 ms
Otevírací doba	20-45 ms
Hmotnost	100 kg

Průvodce instalací a uvedením do provozu

Správná instalaceJednopólový venkovní jistič 33 kVje nezbytný pro zajištění dlouhodobé spolehlivosti a bezpečného provozu. Jednotka by měla být instalována na stabilní sloupovou konstrukci nebo ocelový rám se správným uzemněním.

Před instalací ověřte izolační odpor
Ujistěte se, že je uzemňovací systém bezpečně připojen
Zkontrolujte vyrovnání fází a mechanické spojení
Před připojením napájení proveďte ruční a elektrické provozní testy
Potvrďte utažení všech svorek momentem

Po instalaci by měl být proveden test spínání naprázdno, aby byl zajištěn hladký chod a správné načasování mechanismu.

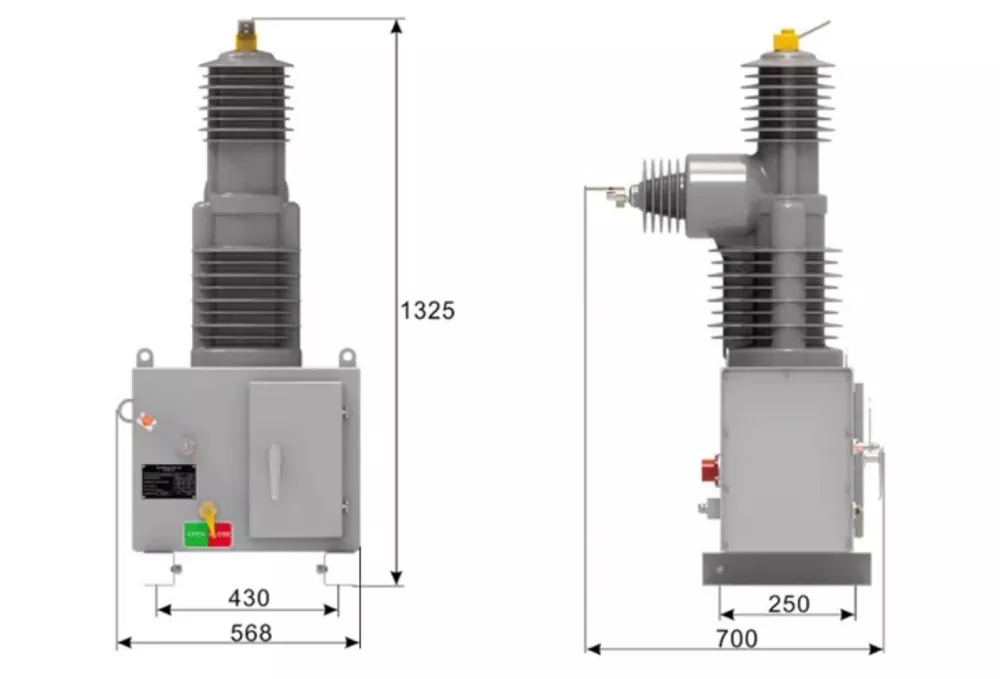

Vzhled a montážní rozměry

33kV Single Pole Outdoor Circuit Breaker

Provozní podmínky

1. Teplota okolního vzduchu: -30°C až +60°C;

2. Nadmořská výška: nepřesahující 2000 metrů;

3. Rychlost větru: Ne vyšší než 34 m/s;

4. Vibrace nebo seismická aktivita pocházející z vnějšku rozváděče a ovládacího zařízení je zanedbatelná;

5. Stupeň znečištění: Stupeň IV;

6. Skladovací teplota: -40°C až +85°C.

FAQ

Q1: Jaká je hlavní funkce 33kV jednopólového venkovního jističe?
A: Používá se k přerušení a izolaci poruchových proudů ve vysokonapěťových nadzemních rozvodech, zajišťuje bezpečný provoz sítě a ochranu navazujících zařízení.

Q2: Může tento jistič fungovat v drsném venkovním prostředí?
Odpověď: Ano, je navržen pro vysoké znečištění, silný vítr a velké teplotní výkyvy, takže je vhodný pro dlouhodobé venkovní použití.

Q3: Vyžaduje 33kV jednopólový venkovní jistič pravidelnou údržbu?
Odpověď: Konstrukce je za běžných provozních podmínek bezúdržbová díky utěsněnému mechanismu a odolným součástem.

Q4: Jaký typ způsobu instalace se doporučuje?
Odpověď: Pro optimální bezpečnost a výkon se doporučuje instalace na sloup s bezpečným uzemněním.

Q5: Jakou úroveň ochrany podporuje?
Odpověď: Je navržen pro vysokou izolaci a odolnost proti znečištění, vhodný pro prostředí znečištění úrovně IV.
