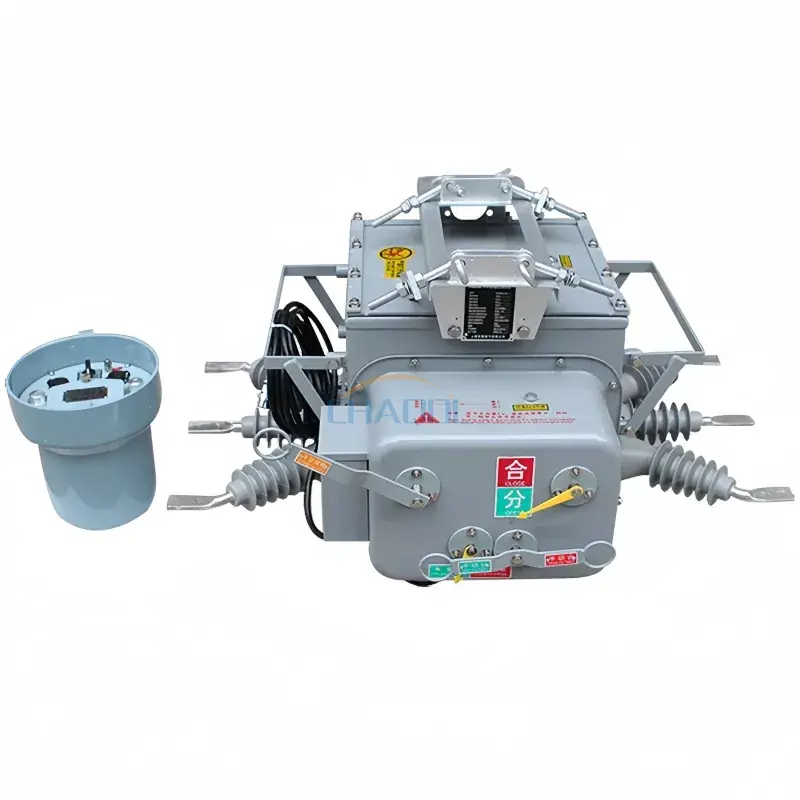

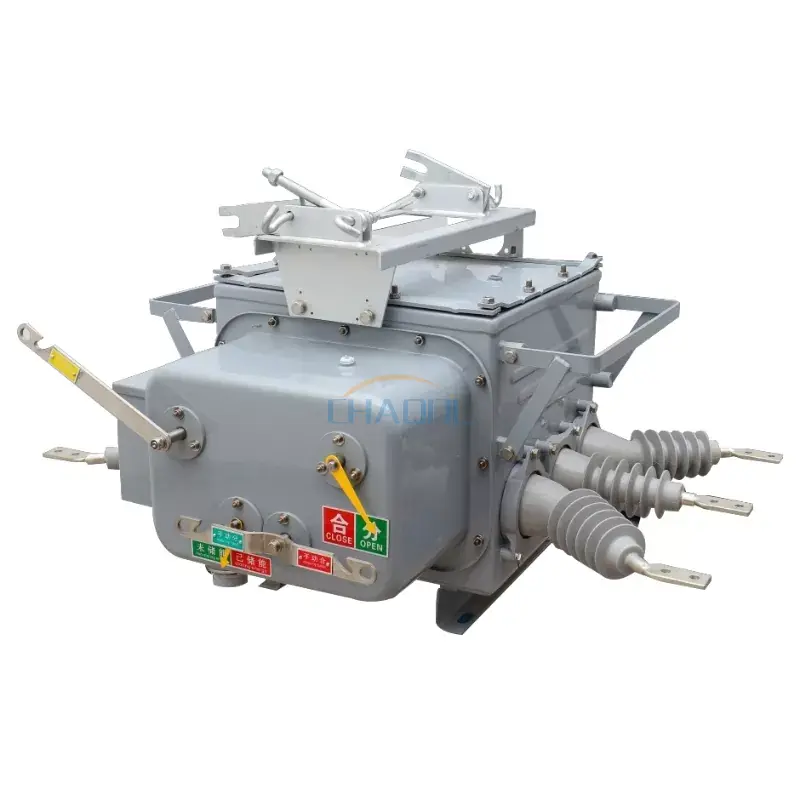

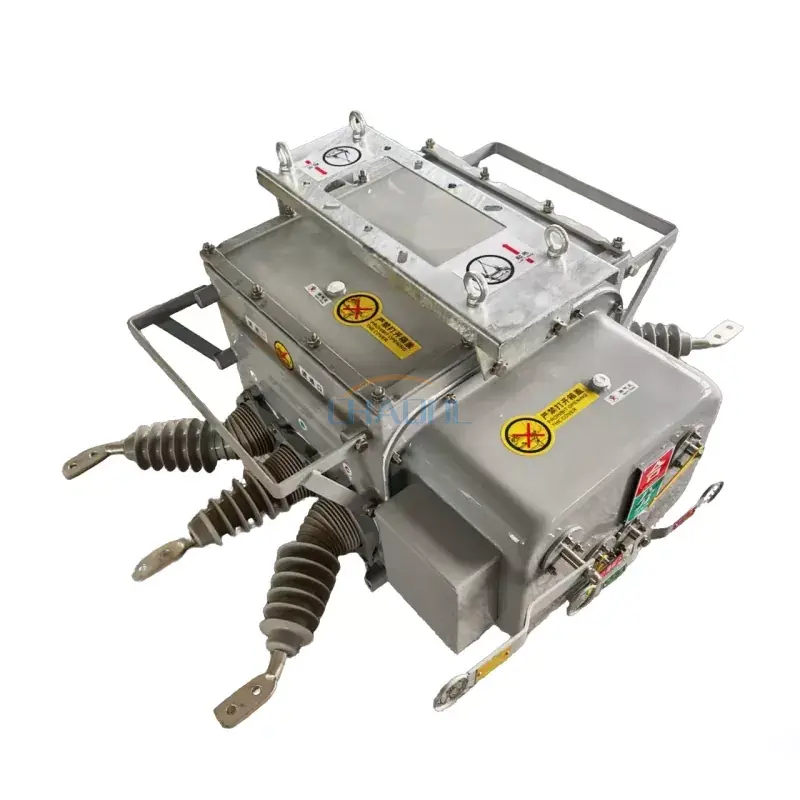

12KV venkovní jistič na sloup

Model:ZW20-12F

Anqiang Power je čínský výrobce 12kV venkovních jističů montovaných na sloup. Toto venkovní elektrické distribuční zařízení na sloup má jmenovité napětí 12 kV a pracuje na třífázovém střídavém proudu 50 Hz. Vyznačuje se vynikajícími schopnostmi opětovného uzavření při použití s řídicí jednotkou a splňuje požadavky systémů automatizace distribuce. Primárně se používá pro zapínání a vypínání zatěžovacích proudů a zkratových proudů v energetických systémech 10kV a používá se v rozvodnách a rozvodech průmyslových a důlních podniků.

Odeslat dotaz

Popis výrobku

Síla Anqiangpředstavuje řadu ZW20-12F, novou generaci12KV jistič venkovního sloupuurčeno pro třífázové AC 50Hz nadzemní rozvody. Tento jistič, navržený s pokročilou technologií vakuového přerušení a plynem utěsněným krytem SF6 (provedení s nulovým přetlakem), hladce integruje funkce vakuového vypínače, opětovného uzavření a sekčního členu. Ať už provozujete venkovskou elektrifikační síť, distribuční systém průmyslového parku nebo projekt automatizace inteligentní sítě, ZW20-12F poskytuje spolehlivou ochranu proti poruchám a možnosti dálkového ovládání.

ZW20-12F vs tradiční venkovní jistič

ZW20-12F Venkovní jistič

Pokročilý design montovaný na tyč

✓ Nulový přetlak plynu SF6- Bezpečné a ekologické
✓ Letecký konektor pro sekundární vedení– Snadná integrace ovladače
✓ Bezúdržbová utěsněná konstrukce
✓ Postaveno pro systémy automatizace distribuce (DA).

Tradiční Breaker

Konvenční přerušovač oleje/SF6

✓ Vyžaduje pravidelnou údržbu
✓ Provoz s vyšším tlakem plynu
✓ Objemná řídicí kabeláž
✓ Omezená funkčnost opětovného zavírání

📍 Průvodce aplikací a výběrem: Scénáře ze skutečného světa

✅ Scénář 1: 10kV venkovská elektrifikační síť (nadzemní vedení)
PoužitíZW20-12Fjako hlavní ochranné zařízení na vedlejších vedeních. S automatickým ovladačem opětovného uzavření odstraňuje dočasné poruchy a zkracuje dobu výpadku. Letecký konektor zjednodušuje polní kabeláž.

✅ Scénář 2: Distribuční systém průmyslového parku
ZW20-12F zvládá zatěžovací proud 630/1000A a přeruší zkratové poruchy až do 25kA. Jeho bezúdržbová konstrukce snižuje provozní náklady na tovární rozvod energie.

✅ Scénář 3: Smart Grid Automation (Automation Feeder Automation)
Když je ZW20-12F spárován s řídicí jednotkou automatizace podavače, podporuje vzdálené monitorování, izolaci poruch a obnovení služeb – ideální pro moderní projekty automatizace distribuce.

📋 Technické specifikace – Typově testován (GB/T 1984 / IEC 62271-100)

Projekt	Hodnota parametru
Jmenovité napětí	12 kV
Jmenovitá frekvence	50 Hz
Jmenovitý proud	630/1000 A
Jmenovitý zkratový vypínací proud	20/25 kA
Jmenovitý špičkový výdržný proud	50/63 kA
Jmenovitý krátkodobý výdržný proud	20/25 kA
Jmenovitý zkratový zapínací proud	50/63 kA
Jmenovitá provozní sekvence	Otevřít - 0,3 sekundy - Zavřít - 180 sekund - Otevřít - Zavřít
Mechanická životnost	10 000krát
Vypínací cykly jmenovitého proudu	10 000krát
Jmenovitá zkratová vypínací schopnost	30krát
Jmenovitý tlak plynu SF6	0 MPa

📐 Rozměry produktu a členění součástí

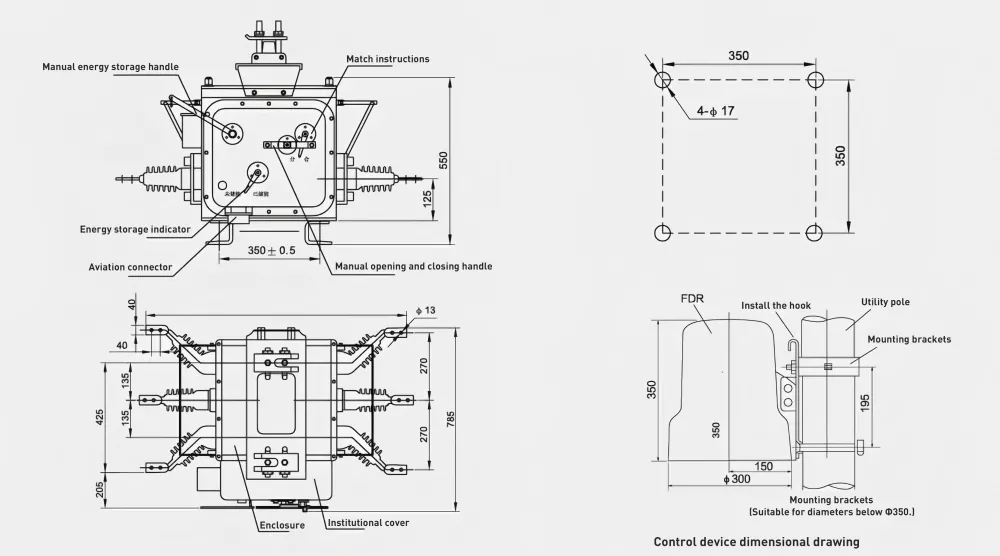

ZW20-12F outdoor pole mounted circuit breaker dimensions

Mechanické uspořádání ZW20-12F– 1. Vakuové zhášedlo, 2. Pružinový ovládací mechanismus, 3. Proudové transformátory, 4. Utěsněný kryt SF6, 5. Letecký konektor (sekundární ovládání), 6. Ruční ovládací rukojeť, 7. Zemnící svorka, 8. Držák pro montáž na sloup, 9. Zhášecí komora.

ZW20-12F se vyznačuje akompaktní, lehký designkterý se montuje přímo na betonové sloupy. Theletecký konektorzjednodušuje polní kabeláž mezi vypínačem a inteligentním ovladačem, čímž výrazně zkracuje dobu instalace ve srovnání s tradičními svorkovnicemi.

🏭 Proč Anqiang Power? – Váš spolehlivý partner pro venkovní jističe

Přímo v továrně– Žádný prostředník, lepší cena a dodací lhůta (15-25 dní).
Typ testován– GB/T 1984, IEC 62271-100, plně certifikováno.
Přizpůsobení připraveno– Integrace ovladače, speciální jmenovité proudy, značka OEM.
Globální reference– Dodáváno do jihovýchodní Asie, Středního východu, Afriky, Jižní Ameriky.

📌Reálné reference projektu:

✅ Indonésie– 500+ jednotek ZW20-12F nasazených v projektu elektrifikace venkova na Jávě a Sumatře (2023–2025).

✅ Filipíny– 300 sad ZW20-12F s automatickými ovladači opětovného zavírání dodaných do NGCP pro modernizaci automatizace podavačů 10 kV.

Často kladené otázky

Q1: Jaký je rozdíl mezi ZW20-12F a tradičními venkovními jističi?
Odpověď: ZW20-12F je vybaven designem nulového tlaku plynu SF6 (bezpečný a ekologický), leteckým konektorem pro snadnou integraci ovladače a bezúdržbovou utěsněnou konstrukcí. Tradiční jističe vyžadují pravidelnou údržbu a mají složitější zapojení.

Q2: Lze tento jistič použít s automatickým ovladačem opětovného zapnutí?
A: Ano. ZW20-12F je určen pro automatizaci distribuce. Při spárování s ovladačem opětovného zapnutí podporuje automatické odstraňování poruch a vícenásobné sekvence opětovného zapínání (otevření - 0,3 s - zavření - 180 s - otevření - zavření).

Q3: Jaká je mechanická životnost ZW20-12F?
Odpověď: 10 000 mechanických operací za normálních provozních podmínek díky robustnímu pružinovému ovládacímu mechanismu a utěsněnému vakuovému zhášedlu.

Q4: Je jistič bezúdržbový? co to znamená?
A: Ano. Plyn SF6 je utěsněn při nulovém přetlaku, což eliminuje potřebu pravidelného doplňování plynu. Vakuové zhášedlo nevyžaduje údržbu kontaktů. To výrazně snižuje provozní náklady.

Q5: Poskytujete službu OEM/ODM?
A: Rozhodně. Nabízíme vlastní branding, konkrétní konfigurace aktuálního hodnocení a integraci regulátoru. Předprodukční vzorky jsou k dispozici s dodací lhůtou 7-10 dní.
