Jak funguje 12kV výsuvný vnitřní jistič?

Shrnutí článku:
A 12kV výsuvný vnitřní jističje kritická komponenta vysokonapěťového rozváděče navržená pro bezpečnou, spolehlivou a flexibilní distribuci energie uvnitř rozvoden, průmyslových závodů a komerčních elektrických systémů. Tento článek vysvětluje jeho pracovní princip, strukturu, výhody, scénáře použití, úvahy o údržbě a pokyny pro výběr. Jeho cílem je pomoci inženýrům, týmům nákupu a operátorům zařízení snížit provozní rizika a zlepšit spolehlivost systému.

Obsah

• 1. Přehled 12kV výsuvného vnitřního jističe
• 2. Vysvětlení principu práce
• 3. Klíčové konstrukční prvky
• 4. Technické výhody
• 5. Typické aplikační scénáře
• 6. Pevné vs. výsuvné jističe
• 7. Údržba a provozní aspekty
• 8. Jak vybrat správný 12kV jistič
• 9. Často kladené otázky
• 10. Závěr

1. Přehled 12kV výsuvného vnitřního jističe

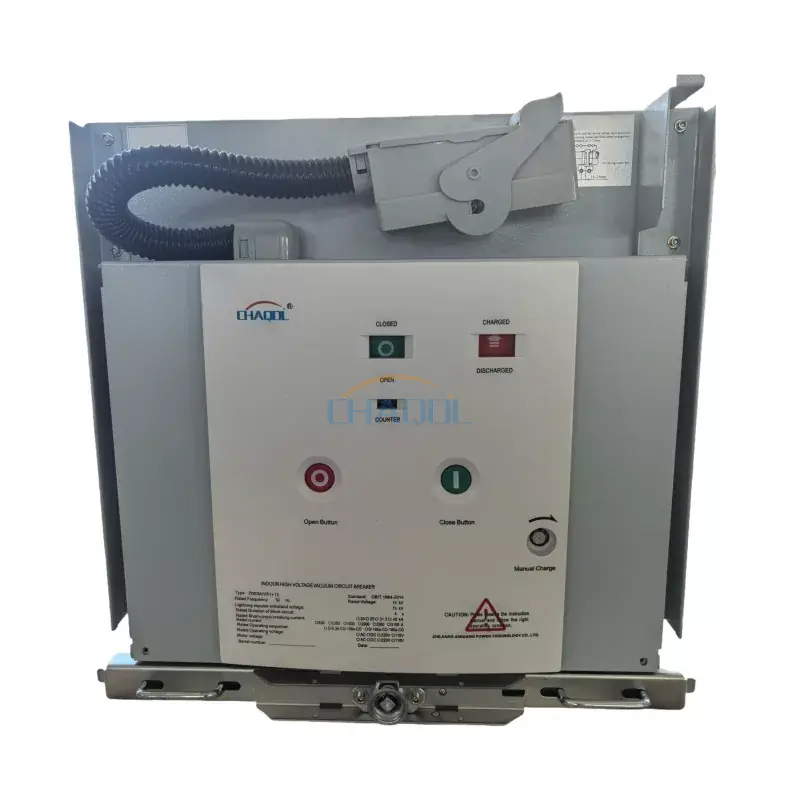

Výsuvný vnitřní jistič 12 kV je vysokonapěťové spínací zařízení instalované v kovových rozváděčích. Jeho hlavní funkcí je přerušit poruchové proudy a chránit elektrické sítě před přetížením, zkraty a abnormálními provozními podmínkami. „Výsuvná“ konstrukce umožňuje bezpečné vyjmutí jističe z panelu rozváděče za účelem údržby nebo výměny, aniž by došlo k narušení celého systému.

Tento typ jističe je široce používán v moderních rozvodných sítích, kde jsou kritickými požadavky doba provozuschopnosti, bezpečnost a provozuschopnost.

2. Vysvětlení principu práce

Princip činnosti 12kV výsuvného vnitřního jističe je založen na rychlém mechanickém oddělení kontaktů v kombinaci s technologií zhášení oblouku. Za normálních podmínek umožňuje přerušovač proud protékat uzavřenými kontakty. Když dojde k poruše, ochranné relé vyšle vypínací signál do mechanismu vypínače.

• Ovládací mechanismus uvolňuje uloženou mechanickou energii.
• Hlavní kontakty se oddělují vysokou rychlostí.
• Mezi kontakty vzniká elektrický oblouk.
• Zhášecí médium oblouku (jako je vakuum nebo SF6) rychle zháší oblouk.
• Okruh je bezpečně přerušen během milisekund.

Tato rychlá odezva zabraňuje poškození zařízení, snižuje riziko požáru a zajišťuje stabilitu systému.

3. Klíčové konstrukční prvky

Typická struktura 12kV výsuvného vnitřního jističe obsahuje několik integrovaných komponent:

4. Technické výhody

Moderní energetické systémy vyžadují zařízení, která jsou nejen spolehlivá, ale také snadno udržovatelná. 12kV výsuvný vnitřní jistič poskytuje několik klíčových výhod:

• Vysoká úroveň bezpečnosti:Plně uzavřený design snižuje vystavení živým součástem.
• Snadná údržba:Výsuvná konstrukce umožňuje bezpečný servis bez úplného vypnutí.
• Silná schopnost zhášení oblouku:Přerušení vakua zajišťuje rychlé odstranění závady.
• Kompaktní design:Vhodné pro vnitřní rozvodny s omezeným prostorem.
• Vysoká spolehlivost:Navrženo pro časté spínání.

5. Typické aplikační scénáře

12kV výsuvný vnitřní jistič je široce používán ve vysokonapěťových distribučních systémech v různých průmyslových odvětvích:

• Elektrické rozvodny a distribuční centra sítě
• Průmyslové výrobní závody
• Důlní a hutní zařízení
• Komerční výškové budovy
• Obnovitelné energetické elektrárny

Jeho přizpůsobivost z něj činí klíčovou součást při zajišťování stabilní dodávky elektřiny v prostředích kritické infrastruktury.

6. Pevné vs. výsuvné jističe

Pochopení rozdílu mezi pevným a výsuvným provedením je zásadní při výběru řešení rozváděče.

Přestože mají výsuvné jističe vyšší počáteční náklady, výrazně snižují dlouhodobé provozní prostoje a rizika údržby.

7. Údržba a provozní aspekty

Správná údržba zajišťuje dlouhou životnost a stabilní výkon. Operátoři by měli dodržovat strukturované kontrolní postupy:

• Pravidelná kontrola opotřebení kontaktů a stavu izolace
• Mazání mechanických provozních částí
• Testování vypínacích a zavíracích mechanismů
• Ověření funkčnosti zabezpečovacího systému
• Termovize kontroluje body přehřívání

Podmínky prostředí, jako je vlhkost, prašnost a kolísání teploty, by měly být také monitorovány, aby nedošlo ke snížení výkonu.

8. Jak vybrat správný 12kV jistič

Výběr vhodného jističe vyžaduje vyhodnocení technických a provozních parametrů:

• Jmenovitá napěťová a proudová kapacita
• Zkratová vypínací schopnost
• Podmínky prostředí instalace
• Kompatibilita spínacích přístrojů
• Požadavky na přístupnost údržby

Vysoce kvalitní výrobní standardy a soulad s mezinárodními normami elektrické bezpečnosti jsou zásadní pro zajištění dlouhodobé spolehlivosti.

Produkty navržené a vyrobené společnostíZhejiang Anqiang Power Technology Co., Ltd.jsou navrženy tak, aby splňovaly přísná očekávání výkonu a bezpečnosti ve vysokonapěťových energetických systémech.

9. Často kladené otázky

Q1: Jaká je hlavní funkce 12kV výsuvného vnitřního jističe?
Chrání elektrické systémy tím, že přerušuje poruchové proudy a umožňuje bezpečnou údržbu prostřednictvím výsuvné konstrukce.

Q2: Co dělá výsuvný typ bezpečnější?
Může být fyzicky izolován od systému, což snižuje riziko náhodného elektrického kontaktu během údržby.

Q3: Jak často by měl být udržován?
Rutinní kontroly se obvykle doporučují každoročně, s častějšími kontrolami v drsném prostředí.

Q4: Může být použit v systémech obnovitelné energie?
Ano, je široce používán v rozvodnách solárních a větrných elektráren pro spolehlivé řízení distribuce energie.

10. Závěr

Výsuvný vnitřní jistič 12 kV hraje zásadní roli v moderních rozvodech vysokého napětí. Jeho kombinace bezpečnosti, flexibility a silné schopnosti přerušení při poruchách z něj činí preferovanou volbu pro aplikace kritické infrastruktury. Správný výběr, instalace a údržba významně zvyšují spolehlivost systému a snižují provozní rizika.

Díky pokročilému inženýrství a přísné kontrole kvality,Zhejiang Anqiang Power Technology Co., Ltd.poskytuje řešení navržená tak, aby splňovala náročné průmyslové požadavky a zajistila stabilní výkon energetického systému.

Chcete-li získat podrobné specifikace, technické konzultace nebo podporu projektu,kontaktujte násdnes prozkoumejte, jak mohou naše řešení zlepšit účinnost a bezpečnost vašeho systému distribuce energie.
