Co je transformátor proudu s průchozím jádrem?

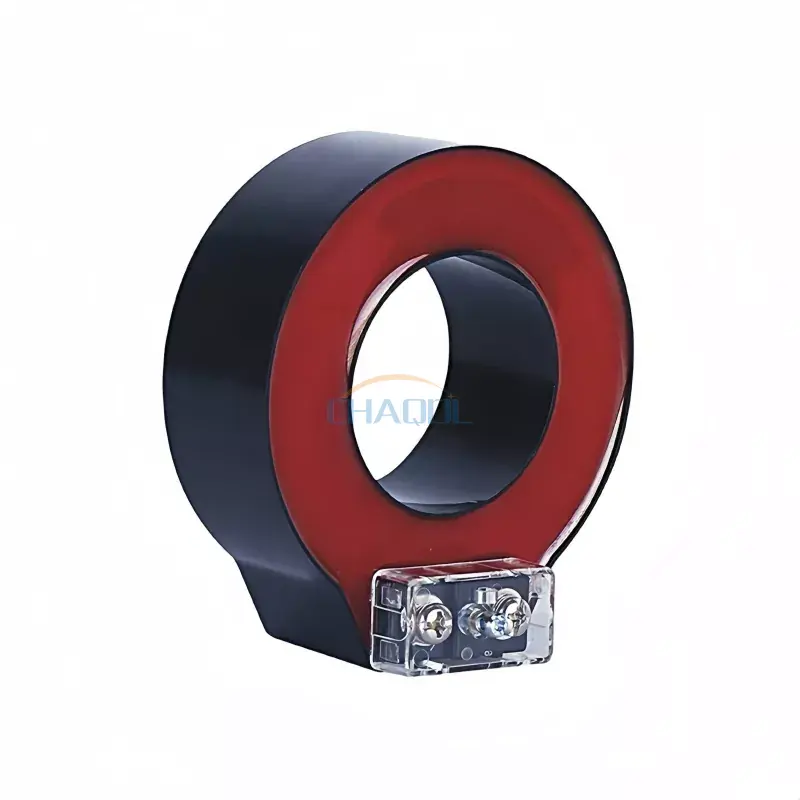

A Through Core Current Transformer je elektrický přístrojový transformátor určený k přeměně vysokého primárního proudu na nižší, standardizovaný sekundární proud, který lze bezpečně používat měřicími přístroji, měřidly a ochrannými relé. Namísto přímého připojení měřicího obvodu k silnoproudému vodiči prochází primární kabel nebo přípojnice jádrem transformátoru.
Řada LMZC-10 od Anqiang Power je navržena pro střídavé napájecí systémy s provozním napětím pod 35 kV. Může být konfigurován pro aplikace zahrnující napěťové úrovně jako 10 kV, 24 kV a 35 kV podle požadavků projektu. Jeho struktura je vhodná pro aplikace, kde je nezbytné spolehlivé vzorkování proudu, měření a ochrana relé.
Na rozdíl od konvenčního transformátoru, který může mít vyhrazené primární vinutí, konstrukce s průchozím jádrem používá vodič procházející jádrem jako primární závit. Tato konstrukce může poskytnout kompaktní řešení pro elektrická distribuční zařízení a zároveň zjednodušit integraci do vhodných systémů.
Jak funguje transformátor proudu s průchozím jádrem?
Princip činnosti je založen na elektromagnetické indukci. Když primárním vodičem protéká střídavý proud, vytváří kolem vodiče magnetické pole. Magnetický tok prochází jádrem transformátoru a indukuje proporcionální proud v sekundárním vinutí.
Výsledný sekundární proud je obvykle standardizován pro připojení k měřicímu nebo ochrannému zařízení. U LMZC-10 zahrnují možnosti sekundárního proudu 5A a 1A v závislosti na zvolené konfiguraci.
Základní provozní proces lze shrnout takto:
- Primární kabel nebo přípojnice přenáší systémový proud.
- Primární vodič prochází magnetickým jádrem.
- Střídavý proud vytváří magnetický tok uvnitř jádra.
- Sekundární vinutí reaguje na magnetický tok.
- Do měřicího nebo ochranného obvodu je přiváděn snížený sekundární proud.
- Připojené zařízení využívá signál pro monitorování, měření nebo ochranné funkce.
Toto uspořádání odděluje měřicí obvod od primárního napájecího vodiče, takže monitorování proudu je v mnoha distribučních aplikacích praktičtější.
Co je konstrukční návrh?
Konstrukce transformátoru má přímý vliv na stabilitu měření, izolační výkon, odolnost vůči okolnímu prostředí a životnost. LMZC-10 používá toroidní jádro z křemíkové oceli kombinované s epoxidovou pryskyřicí odlévanou izolací.
Jádro a magnetický obvod
Toroidní jádro z křemíkové oceli poskytuje magnetickou dráhu potřebnou pro elektromagnetickou indukci. Správně navržený magnetický obvod pomáhá udržovat stabilní charakteristiky transformace proudu a podporuje spolehlivý výkon měření.
Primární dirigent
Primární vodič procházející jádrem funguje jako jednozávitové primární vinutí. Toto uspořádání umožňuje transformátoru měřit proud protékající stávajícím kabelem nebo přípojnicí bez potřeby běžného víceotáčkového primárního vinutí.
Sekundární vinutí
Sekundární vinutí používá měděný drát s vysokou vodivostí k vytvoření stabilního výstupního proudu pro připojená měřidla a ochranná zařízení. Sekundární okruh musí být správně připojen a musí se s ním zacházet v souladu s konstrukcí zařízení a příslušnými postupy elektrické bezpečnosti.
Izolace a bydlení
Výrobek používá izolaci z epoxidové pryskyřice a pouzdro ABS zpomalující hoření. Utěsněný průhledný kryt svorek je také navržen tak, aby zlepšil viditelnost kolem oblasti připojení a zároveň podpořil bezpečnější kabeláž a údržbářské práce.
Které technické parametry jsou nejdůležitější?
Výběr proudového transformátoru vyžaduje více než jen přizpůsobení jmenovitého proudu. Inženýři by měli společně vyhodnotit elektrický systém, účel měření, instalační rozměry, požadavky na přesnost a požadavky na ochranu.
| Parametr | Reference LMZC-10 | Proč na tom záleží |
|---|---|---|
| Model produktu | LMZC-10 | Identifikuje příslušnou konfiguraci produktu |
| Jmenovitá frekvence | 50/60 Hz | Odpovídá běžným frekvencím střídavého napájení |
| Sekundární proud | 1A / 5A | Určuje kompatibilitu s připojeným zařízením |
| Materiál | ABS zpomalující hoření | Podporuje mechanickou ochranu a elektrickou bezpečnost |
| Jádro | Toroidní silikonová ocel | Poskytuje magnetickou cestu pro transformaci proudu |
| Izolace | Lití z epoxidové pryskyřice | Zlepšuje izolaci a odolnost vůči okolnímu prostředí |
| Použitelné napětí systému | Pod 35 kV | Definuje zamýšlený rozsah elektrické aplikace |
Pečlivě je také třeba zvážit třídu přesnosti a jmenovité zatížení. Různé aplikace mohou vyžadovat měřicí transformátor proudu, ochranný transformátor proudu nebo konfiguraci se dvěma vinutími. Požadovaný rozsah primárního proudu by měl být přizpůsoben skutečným provozním podmínkám, spíše než vybírat pouze z maximálního možného proudu.
Kde se používá transformátor proudu s průchozím jádrem?
Kompaktní struktura a přímé uspořádání vodičů přes jádro činí tento typ transformátoru vhodným pro řadu elektrických měřicích a ochranných aplikací.
- Rozvodné skříně:Podporuje měření a monitorování proudu uvnitř distribučních zařízení.
- Měřící panely:Poskytuje proudové signály pro elektrické měřicí systémy.
- Rozvaděč vysokého napětí:Lze integrovat do vhodných konfigurací GIS, RMU a rozváděčů.
- rozvodny:Podporuje vzorkování proudu a funkce ochrany relé.
- Průmyslová automatizace:Umožňuje elektrické monitorování v průmyslových systémech řízení napájení.
- Systémy obnovitelné energie:Může podporovat monitorování proudu tam, kde je elektrický design a specifikace transformátoru kompatibilní.
- Renovační projekty:Vhodná konfigurace s děleným jádrem může zjednodušit instalaci kolem stávajících vodičů tam, kde to návrh systému umožňuje.
U renovačních prací by měly být před výběrem vyhodnoceny podmínky instalace. Okno jádra, velikost vodiče, jmenovitý proud, požadavky na izolaci a dostupný prostor pro instalaci musí odpovídat skutečnému systému.
Jaké jsou hlavní výkonnostní výhody?
Kompaktní integrace
Prstencová struktura umožňuje průchod primárního vodiče jádrem a vytváří kompaktní uspořádání měření pro elektrické skříně a rozvaděče.
Stabilní měření proudu
Toroidní jádro z křemíkové oceli a měděné sekundární vinutí jsou navrženy tak, aby poskytovaly stabilní charakteristiky transformace proudu pro aplikace měření a ochrany.
Ochrana izolace
Odlitek z epoxidové pryskyřice poskytuje elektrickou izolaci a přispívá k odolnosti proti vlhkosti, prachu a mechanickému namáhání prostředím.
Flexibilní aplikace
Sérii lze konfigurovat pro různé rozsahy primárního proudu a požadavky na přesnost. Výběr produktu tedy může být založen na tom, zda se aplikace zaměřuje na měření, ochranu nebo kombinované funkce.
Snížená složitost instalace
Tam, kde to vhodná konfigurace transformátoru a podmínky systému umožňují, může uspořádání s průchozím jádrem nebo s děleným jádrem snížit práci potřebnou k integraci měření proudu do stávající elektrické infrastruktury.
Jak byste měli vybrat správný model?
Spolehlivý proces výběru začíná spíše elektrickým systémem než fyzickým vzhledem transformátoru. Před zadáním objednávky by měli technici a nákupní týmy potvrdit následující informace:
- Primární proud:Určete jmenovitý a předpokládaný provozní proud vodiče.
- Systémové napětí:Ujistěte se, že transformátor je vhodný pro zamýšlenou úroveň napětí.
- Frekvence:Ověřte, zda aplikace používá provoz 50 Hz nebo 60 Hz.
- Sekundární výstup:Vyberte 1A nebo 5A podle připojeného měřiče, relé nebo monitorovacího zařízení.
- Třída přesnosti:Definujte požadavek na přesnost podle toho, zda se transformátor používá pro měření, měření nebo ochranu.
- zátěž:Zkontrolujte požadovanou hodnotu VA sekundárního okruhu.
- Základní okno:Ujistěte se, že primární kabel nebo přípojnice mohou fyzicky procházet jádrem.
- Instalační prostředí:Potvrďte vnitřní/venkovní podmínky, teplotu, vlhkost, znečištění a dostupnou ochranu krytu.
U větších elektrických projektů by měly být tyto parametry přezkoumány společně s kompletním návrhem ochrany a měření. Správně zvolený proudový transformátor pomáhá předcházet nekompatibilitě mezi transformátorem a navazujícím monitorovacím zařízením.
Jaké instalační postupy je třeba dodržovat?
Správná instalace je nezbytná jak pro elektrickou bezpečnost, tak pro výkon měření. Primární vodič by měl procházet středem jádra, jak je specifikováno v návrhu produktu, což pomáhá udržovat zamýšlené rozložení magnetického toku.
- Před instalací ověřte jmenovitý výkon transformátoru.
- Zkontrolujte, zda primární vodič správně prochází okénkem jádra.
- Udržujte vodič ve správné poloze uvnitř jádra.
- Ujistěte se, že jsou sekundární svorky správně připojeny.
- Dodržujte příslušné požadavky na sekundární uzemnění.
- Neprovozujte sekundární obvod proudového transformátoru v nebezpečném stavu otevřeného obvodu.
- V případě potřeby použijte vhodný izolovaný montážní materiál.
- Během plánované údržby zkontrolujte svorky a izolaci.
Elektrickou instalaci by měl vždy provádět kvalifikovaný personál podle platných místních předpisů, systémových výkresů a pokynů výrobce.
Často kladené otázky
Jaký je primární účel transformátoru proudu s průchozím jádrem?
Jeho primárním účelem je transformovat vysoký střídavý proud na nižší sekundární proud, který lze použít pro měření, měření, monitorování a ochranu relé.
Jaké možnosti sekundárního proudu jsou k dispozici pro LMZC-10?
Informace o produktu LMZC-10 uvádí možnosti sekundárního proudu 1A a 5A. Vhodná volba závisí na požadavcích připojeného měřicího nebo ochranného zařízení.
Pro jaký rozsah napětí je transformátor určen?
LMZC-10 je určen pro střídavé napájecí systémy s provozním napětím pod 35 kV s možností přizpůsobení pro aplikace jako 10 kV, 24 kV a 35 kV podle požadavků projektu.
Lze použít konstrukci s průchozím jádrem pro dodatečné vybavení?
Ano. Vhodná konfigurace s průchozím jádrem nebo děleným jádrem může být užitečná pro projekty modernizace a údržby, protože primární vodič může procházet transformátorem, aniž by vyžadoval konvenční vyhrazené primární vinutí. Skutečná proveditelnost instalace závisí na konkrétní konfiguraci systému.
Jaké materiály jsou použity v konstrukci LMZC-10?
Transformátor používá toroidní jádro z křemíkové oceli, vysoce vodivé měděné sekundární vinutí, izolaci z epoxidové pryskyřice a pouzdro z ABS zpomalující hoření.
Je produkt vhodný pro venkovní instalaci?
Uvedené informace o produktu popisují především vnitřní aplikace. Venkovní použití by proto mělo být hodnoceno podle krytu, podmínek prostředí, požadavků na izolaci a konfigurace specifické pro daný projekt.
Závěr
Proudový transformátor s průchozím jádrem nabízí praktický přístup k měření proudu a ochraně v rozvodných systémech energie pomocí primárního kabelu nebo přípojnice jako primárního vodiče přes magnetické jádro. Pro aplikace zahrnující rozvaděče, rozvodné skříně, měřicí panely, rozvodny a průmyslové energetické systémy je zásadní pečlivé sladění primárního proudu, napětí, frekvence, sekundárního výstupu, přesnosti, zátěže a instalačních rozměrů.
Síla Anqiang LMZC-10 kombinuje toroidní jádro z křemíkové oceli, měděné sekundární vinutí, izolaci z epoxidové pryskyřice a kompaktní pouzdro pro aplikace vyžadující spolehlivé vzorkování proudu a ochranu. Pokud vybíráte proudový transformátor pro novou instalaci, projekt modernizace nebo přizpůsobený systém distribuce energie, přečtěte si specifikace Transformátoru proudu přes jádro akontaktujte náss vaším jmenovitým proudem, úrovní napětí, třídou přesnosti, sekundárním proudem a požadavky na instalaci, abyste mohli projednat vhodné řešení.
