Jak jednopólový vakuový jistič 27,5 kV zajišťuje spolehlivou ochranu vysokého napětí?

Abstraktní

A Jednopólový vakuový jistič 27,5 kVje kritickou součástí v moderních rozvodech středního napětí, navrženy tak, aby poskytovaly rychlé, bezpečné a spolehlivé přerušení elektrických proudů za normálních i poruchových podmínek. Tento článek vysvětluje jeho pracovní princip, strukturální výhody, scénáře použití a úvahy při výběru. Řeší také běžné zákaznické výzvy, jako je spolehlivost přerušení oblouku, náklady na údržbu, prostorová omezení, a provozní bezpečnost v náročných elektrických prostředích.

Obsah

• 1. Přehled jednopólového vakuového jističe 27,5KV
• 2. Princip činnosti a technologie vakuového přerušení
• 3. Klíčové výhody v systémech distribuce energie
• 4. Typické aplikační scénáře
• 5. Srovnání s jinými typy jističů
• 6. Úvahy o výběru a instalaci
• 7. Výhody údržby a životního cyklu
• 8. Často kladené otázky

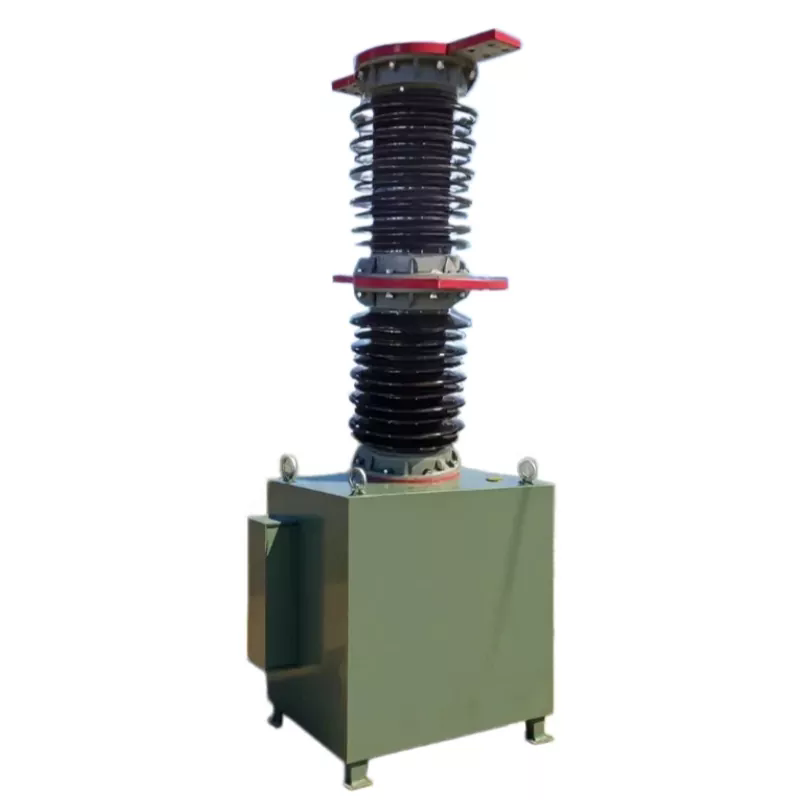

1. Přehled jednopólového vakuového jističe 27,5KV

Jednopólový vakuový jistič 27,5 kV je široce používán ve vysokonapěťových elektrických systémech, zejména v napájení železničních trakčních, průmyslové rozvodny a inženýrské rozvodné sítě. Je navržen tak, aby nezávisle řídil každou fázi třífázového systému, nabízí vyšší flexibilitu a schopnost izolace chyb.

Na rozdíl od tradičních olejových nebo vzduchových jističů tento typ používá k hašení elektrického oblouku vakuové zhášedlo. To zajišťuje minimální opotřebení kontaktů, zvýšenou bezpečnost a výrazně snížené nároky na údržbu. Výrobci jako napřAnqiangzdokonalili tuto technologii tak, aby splňovala moderní standardy spolehlivosti sítě.

2. Princip činnosti a technologie vakuového přerušení

Základní mechanismus vakuového vypínače spoléhá na vysokou dielektrickou pevnost ve vakuu. Když dojde k poruše, kontakty uvnitř vakuového zhášedla se oddělí a vytvoří se oblouk. Nicméně kvůli absenci ionizovatelného média oblouk rychle zhasne při prvním přechodu proudu nulou.

Operační sekvence:

• Detekce poruch systémem ochrany
• Aktivace vypínací cívky a mechanické oddělení kontaktů
• Tvorba oblouku uvnitř vakuové komory
• Rychlé zhasnutí oblouku při nulovém proudu
• Izolace vadného segmentu obvodu

Díky této schopnosti rychlého přerušení je ideální pro systémy, kde jsou stabilita a snížení prostojů kritickými problémy.

3. Klíčové výhody v systémech distribuce energie

Zákazníci se často potýkají s problémy, jako jsou vysoké náklady na údržbu, riziko selhání oblouku a stárnutí zařízení u tradičních jističů. Jednopólový vakuový jistič 27,5 kV řeší tyto problémy efektivně.

• Vysoká spolehlivost:Stabilní přerušení oblouku při opakovaných operacích.
• Nízká údržba:Není nutné doplňování oleje nebo plynu.
• Kompaktní design:Vhodné pro prostorově omezené rozvodny.
• Dlouhá elektrická životnost:Vakuová zhášedla snižují erozi kontaktů.
• Bezpečnost životního prostředí:Žádné riziko úniku oleje nebo emisí plynu.

Tyto výhody výrazně snižují náklady životního cyklu a zlepšují provozní kontinuitu v náročných prostředích.

4. Typické aplikační scénáře

Jmenovitý výkon 27,5 kV je běžně spojován se železničními elektrifikačními systémy a průmyslovými sítěmi středního napětí. Níže jsou uvedena klíčová pole aplikace:

• Trakční železniční stanice
• Městské rozvodné sítě
• Průmyslové výrobní závody
• Důlní a vysoce výkonné elektrotechnické systémy
• Integrační systémy obnovitelné energetické sítě

V každém z těchto prostředí jsou stabilita systému a rychlost izolace chyb rozhodující pro nepřerušovaný provoz.

5. Srovnání s jinými typy jističů

Ve srovnání s jinými technologiemi poskytuje vakuové přerušení vyvážené řešení mezi výkonem, bezpečností a provozními náklady.

6. Úvahy o výběru a instalaci

Výběr správného jednopólového vakuového jističe 27,5 kV vyžaduje pečlivé vyhodnocení parametrů systému a podmínek prostředí.

Mezi klíčové faktory patří:

• Kompatibilita jmenovitého napětí (požadavek na návrh systému 27,5 kV)
• Zkratová vypínací schopnost
• Cykly mechanické odolnosti
• Koordinace izolace
• Omezení místa instalace

Správná instalace zajišťuje optimální výkon a zabraňuje předčasnému selhání zařízení. Doporučuje se řídit se pokyny výrobce, jako jsou napřAnqiang.

7. Výhody údržby a životního cyklu

Jednou z hlavních výhod vakuových vypínačů jsou jejich minimální nároky na údržbu. Pro zajištění dlouhodobé stability je však stále nutná pravidelná kontrola.

• Každý rok kontrolujte mechanický spojovací systém
• Zkontrolujte hodnoty izolačního odporu
• Sledujte počty provozních cyklů
• Zajistěte, aby připojení svorek zůstalo těsné

Protože vakuová zhášedla jsou utěsněné jednotky, vnitřní obloukové komory se rychle nedegradují, což má za následek prodlouženou životnost ve srovnání s konvenčními systémy.

8. Často kladené otázky

Q1: Čím je vakuový vypínač bezpečnější než typy na bázi oleje?

Eliminuje hořlavý olej, snižuje nebezpečí požáru a environmentální rizika a zároveň zlepšuje účinnost zhášení oblouku.

Q2: Lze 27,5KV jednopólový jistič použít ve všech systémech středního napětí?

Je speciálně navržen pro systémy vyžadující jmenovitou izolaci 27,5 kV a běžně se používá v železničních a průmyslových aplikacích.

Q3: Jak dlouhá je typická životnost?

V závislosti na provozních podmínkách mohou vakuové vypínače vydržet více než 20 let s minimální údržbou.

Q4: Vyžaduje doplňování plynu nebo oleje?

Ne. Vakuové zhášedlo je utěsněno na celou dobu životnosti, což eliminuje potřebu doplňování nebo výměny média pro zhášení oblouku.

Závěr

Jednopólový vakuový jistič 27,5 kV představuje vysoce účinné řešení pro moderní systémy ochrany středního napětí. Jeho technologie vakuového zhášení oblouku, kompaktní design a nízké nároky na údržbu z něj činí preferovanou volbu pro průmyslová odvětví hledat provozní stabilitu a dlouhodobou nákladovou efektivitu. S pokroky od výrobců jakoAnqiang, tyto systémy se nadále vyvíjejí směrem k vyšším bezpečnostním a výkonnostním standardům.

Pokud hledáte spolehlivá řešení spínání středního napětí nebo potřebujete technickou konzultaci šitou na míru vašemu projektu, klidněkontaktujte náspro profesionální podporu a přizpůsobená řešení.
