Venkovní odpojovací spínač vysokého napětí

Model:GW4-12(40.5/72.5/126)

Venkovní vysokonapěťové odpojovací spínače Anqiang Power jsou běžně používaná zařízení v energetických systémech. Jejich hlavní funkcí je izolovat napětí během údržby zařízení nebo vedení, aby byla zajištěna bezpečnost. Nemohou přerušit proud zátěže ani zkratový proud a měly by se používat ve spojení s jističi. Při vypínání napájení by měl být nejprve vypnut jistič a poté vypínač; při obnovení napájení by měl být nejprve sepnut odpojovač a poté jistič.

Odeslat dotaz

Popis výrobku

TheVenkovní odpojovací spínač vysokého napětíje navržen pro spolehlivou izolaci obvodů ve venkovních střídavých napájecích systémech v rozsahu od 40,5 kV do 220 kV. Je široce používán v rozvodnách, přenosových vedeních a rozvodných stanicích sítě, kde je vyžadována viditelná izolace a mechanická bezpečnost v podmínkách vysokého napětí.

Tato řada GW4 je navržena s robustní konstrukcí pod širým nebem, která zajišťuje stabilní provoz v drsných povětrnostních podmínkách, jako je silný déšť, led, zatížení větrem a znečištěné prostředí. Podporuje manuální i motorizované provozní režimy a poskytuje flexibilitu pro různé úrovně automatizace sítě.

Fotografie produktů

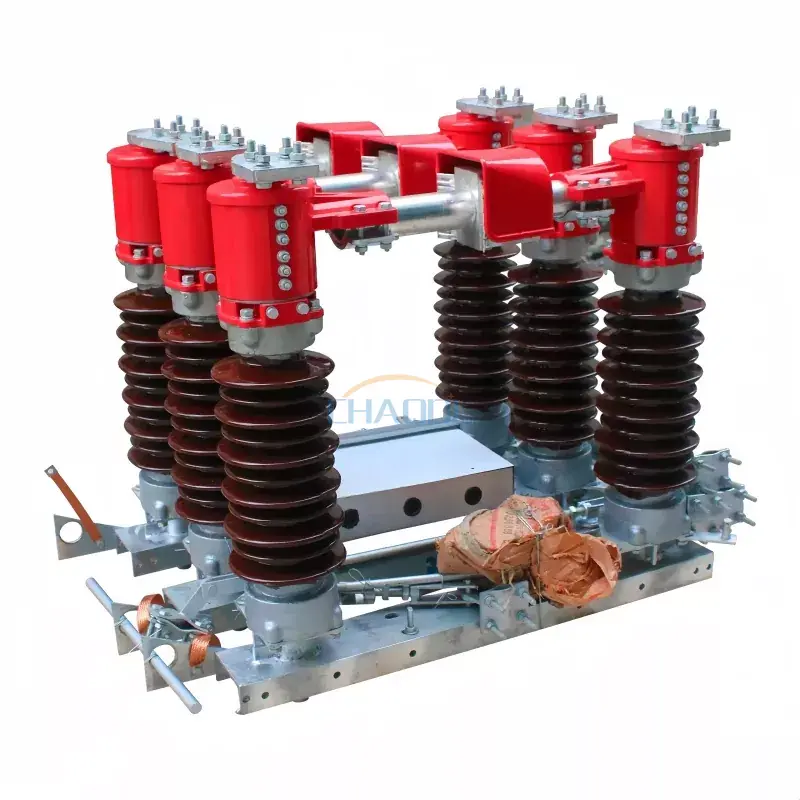

Outdoor High Voltage Disconnect Switch GW4 Series

Konstrukce a konstrukční prvky

Spínač využívá horizontální rotační čepelovou strukturu s izolátory z porcelánových sloupků, vodivými trubkami a vysoce pevným základním rámem z pozinkované oceli. Mechanický spojovací systém zajišťuje synchronizovaný třífázový provoz a snižuje riziko nesouososti během přepínání.

Ve srovnání s tradičními izolátory totoVenkovní odpojovací spínač vysokého napětízlepšuje rovnoměrnost kontaktního tlaku a snižuje oxidaci na vodivých spojích, což výrazně prodlužuje životnost při dlouhodobých venkovních aplikacích.

Technické parametry

Název projektu			Hodnota parametru
Jmenovité napětí			40,5 KV		72,5 KV		126KV
Jmenovitá úroveň izolace	1minutové výdržné napětí napájecí frekvence		95/115 KV		140/160 KV		230/245KV
	Bleskový impuls vydrží napětí		185/215 KV		325/375 KV		550/630 KV
Jmenovitá frekvence			50 Hz
Jmenovitý proud			400/630/1000A		1250/1600/2000A		3150/4000A
Jmenovitý krátkodobý výdržný proud			16/20/31,5 kA		31,5/40 kA		50 kA
Jmenovitý špičkový výdržný proud			40/50/63 kA		80/100 kA		125 kA
Jmenovitá doba trvání zkratu			4/2s
Jmenovité mechanické zatížení terminálu	Horizontální podélné zatížení		750N		1000 N
	Horizontální boční zatížení		500 N		750N
	Vertikální síla		750N		1000 N
Mechanická životnost			2000krát
Ručně ovládaný mechanismus		Bez uzemnění	CS11(F)
		Jediné uzemnění	CS 8-6D(F)
		Dvojité uzemnění	Hlavní fréza CS14G, zemní fréza CS11
		Napětí řídicího obvodu	AC 220/380, DC 220
Motorem poháněný ovládací mechanismus		Model	CJ5/CJ6
		Napětí motoru	AC220/380, DC220
		Napětí řídicího obvodu	AC220, DC220
		Vypínací doba (jističe)	6±1s
Hmotnost produktu		Není uzemněno	360 kg	500 kg		700 kg
		Jediné uzemnění	410 kg	600 kg		800 kg
		Dvojité uzemnění	460 kg	700 kg		900 kg

Schéma rozměrů produktu

Přehled struktury řady GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Základna

2. Podpěrný izolátor

3. Kabelová koncovka

4. Stacionární vodivá trubice

5. Čtvercový kryt na vodu

6. Pohyblivá vodivá trubice

Konfigurace s jedním pólem

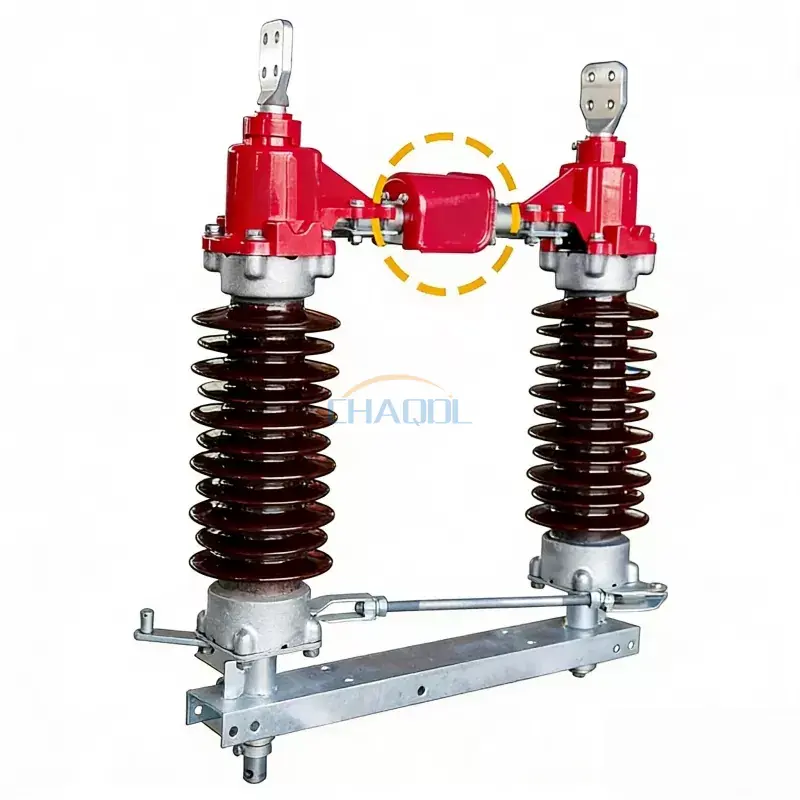

Single Pole Outdoor High Voltage Disconnect Switch

1. Ocelová konzola kanálu

2. Podpěrná základna

3. Izolační sloupek

4. Pravá výstupní svorka

5. Válcový konec vodivé tyče

6. Pláštěnka

7. Kontaktní vodivá tyč

8. Levá výstupní svorka

126kV vysokonapěťová struktura

126kV Outdoor High Voltage Disconnect Switch

1. Pevný kontakt uzemňovacího spínače

2. Kontaktní vodicí tyč

3. Nerezová pláštěnka

4. Válcová vodivá tyč

5. Pružná připojovací svorkovnice

6. Izolační podpora

7. Ložiskové pouzdro

8. Montáž základního rámu

9. Sestava pravého uzemňovacího spínače

10. Ocelová trubka uzemňovacího spínače

11. Pohyblivý kontakt uzemňovacího spínače

12. Sestava levého uzemňovacího spínače

Technické výhody ve srovnání s konvenčními produkty

Porovnávací položka	Venkovní vysokonapěťový odpojovací spínač řady GW4	Produkty konvenčního trhu
Strukturální stabilita	Zesílená ocelová základna se synchronizovaným třífázovým připojením	Nezávislý fázový provoz s vyšším rizikem nesouososti
Kontaktní výkon	Optimalizovaná vodivá trubice se sníženou odolností proti oxidaci	Standardní měděný kontakt náchylný k dlouhodobému opotřebení
Odolnost vůči povětrnostním vlivům	Navrženo pro déšť, led, vítr a znečištěné prostředí	Omezená ochrana proti nepříznivým venkovním podmínkám
Provozní režim	Podporuje ruční i motorický provoz	Většinou pouze manuální systémy
Požadavek na údržbu	Nízká údržba s dlouhými intervaly kontrol	Nutná častá údržba

Aplikační scénáře

Venkovní vysokonapěťový odpojovací spínač je široce používán v:

Vysokonapěťové přenosové rozvodny
Rozvodné sítě a rozvodné sítě
Průmyslové napájecí systémy
Obnovitelné energetické rozvodny (větrné a solární farmy)
Železniční a infrastrukturní energetické systémy

Poznámky k instalaci a provozu

Správné vyrovnání rotačního hřídele a nosné konstrukce izolátoru je rozhodující pro zajištění hladkého mechanického provozu. Základní rám musí být bezpečně uzemněn a ovládací mechanismus by měl být před zapnutím otestován, aby byl zajištěn bezpečný spínací výkon v podmínkách bez zátěže.

FAQ

Q1: Jaká je hlavní funkce tohoto venkovního vysokonapěťového odpojovacího spínače?
Poskytuje viditelnou izolaci vysokonapěťových obvodů pro zajištění bezpečné údržby a provozu systému.

Q2: Může tento spínač fungovat za těžkých venkovních povětrnostních podmínek?
Ano, je navržen pro extrémní venkovní prostředí včetně znečištění, deště, ledu a zatížení větrem.

Q3: Čím se řada GW4 liší od standardních izolátorů?
Nabízí vylepšenou mechanickou synchronizaci, silnější odolnost proti korozi a delší provozní životnost ve srovnání s konvenčními modely.

Q4: Je k dispozici motorizovaný provoz?
Ano, v závislosti na požadavcích projektu lze konfigurovat jak ruční, tak motoricky poháněné mechanismy.

Q5: Jaká průmyslová odvětví běžně používají toto zařízení?
Je široce používán v přenosu energie, rozvodnách, systémech obnovitelné energie a těžkých průmyslových elektrických sítích.
