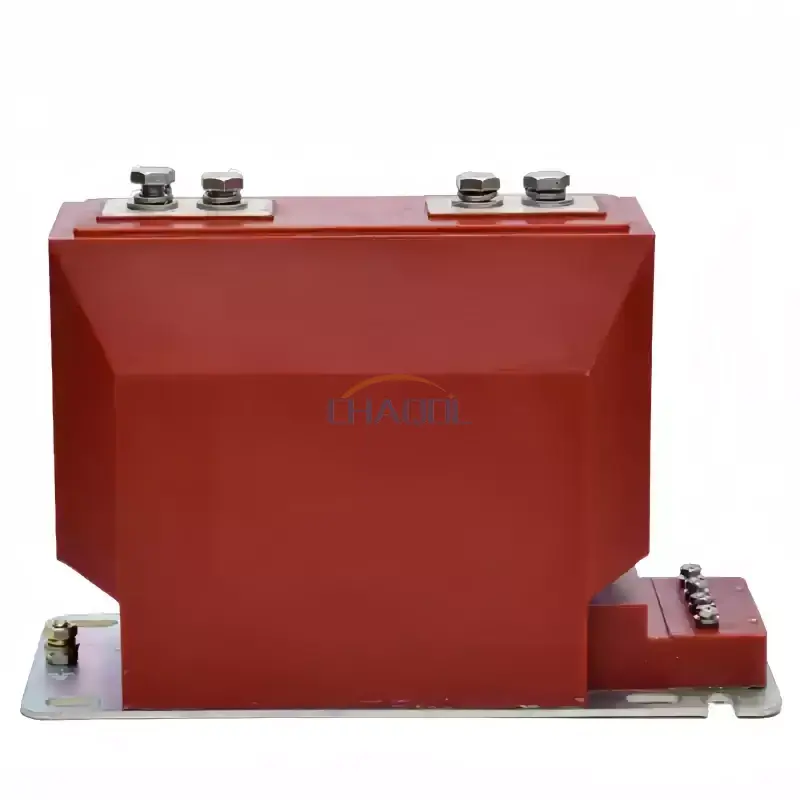

Síla Anqiangrozvíjí10KV transformátor vnitřního proudupro měření středního napětí a reléovou ochranu, s modelem LZZBJ9-10 s plně uzavřenou epoxidovou pryskyřicí, volitelným sekundárním proudem 5A/1A a několika konfiguracemi primárního proudu pro vnitřní rozvody energie.
Proudový transformátor je klíčovou součástí vysokonapěťových elektrických systémů, protože převádí vysoký primární proud na standardizovaný sekundární signál, který lze bezpečně zpracovat měřidly, monitorovacím zařízením a ochrannými relé. Transformátor vnitřního proudu LZZBJ9-10 10KV je určen pro vnitřní 10KV a nižší AC obvody při 50Hz nebo 60Hz. Jeho plně uzavřená konstrukce z epoxidové pryskyřice kombinuje izolaci, mechanickou ochranu a kompaktní instalaci do jedné konstrukce. S možnostmi primárního proudu v rozsahu od 5A do 2500A, sekundárním proudem 1A nebo 5A a úrovní izolace 12/42/75KV jej lze nakonfigurovat pro různé požadavky na měření a ochranu.
Obsah
- Co je to 10KV transformátor vnitřního proudu?
- Jak to funguje ve vysokonapěťovém systému?
- Jaké technické parametry by měli kupující zkontrolovat?
- Jaké konstrukční prvky podporují spolehlivý provoz?
- Kde se běžně používá?
- Jak byste měli vybrat správné CT?
- Často kladené otázky
- Promluvte si s Anqiang Power pro přizpůsobené řešení
Co je to 10KV transformátor vnitřního proudu?
10KV transformátor vnitřního proudu je přístrojový transformátor určený k měření a monitorování proudu ve vnitřních elektrických systémech středního napětí. Namísto přímého připojení měřicích přístrojů a ochranných relé k vysokým primárním proudům transformátor redukuje proud na standardizovanou sekundární hodnotu, kterou zvládne následné zařízení.
Model LZZBJ9-10 je určen pro obvody 10KV a nižší se jmenovitou frekvencí 50Hz nebo 60Hz. Podle specifikací výrobce používá plně uzavřenou strukturu epoxidové pryskyřice a je vhodný pro měření proudu, měření energie a ochranu relé.
Toto uspořádání vytváří elektrickou izolaci mezi primárním obvodem a měřicím nebo ochranným zařízením a zároveň poskytuje použitelný proudový signál. V důsledku toho se CT stává důležitým rozhraním mezi vysoce výkonnými elektrickými zařízeními a nízkoúrovňovými monitorovacími systémy.
Jak to funguje ve vysokonapěťovém systému?
Princip činnosti je založen na elektromagnetické indukci. Když proud protéká primárním vodičem, generuje magnetické pole v jádře CT. Sekundární vinutí pak produkuje proporcionální proud, který lze připojit k měřičům, ochranným relé nebo monitorovacím zařízením.
Například systém distribuce energie může přenášet stovky nebo tisíce ampér na primární straně, zatímco připojené monitorovací zařízení je navrženo pro mnohem menší standardizovaný proud. Správně zvolený CT poskytuje požadovaný transformační poměr, takže sekundární okruh může představovat primární provozní stav.
Měřicí a ochranné funkce
- Měření proudu:Poskytuje proporcionální signál pro elektroměry a monitorovací zařízení.
- Energetický management:Podporuje měřicí systémy používané ke sledování elektrické spotřeby a provozních podmínek.
- Ochrana relé:Dodává proudové signály do ochranných relé, když nastanou abnormální nebo poruchové stavy.
- Automatizace distribuce:Poskytuje aktuální informace pro automatizované monitorovací a řídicí systémy.
Proto je třeba CT vybrat podle požadavků na normální měření a podle ochranných charakteristik elektrického systému.
Jaké technické parametry by měli kupující zkontrolovat?
Výběr proudového transformátoru by měl začít spíše elektrickými parametry aplikace než samotnými fyzickými rozměry. Primární proud, sekundární proud, třída přesnosti, jmenovitý výkon, úroveň izolace a odolnost proti zkratu – to vše ovlivňuje to, zda je CT vhodný pro konkrétní rozváděč nebo rozvodnou instalaci.
| Parametr | Specifikace LZZBJ9-10 | Proč na tom záleží |
|---|---|---|
| Model | LZZBJ9-10 | Identifikuje návrh CT a konfiguraci produktu |
| Aplikační napětí | 10KV a méně | Definuje použitelný rozsah vysokonapěťového systému |
| Jmenovitá frekvence | 50Hz / 60Hz | Odpovídá regionálním a systémovým požadavkům na frekvenci |
| Primární proud | Konfigurace 5A–2500A | Musí odpovídat očekávanému proudu primárního okruhu |
| Sekundární proud | 1A nebo 5A | Musí odpovídat připojeným měřičům a ochranným zařízením |
| Třídy přesnosti | Konfigurace 0,2, 0,5, 10P10 | Určuje požadavky na výkon měření a ochrany |
| Jmenovitý výstup | Konfigurace 10VA / 15VA | Mělo by odpovídat zatížení připojeného sekundárního okruhu |
| Jmenovitá úroveň izolace | 12/42/75KV | Podporuje koordinaci izolace v rámci elektrického systému |
Tyto hodnoty by měly být před objednáním vždy porovnány se skutečným elektrickým návrhem, připojeným zařízením a příslušnými požadavky projektu.
Jaké konstrukční prvky podporují spolehlivý provoz?
Plně uzavřená izolace z epoxidové pryskyřice
LZZBJ9-10 využívá odlévací strukturu z epoxidové pryskyřice, která plně uzavírá vnitřní součásti. Tato konstrukce poskytuje elektrickou izolaci a zároveň chrání vnitřní sestavu před vnějšími vlivy, které se běžně vyskytují v prostředí vnitřních rozváděčů.
Kompaktní integrovaná konstrukce
Železné jádro, sekundární vinutí a izolační systém jsou integrovány do kompaktního těla. To je užitečné tam, kde mají rozváděčové panely a rozvodné skříně omezený instalační prostor. Kompaktní design může také zjednodušit integraci zařízení a uspořádání sekundárního zapojení.
Chráněné sekundární svorky
Zesílená svorkovnice poskytuje dodatečnou ochranu sekundárního vedení. Spolu s uzemňovací základnou a montážní konstrukcí to pomáhá podporovat řádnou instalaci a bezpečnější přístup během kontroly a údržby.
Více aktuálních konfigurací
Různé konfigurace primárního proudu umožňují stejné produktové řadě řešit širokou škálu distribučních aplikací. Dostupné konfigurace sahají od nízkoproudých jmenovitých až po vysokoproudé aplikace až do 2500 A, v závislosti na konfiguraci příslušného modelu.
Kde se běžně používá?
Kompaktní konstrukce a design pro střední napětí činí tento typ CT vhodným pro několik vnitřních elektrických aplikací.
- Vnitřní rozvaděč:Poskytuje proudové signály pro měřicí a ochranné obvody.
- Rozvodné skříně:Podporuje monitorování podavačů a elektrické zátěže.
- Kompaktní rozvodny:Propojuje primární okruhy s měřicími a ochrannými zařízeními.
- Průmyslové energetické systémy:Pomáhá monitorovat elektrické provozní podmínky ve výrobních zařízeních.
- Systémy hospodaření s energií:Poskytuje aktuální informace pro elektrické monitorování a analýzu.
- Automatizace distribuce:Podporuje snímání proudu pro automatizované elektrické ovládání a monitorování.
V praktických instalacích může transformátor spolupracovat s ochrannými relé, elektroměry, monitorovacími přístroji a dalšími sekundárními elektrickými zařízeními. Díky tomu je přesná specifikace zvláště důležitá při integraci CT do stávajícího systému rozváděče.
Jak byste měli vybrat správné CT?
Pro inženýry, dodavatele elektroinstalace, výrobce rozváděčů a nákupní týmy by měl být výběr produktu založen na kompletní elektrické aplikaci spíše než na samotném jmenovitém napětí.
- Potvrďte napětí systému.Ověřte, zda je CT vhodný pro skutečnou síť středního napětí, jako je 10KV aplikace.
- Určete primární proud.Vyberte primární jmenovitý proud, který odpovídá očekávaným provozním a systémovým podmínkám.
- Zvolte sekundární proud.Zkontrolujte, zda následné měřiče a ochranná relé vyžadují sekundární proud 1A nebo 5A.
- Definujte požadavek na přesnost.Měřicí a ochranné obvody mohou vyžadovat různé třídy přesnosti.
- Zkontrolujte sekundární zátěž.Jmenovitý výstup by měl být kompatibilní s připojeným sekundárním okruhem.
- Ověřte požadavky na izolaci.Ujistěte se, že úroveň izolace odpovídá elektrickému systému a návrhu projektu.
- Zkontrolujte podmínky mechanické instalace.Je třeba zkontrolovat montážní otvory, polohu svorek, dostupný prostor ve skříni a uspořádání uzemnění.
U zakázkových projektů může poskytnutí systémového napětí, primárního proudu, sekundárního proudu, třídy přesnosti, jmenovité zátěže, instalačního prostředí a zamýšlené aplikace dodavateli výrazně zlepšit výběr modelu a technickou komunikaci.
Často kladené otázky
Jaká je hlavní funkce 10KV transformátoru vnitřního proudu?
Jeho hlavní funkcí je transformace vysokého primárního proudu na standardizovaný nižší sekundární proud pro měření, monitorování energie a ochranu relé ve vysokonapěťových elektrických systémech.
Jaké možnosti sekundárního proudu jsou k dispozici?
Specifikace LZZBJ9-10 podporuje možnosti jmenovitého sekundárního proudu 1A a 5A. Příslušná volba by měla odpovídat připojenému měřicímu nebo ochrannému zařízení.
Jaký rozsah primárního proudu lze nakonfigurovat?
Uvedené konfigurace pokrývají primární jmenovitý proud od 5A do 2500A. Přesná konfigurace by měla být zvolena podle elektrických požadavků projektu.
Lze tento CT použít pro měření i ochranu?
Ano. Produkt podporuje různé kombinace tříd přesnosti pro aplikace měření a ochrany. Požadovaná konfigurace by měla být určena ze schématu ochrany a požadavků na měření.
Proč se ve struktuře CT používá epoxidová pryskyřice?
Epoxidová pryskyřice poskytuje elektrickou izolaci a mechanické zapouzdření. V plně uzavřené konstrukci také pomáhá chránit vnitřní komponenty a podporuje stabilní provoz v prostředí vnitřních rozváděčů.
Kde lze tento typ proudového transformátoru nainstalovat?
Typické aplikace zahrnují vnitřní rozvaděče, rozvodné skříně, kompaktní rozvodny, průmyslové energetické systémy, systémy energetického managementu a distribuční automatizační zařízení.
Promluvte si s Anqiang Power pro přizpůsobené řešení
Při výběru vysokonapěťového transformátoru proudu je nezbytná správná kombinace primárního proudu, sekundárního proudu, třídy přesnosti, jmenovitého výkonu, úrovně izolace a struktury instalace. LZZBJ9-10 poskytuje více možností konfigurace pro vnitřní 10KV a nižší napájecí systémy, díky čemuž je vhodný pro aplikace měření a ochrany v různých distribučních prostředích. Pokud plánujete nový projekt rozváděče, modernizujete stávající rozvodnou skříň nebo potřebujete CT nakonfigurovaný podle konkrétních elektrických parametrů, zjistěte více o 10KV transformátoru vnitřního proudu akontaktujte náss vašimi technickými požadavky na vhodné řešení od Anqiang Power.
