Jako profesionální dodavatel elektrozařízení,Síla Anqiangposkytuje12KV venkovní odpojovací spínačpro distribuční sítě středního napětí, které vyžadují spolehlivou elektrickou izolaci, bezpečný přístup k údržbě a spolehlivý venkovní provoz. Porozumění principu jeho fungování, technickým specifikacím a aplikačním požadavkům pomáhá inženýrům a týmům nákupu vybrat správné zařízení pro jejich energetické projekty.
Venkovní odpojovač 12 kV je nezbytnou součástí rozvodných systémů vysokého napětí. Navrženo především k izolaci elektrických obvodů v podmínkách bez zátěže, poskytuje viditelný oddělovací bod, který pomáhá personálu údržby identifikovat izolovanou část sítě. Model GW9-12 nabízený společností Anqiang Power se vyznačuje jednopólovou strukturou, vodivým mechanismem čepele a samosvorným designem pro praktické venkovní aplikace. Tento článek vysvětluje, jak přepínač funguje, kde se používá, na jakých technických parametrech při nákupu záleží a jak správná instalace a údržba podporuje dlouhodobou provozní spolehlivost.
12KV venkovní odpojovač je vysokonapěťové izolační zařízení používané ve venkovních elektrických sítích. Jeho primárním účelem je vytvořit izolační mezeru, když musí být část obvodu kontrolována, opravena nebo udržována. Zařízení je běžně instalováno v rozvodech, rozvodnách a dalších elektroinstalacích vysokého napětí.

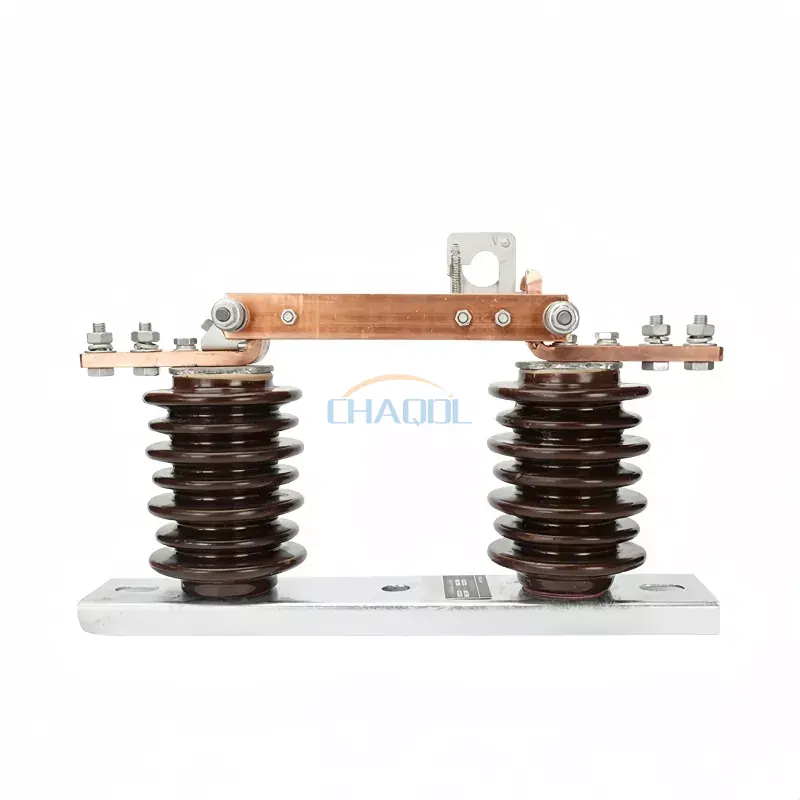

Model GW9-12 od Anqiang Power je navržen pro jednofázový provoz v třífázových linkových systémech. Jeho ovládací mechanismus umožňuje oprávněnému personálu otevřít nebo zavřít spínač pomocí vhodného izolovaného ovládacího háku v souladu s provozními pokyny výrobce a platnými postupy elektrické bezpečnosti.
Na rozdíl od jističe není běžný odpojovač navržen tak, aby přerušil normální zátěžový proud nebo zkratový proud. Musí být proto koordinován s vhodnými jističi a dalšími ochrannými prostředky. Toto rozlišení je zásadní při navrhování bezpečné spínací sekvence nebo specifikaci zařízení pro nový projekt distribuce energie.
Pro širší pochopení možností vybavení si mohou kupující prohlédnout také řadu vysokonapěťových odpojovačů Anqiang Power.
Princip činnosti venkovního odpojovače je založen na fyzickém pohybu vodivých kontaktů. Když je spínač sepnutý, jeho vodivá čepel vytvoří zamýšlené elektrické spojení. Při rozepnutí spínače za povolených podmínek bez zatížení se čepel oddělí od pevného kontaktu a vytvoří se viditelná izolační mezera.
Konstrukce GW9-12 obsahuje pevný ovládací hák a samosvorný mechanismus. Tyto funkce pomáhají operátorovi řídit spínací činnost a snižují pravděpodobnost nechtěného pohybu, když je zařízení správně nainstalováno a udržováno.
Skutečné spínací operace se musí řídit schválenými provozními pokyny systému. Viditelná mezera mezi kontakty sama o sobě nenahrazuje ověření napětí, uzemnění tam, kde je to požadováno, nebo jiná povinná elektrická bezpečnostní opatření.
Venkovní elektrická zařízení musí kombinovat spolehlivou elektrickou izolaci s mechanickou stabilitou a odolností vůči okolnímu prostředí. Při hodnocení 12KV venkovního odpojovače je zvláště důležitých několik konstrukčních úvah.
GW9-12 používá jednopólovou konfiguraci, která podporuje instalaci jednotlivých fází v třífázových rozvodech. Toto uspořádání může být vhodné pro uspořádání distribuční sítě, kde návrh instalace vyžaduje samostatná fázově namontovaná izolační zařízení.
Uspořádání otevřených kontaktů poskytuje viditelnou indikaci oddělení mezi vodivými součástmi. To pomáhá personálu identifikovat izolovanou polohu během autorizovaných postupů údržby, ačkoli formální ověření a bezpečnostní kontroly zůstávají nezbytné.
Samosvorný mechanismus pomáhá udržovat zamýšlenou mechanickou polohu a snižuje riziko náhodného spuštění. Jeho účinnost závisí na správném nastavení, instalaci a rutinní kontrole.
Izolační součásti musí odolat elektrickému namáhání souvisejícímu se jmenovitým napětím systému a okolními podmínkami v místě instalace. Při výběru zařízení by mělo být zahrnuto znečištění, vlhkost, změny teploty a přepětí související s bleskem.
Izolovaný ovládací hák může poskytnout přímou provozní metodu pro vhodné instalace. Skutečné provozní uspořádání, požadované vzdálenosti a povolené postupy musí být potvrzeny podle dokumentace zařízení a příslušných norem elektrické bezpečnosti.
Venkovní odpojovač 12 kV se používá všude tam, kde vhodně dimenzovaný vysokonapěťový obvod vyžaduje izolační bod. Jeho vhodnost závisí na návrhu elektrického systému, prostředí instalace, provozních postupech a příslušných požadavcích na veřejné služby.
Na nadzemních rozvodech mohou odpojovače izolovat vybrané úseky vedení pro kontrolu, údržbu nebo plánovanou výměnu zařízení. Správné umístění může týmům údržby pomoci pracovat na určených úsecích, aniž by to zbytečně ovlivnilo celou síť.
Rozvodny používají odpojovací spínače k vytvoření izolačních bodů kolem vybraných obvodů a zařízení. Technici musí zařízení koordinovat s jističi, přípojnicemi, transformátory, zemnícími spínači, kde je to vhodné, a provozní sekvencí rozvodny.
Továrny, zpracovatelská zařízení a další průmyslové areály mohou využívat distribuční sítě středního napětí k napájení transformátorů a následného elektrického zařízení. Správně zvolený odpojovací spínač může podpořit plánovanou údržbu poskytnutím vhodného izolačního bodu.
Energetické společnosti vyžadují vybavení, které vyhovuje jejich zavedeným spínacím postupům a postupům údržby. Výběr by měl brát v úvahu technické specifikace, podmínky prostředí, požadavky na kontrolu a schválené normy zařízení.
U projektů, které vyžadují jak přerušovací, tak ochranné funkce, by měli inženýři vyhodnotit vhodný jistič nebo zátěžový spínač, spíše než předpokládat, že odpojovací spínač může provést každou spínací povinnost.
Technické specifikace určují, zda je odpojovač vhodný pro zamýšlenou síť. Informace o produktu pro řadu Anqiang Power GW9-12 ji identifikují jako venkovní odpojovací spínač třídy 12KV. Podrobný plán hodnocení by měl být před zadáním objednávky potvrzen podle aktuální technické dokumentace výrobce.
| Parametr | Co by si měli kupující ověřit | Proč na tom záleží |
|---|---|---|
| Model | GW9-12 nebo specifikovaný model projektu | Potvrzuje zamýšlenou konfiguraci zařízení. |
| Jmenovité napětí | Kompatibilita s napětím systému a třídou zařízení | Pomáhá zajistit vhodnou elektrickou izolaci a vhodnost použití. |
| Jmenovitý proud | Jmenovitý trvalý proud požadovaný projektem | Určuje vhodnost pro zamýšlené normální provozní podmínky. |
| Výkonově-frekvenční výdržné napětí | Výrobcem deklarovaný stupeň izolace | Označuje specifikovaný izolační výkon za podmínek testu výkonové frekvence. |
| Bleskový impuls vydrží napětí | Specifikovaná úroveň impulzní izolace | Podporuje hodnocení koordinace izolace a požadavků na přechodná přepětí. |
| Krátkodobý výdržný proud | Zadaná velikost proudu a trvání | Pomáhá posoudit schopnost zařízení odolávat účinkům poruchového proudu, když je zavřeno. |
| Mechanická odolnost | Deklarovaný počet provozních cyklů | Poskytuje referenci pro mechanickou odolnost za specifikovaných zkušebních podmínek. |
| Ovládací mechanismus | Ruční ovládání háku nebo jiné schválené uspořádání | Určuje provozní požadavky a kompatibilitu s postupy na místě. |
| Ekologická vhodnost | Nadmořská výška, znečištění, teplota, vítr a podmínky instalace | Pomáhá potvrdit, že zařízení je vhodné pro skutečné místo. |
Důležité:Výše uvedená tabulka je kontrolní seznam nákupu, nenahrazuje ověřený hodnotící list produktu. Kupující by si měli vyžádat přesné možnosti jmenovitého proudu, úrovně izolace, krátkodobou odolnost, rozměry a příslušné normy pro konkrétní nabízenou konfiguraci.
Výběr správného 12KV venkovního odpojovacího spínače vyžaduje více než jen shodu s označením napětí. Inženýři a nákupní týmy by před dokončením specifikace měli posoudit kompletní elektrické a mechanické požadavky.
Zkontrolujte jmenovité síťové napětí, maximální napětí systému, požadovaný trvalý proud a požadavky na koordinaci izolace. Tyto hodnoty by měly být v souladu s projektovým jednořádkovým diagramem a technickými specifikacemi.
Určete předpokládaný zkratový proud a požadovanou krátkodobou odolnost. Odpojovací spínač může muset zůstat sepnutý, dokud je poruchový proud odstraněn ochranným zařízením, takže jeho odolnost musí být vhodná pro instalaci.
Zvažte nadmořskou výšku, okolní teplotu, vlhkost, nečistoty ve vzduchu, expozici pobřežní soli a mechanické zatížení. Venkovní instalace mohou vyžadovat specifickou izolaci, ochranu proti korozi nebo montážní opatření, aby byly splněny podmínky na místě.
Určete, zda projekt vyžaduje jako součást sestavy ručně ovládaný spínač, alternativní provozní uspořádání nebo uzemňovací spínač. Požadavky na uzemnění by měly být řešeny v celkovém návrhu systému spíše než se předpokládat, že budou zahrnuty do každé standardní konfigurace.
Vyžádejte si technický list výrobku, rozměrové výkresy, pokyny k instalaci, dokumentaci k běžným a typovým zkouškám, kde je to vhodné, a podrobnosti o příslušných normách. Potvrďte, že dodaná konfigurace splňuje požadavky místního dodavatele nebo projektového úřadu.
Spolehlivé zásobování také zahrnuje kontrolu konzistence výroby, technické komunikace, dostupnosti náhradních dílů a poprodejní podpory. Anqiang Power nabízí řadu odpojovacích spínačů a poskytuje pokyny pro výběr produktů pro různé elektrické aplikace. Kupující mohou diskutovat o požadavcích projektu prostřednictvím produktové řady odpojovacích spínačů.
Správná instalace a běžná kontrola pomáhají zachovat provozní spolehlivost venkovních odpojovačů. Intervaly údržby by se měly řídit pokyny výrobce, podmínkami na místě, provozní četností a požadavky odpovědného provozovatele veřejné služby nebo zařízení.
Veškeré instalační a údržbářské práce musí provádět kvalifikovaný personál podle schváleného bezpečnostního postupu. Obvod musí být umístěn v ověřeném bezpečném stavu s izolací, testováním napětí, uzemněním a blokováním podle potřeby. Nikdy nepoužívejte konvenční odpojovač k přerušení proudu zátěže, pokud není zařízení speciálně navrženo a dimenzováno pro tento účel.
Jeho hlavní funkcí je izolovat vhodný obvod středního napětí v podmínkách bez zátěže a zajistit viditelnou mezeru mezi kontakty. To podporuje údržbu a kontrolu při použití s příslušnými postupy přepínání, ověřování a uzemnění.
Konvenční odpojovací spínač není určen k přerušení normálního zatěžovacího proudu nebo zkratového proudu. Správně dimenzovaný jistič nebo jiné vhodné spínací zařízení musí provést požadovanou přerušovací činnost před tím, než se aktivuje odpojovač.
Síla Anqiang GW9-12 je venkovní, jednopólový vysokonapěťový odpojovač určený pro vhodné distribuční aplikace třídy 12KV. Může být použit pro individuální fázový provoz v třífázových linkových systémech, v závislosti na schváleném návrhu instalace.
Mezi klíčové parametry patří jmenovité napětí, jmenovitý proud, výkonově-frekvenční výdržné napětí, výdržné napětí bleskového impulsu, krátkodobý výdržný proud, mechanická odolnost, ovládací mechanismus a vhodnost prostředí. Přesné hodnoty je nutné ověřit v datovém listu pro vybraný model.
Frekvence kontrol závisí na pokynech výrobce k údržbě, prostředí na místě, četnosti spínání a požadavcích sítě. Pravidelné kontroly by se měly týkat izolace, vodivých kontaktů, mechanických spojů, montážního hardwaru a důkazů přehřívání nebo koroze.
Uveďte systémové napětí, požadovaný jmenovitý proud, instalační prostředí, požadavky na izolaci, požadavky na odolnost proti zkratu, provozní metodu, konfiguraci uzemnění, příslušné normy a množství projektu. Nákresy nebo specifikace zařízení mohou dodavateli pomoci doporučit vhodnou konfiguraci.
12KV venkovní odpojovač je důležitým izolačním prvkem ve vysokonapěťových distribučních sítích. Jeho hodnota spočívá v poskytnutí vhodného izolačního bodu pro údržbu, podpoře jasných spínacích postupů a integraci s širším systémem ochrany a uzemnění. Výběr správného modelu vyžaduje pečlivé přezkoumání elektrických jmenovitých hodnot, izolačního výkonu, mechanického provedení, podmínek na místě a příslušných norem. Správná instalace, kvalifikovaný provoz a pravidelná kontrola jsou stejně důležité pro spolehlivý servis.
Pokud získáváte 12KV venkovní odpojovací spínač pro projekt rozvodné sítě, rozvodny nebo průmyslové distribuce, Anqiang Power vám může pomoci přezkoumat požadavky vaší aplikace a určit vhodnou konfiguraci produktu. Sdílejte své technické specifikace, provozní podmínky a požadavky na množství s naším týmem.Kontaktujte násdnes prodiskutujte výběr produktu, vyžádejte si podrobnou technickou dokumentaci a získejte cenovou nabídku šitou na míru vašemu projektu.
