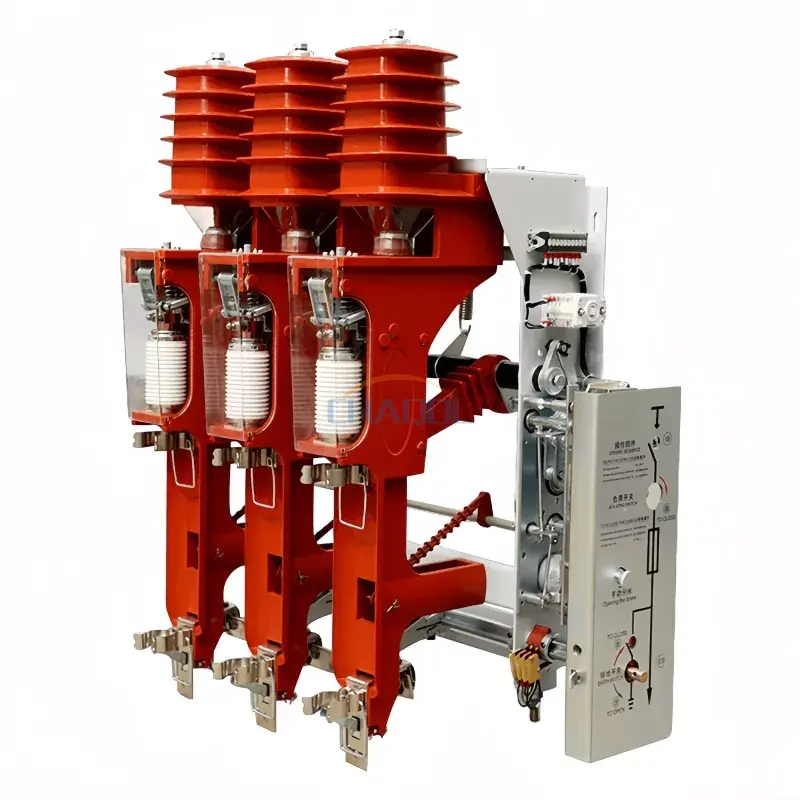

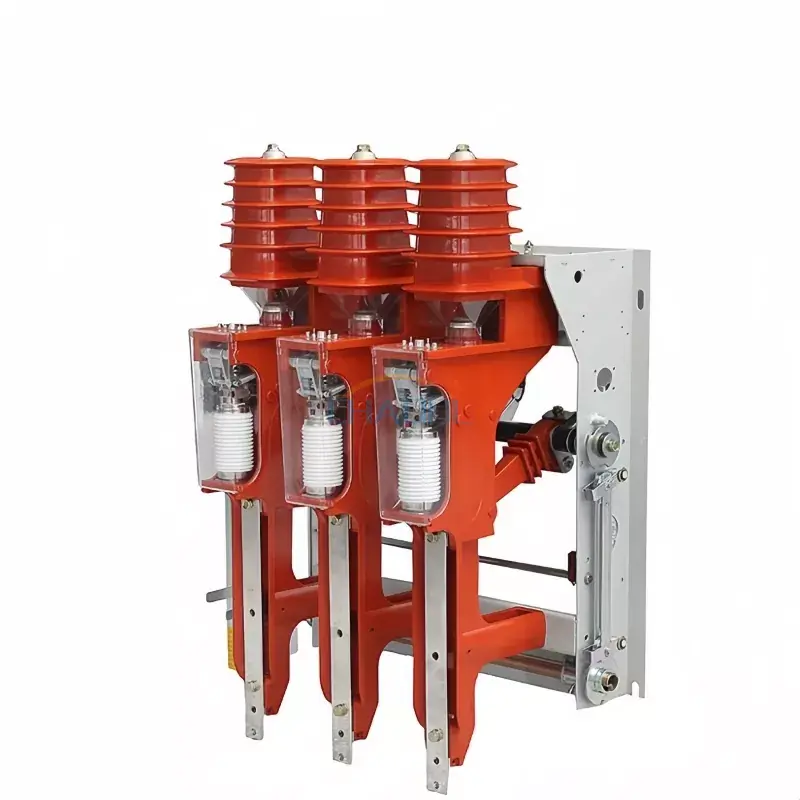

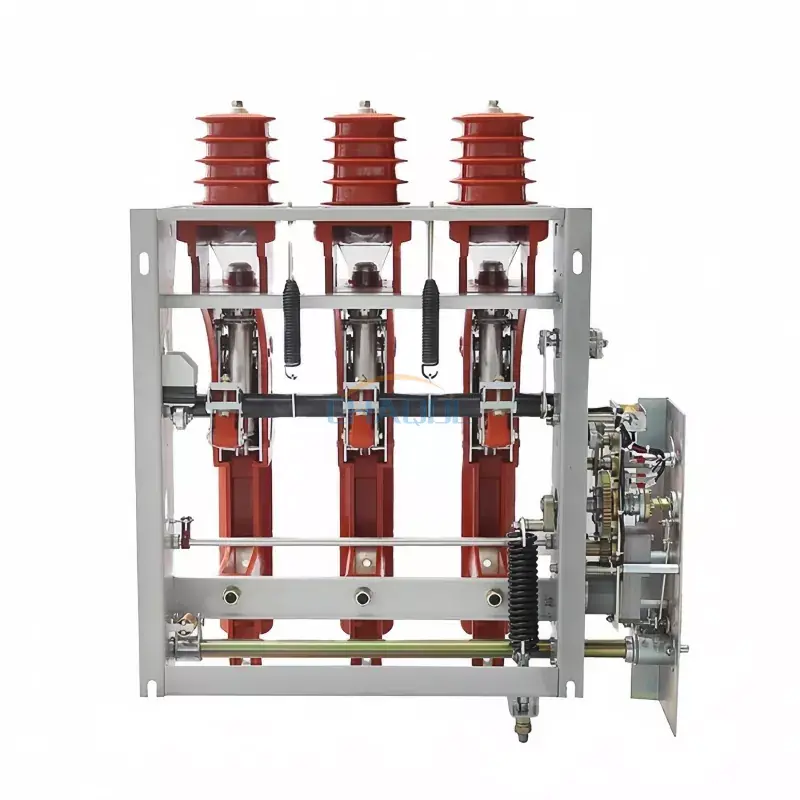

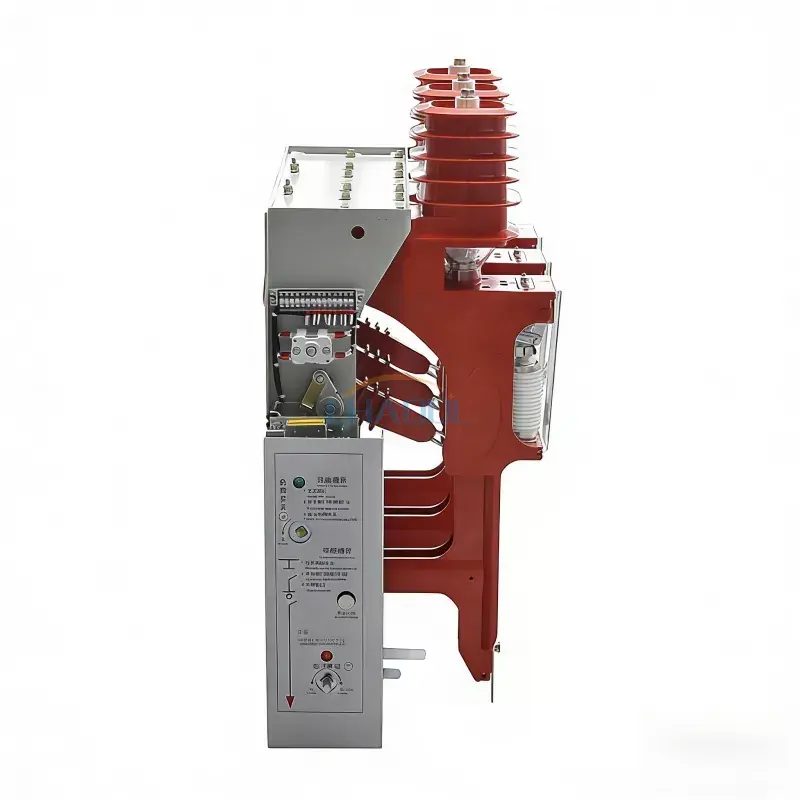

Vnitřní spínač vysokého napětí

Model:FZN25-12/FZR25-12D

Anqiang Power je čínský výrobce vnitřních vysokonapěťových zátěžových spínačů. Naše zátěžové spínače se vyznačují unikátní konstrukcí převodové struktury, kde zhášecí komora oblouku odolává pouze vysokému napětí v momentech sepnutí a otevření. Proto jsou kompaktní a lehké a umožňují současnou činnost jak izolačního kontaktu, tak kontaktu pro zhášení oblouku.

Odeslat dotaz

Popis výrobku

Síla Anqiangpředstavuje řadu FZN25 a FZRN25, novou generacivnitřní vysokonapěťové spínače zátěžepro 12kV, 50Hz kruhové hlavní jednotky (RMU). Navrženo s apřímočinný oddělovací kontakt spojený s vakuovým zhášedlem, tyto spínače dodávajívytváření/lámání bez obloukua robustníochrana proti zkratu(pro FZRN25). Ať už provozujete rozvodnu, sběrnou skříň větrné energie nebo průmyslový závod, naše řada FZN25/FZRN25 zajišťuje spolehlivé řízení zátěže a bezpečnost.

FZN25 vs FZRN25: Který model vyhovuje vašemu transformátoru a aplikaci RMU?

FZN25-12D/T630-20

Spínač čistého zatížení

✓ Jmenovitý proud:630A
✓ Přerušení zkratu:Žádné (žádná pojistka)
✓ Nejlepší pro:Přepínání kabelové smyčky, hlavní vypínač RMU, časté zatěžovací cykly
✓ Typické použití:Spínání až 1250kVA transformátoru naprázdno

FZRN25-12D/T125-31.5

Pojistka-kombinovaný spotřebič

✓ Jmenovitý proud:125A (zátěž) / 31,5kA (porucha)
✓ Přerušení zkratu:31,5kA (pojistka SDLAJ-12)
✓ Nejlepší pro:Primární ochrana transformátoru, izolace poruch do 31,5kA
✓ Přenosový proud:2000A (hladká koordinace spínače pojistky a zátěže)

📍 Průvodce aplikací a výběrem: Scénáře ze skutečného světa

✅ Scénář 1: 12kV kruhová hlavní jednotka (RMU) jako přepínač příchozí/smyčka
PoužitíFZN25jako hlavní vypínač zátěže. Zvládá proud smyčky 630A, uzavírá a otevírá kruhovou síť. Integrovaný uzemňovací spínač zajišťuje bezpečné uzemnění během údržby.

✅ Scénář 2: Ochrana podavače transformátoru (např. 1000 kVA, 1250 kVA)
VybratFZRN25. Pojistka (SDLAJ-12) odstraní mezifázové a zemní poruchy až do 31,5 kA, zatímco vakuový spínač zátěže zvládá normální zátěžový proud až 125 A. Ideální provětrné/solární sběrné skříněakompaktní rozvodny.

✅ Scénář 3: Přepínání transformátoru naprázdno (≤1250 kVA)
Oba FZN25 a FZRN25 mohou vypínat transformátory naprázdno díky vysoké rekuperaci dielektrika vakuového zhášedla. Pokud však očekáváte časté zkratové poruchy, vždy preferujteFZRN25.

📋 Technické specifikace

Název projektu	Hodnota parametru
Název projektu	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Jmenovité napětí	12 KV
Jmenovitá frekvence	50 Hz
Jmenovitý proud dynamické stability	50 KA	—
Jmenovitý vypínací proud aktivní zátěže	630 A	125 A
Jmenovitý vypínací proud s uzavřenou smyčkou	630 A	125 A
Jmenovitý nabíjecí a vypínací proud kabelu	10 A
Vypnutí nezatíženého transformátoru (kapacita)	1250 KVA
Jmenovitý zkratový vypínací proud	—	31,5 KA
Jmenovitý přenosový proud	—	2000 A
Model pojistky	—	SDLAJ-12
Výkon nárazové energie	—	2–5 J (střední)
Jmenovitý zkratový zapínací proud	50 KA
Jmenovitý dynamický stabilizační proud uzemňovacího spínače	50 KA
Zemnicí spínač 2S, tepelně stabilní proud	20 KA
Jmenovité napětí pomocného obvodu	AC/DC220,110
Mechanická životnost	10 000krát

📐 Obrysové výkresy a členění součástí

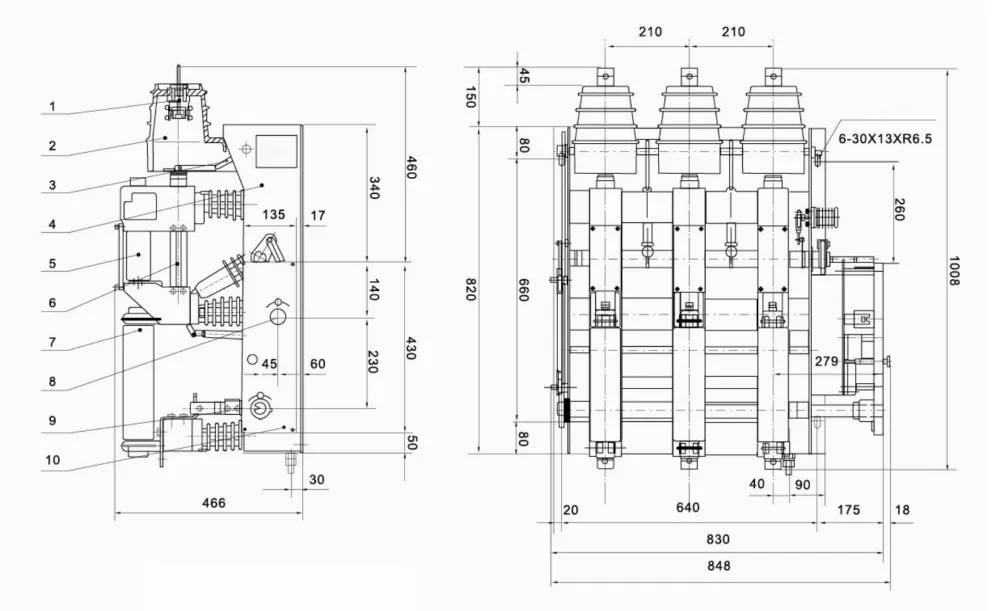

FZRN25-12D– 1. Stacionární kontakt, 2. Izolační kryt, 3. Ventil, 4. Rám, 5. Vakuový zhášedlo, 6. Vodivý válec, 7. Pojistka, 8. Šachta zásobníku energie, 9. Hřídel uzemňovacího spínače, 10. Ovládací panel.

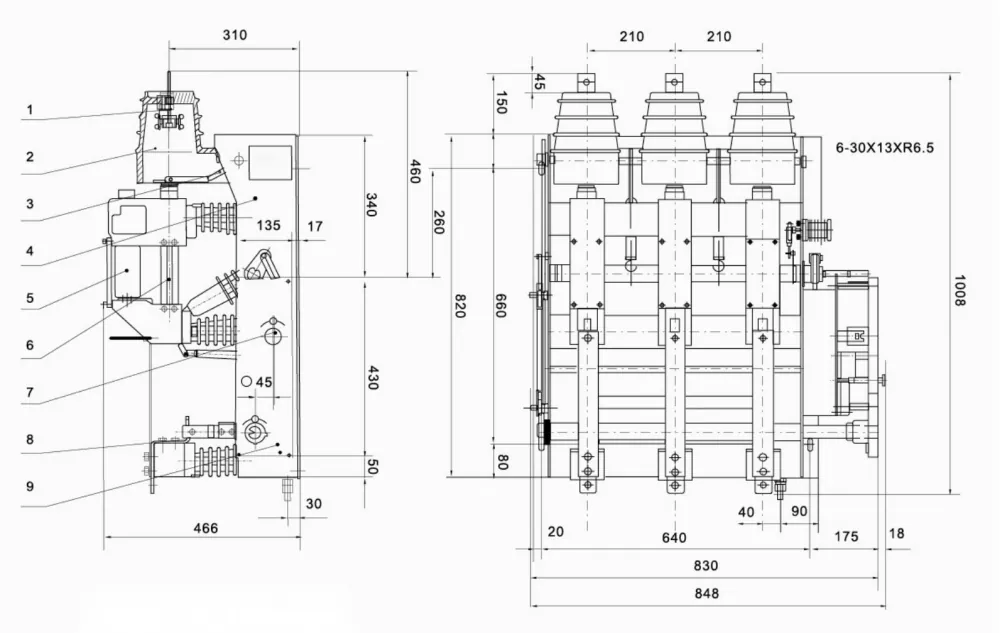

FZN25-12D– stejně robustní konstrukce, ale bez držáku pojistky. Přímočinný oddělovací kontakt + vakuové zhášedlo zajišťuje bezpečné spínání zátěže.

Oba modely jsou kompatibilní sKYN28-12, HXGN-12 a modulární skříně RMU. K dispozici je volitelný mechanismus elektromotoru pro vzdálenou integraci SCADA. Kontaktujte nás pro CAD výkresy (DXF/PDF).

🏭 Proč Anqiang Power? – Váš spolehlivý partner pro spínače zátěže 12 kV

Přímo v továrně– Žádný prostředník, lepší cena a dodací lhůta (15-25 dní).
Typ testován– GB3804, IEC 60265-1, plně certifikováno.
Přizpůsobení připraveno– Elektrické ovládání, pomocné spínače, speciální blokování.
Globální reference– Dodáváno do jihovýchodní Asie, Středního východu, Afriky, Jižní Ameriky.

📌Reálné reference projektu:

✅ Filipíny– 200+ jednotek FZN25-12D/T630-20 dodaných energetické společnosti v Metro Manila pro modernizaci skříně RMU (2024–2025).

✅ Vietnam– 150 sad FZRN25-12D/T125-31.5 rozmístěných ve sběrných skříních solární farmy (provincie Binh Thuan, projekt 50 MW).

Často kladené otázky

Q1: Jaký je rozdíl mezi FZN25 a FZRN25?
A: FZN25 je čistě zátěžový spínač (max 630A, bez vnitřní pojistky). FZRN25 je pojistkové kombinované zařízení (spínač zátěže + pojistka), které dokáže přerušit zkratové proudy až do 31,5 kA. Použijte FZRN25, když potřebujete ochranu transformátoru proti zkratu.

Q2: Co znamená „jmenovitý přenosový proud“ na FZRN25?
A: Přenosový proud (2000A) je maximální proud, který může spínač zátěže přerušit, když je aktivována pojistka. Nad touto hodnotou poruchu přeruší pouze pojistka. FZRN25 společnosti Anqiang Power zajišťuje spolehlivou koordinaci.

Q3: Mohu nainstalovat elektrický pohon na FZN25/FZRN25?
Odpověď: Ano, oba podporují elektrický provoz s AC/DC 110V nebo 220V. Ideální pro dálkové ovládání a SCADA systémy.

Q4: Jaká je mechanická životnost těchto zátěžových spínačů?
Odpověď: 10 000 operací za normálních provozních podmínek díky utěsněnému vakuovému zhášedlu a robustnímu pružinovému mechanismu.

Q5: Poskytujete vzorky před hromadnou objednávkou?
A: Rozhodně. Předprodukční vzorky jsou k dispozici s dodací lhůtou 7-10 dní. Podporujeme také tovární svědecké testy.
