Odpínač zátěže 12kV pro vnitřní použití SF6

Model:FLN36-12

Vnitřní 12KV odpínač zátěže SF6 vyrobený společností Anqiang Power je multifunkční rozváděč, který integruje zátěžový spínač, uzemňovací spínač a odpojovač do jedné jednotky. Je umístěn v plně utěsněném a vyztuženém pouzdře z epoxidové pryskyřice, naplněné 0,045 MPa plynem SF6. Výrobek se může pochlubit vynikajícími izolačními a spínacími schopnostmi.

Odeslat dotaz

Popis výrobku

12kV vnitřní odpínač zátěže SF6 (model FLN36-12D) je vysokonapěťové spínací zařízení určené pro kompaktní vnitřní rozvody elektrické energie. Integruje funkce spínání zátěže a uzemnění v uzavřené komoře s plynem SF6, což zajišťuje stabilní dielektrický výkon a spolehlivé zhášení oblouku za podmínek častého provozu.

Běžně se používá v okružních hlavních jednotkách (RMU), kovových uzavřených rozváděčích, plynem izolovaných rozváděčích (GIS) a prefabrikovaných rozvodnách. Hraje klíčovou roli při izolaci vadných úseků, zajištění bezpečné údržby a zlepšení celkové spolehlivosti distribuční sítě.

Přehled produktu

Tento spínač, vyrobený pro distribuční systémy třídy 12 kV, má třípolohovou strukturu („zavřeno – otevřeno – uzemnění“), což umožňuje bezpečnou a viditelnou izolaci. Utěsněná konstrukce nádrže SF6 snižuje vliv prostředí a zajišťuje dlouhodobou stabilitu izolace i ve vysoce vlhkém nebo prašném vnitřním prostředí.

V praktických aplikacích,Odpínač zátěže 12kV pro vnitřní použití SF6je široce používán v průmyslových rozvodnách, rozvodnách a kompaktních elektrických panelech, kde jsou kritickými požadavky optimalizace prostoru a provozní bezpečnost.

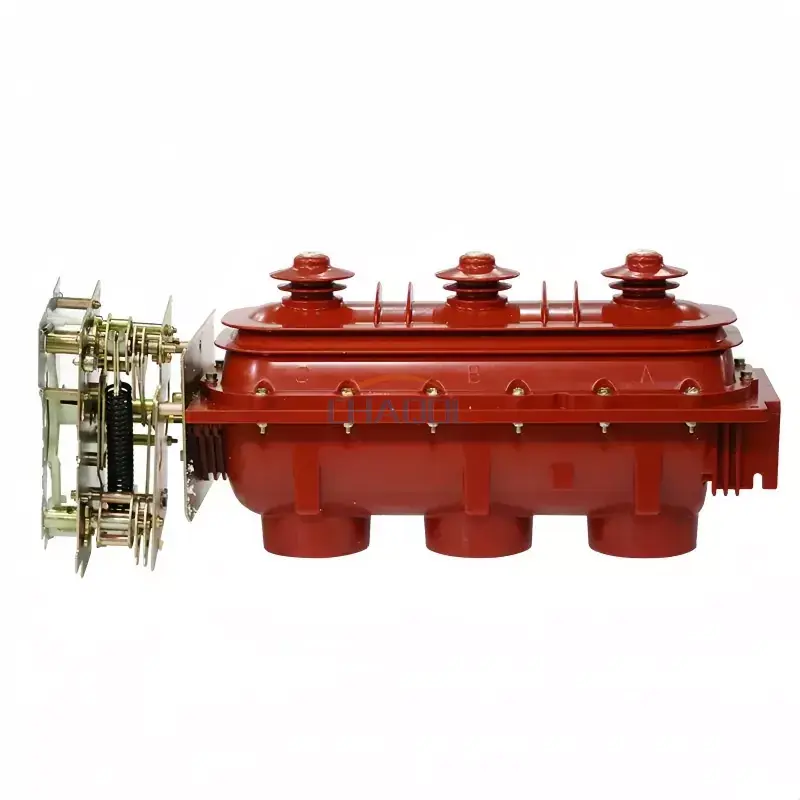

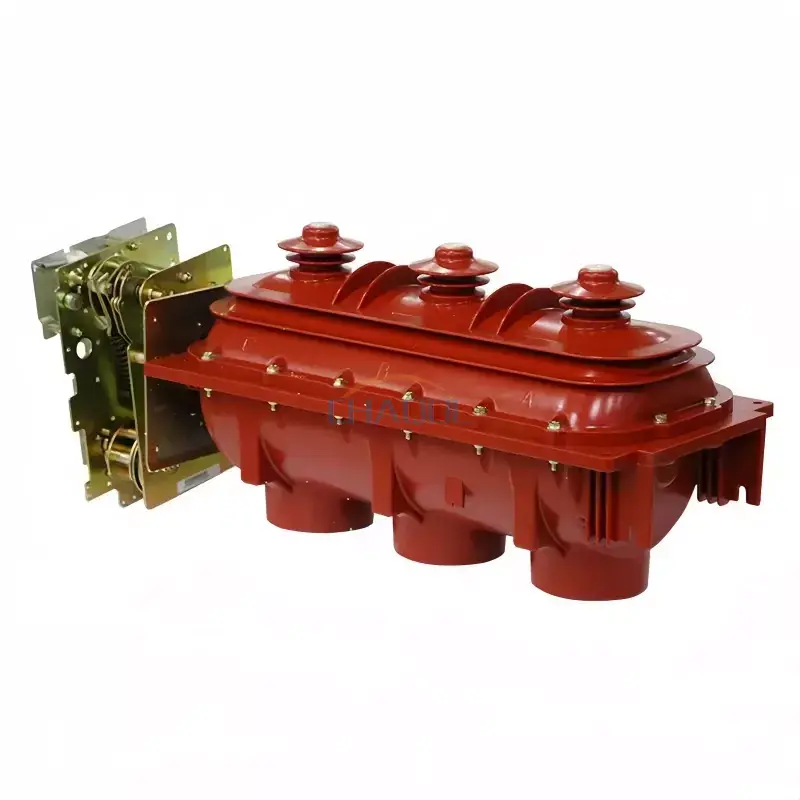

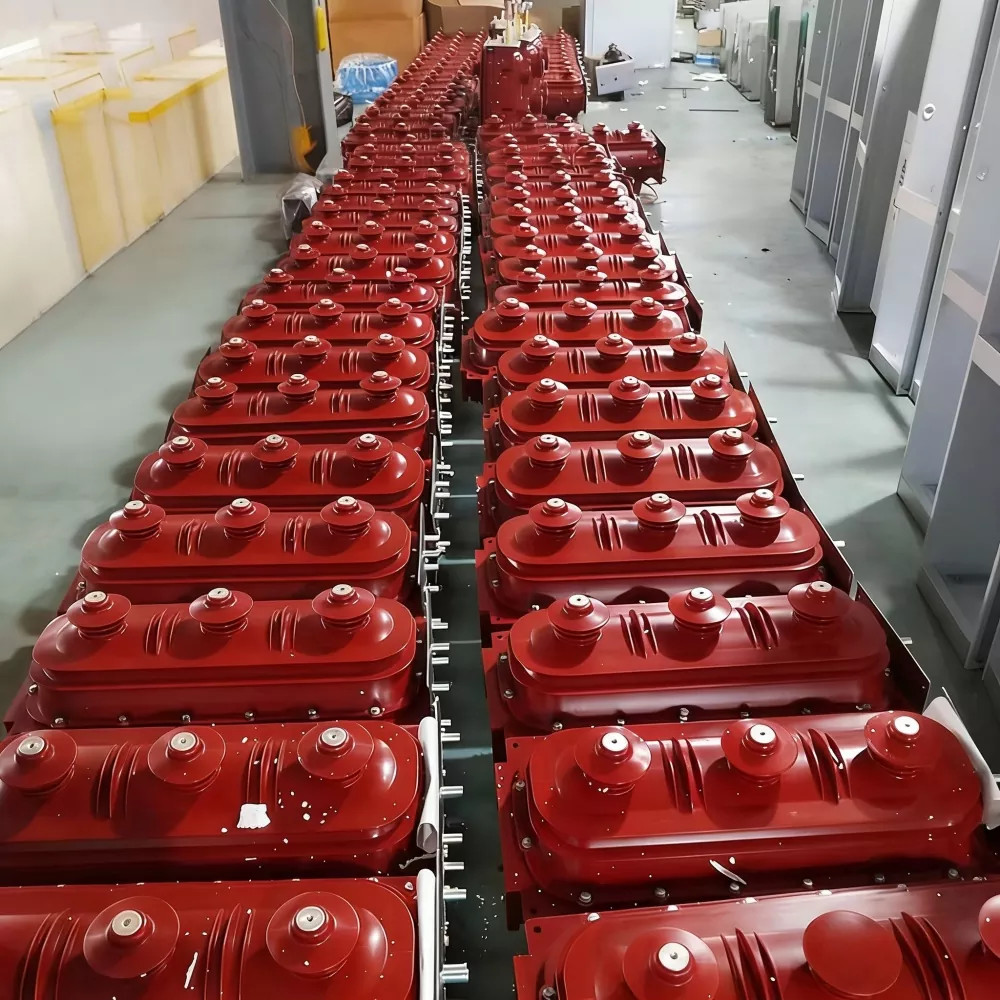

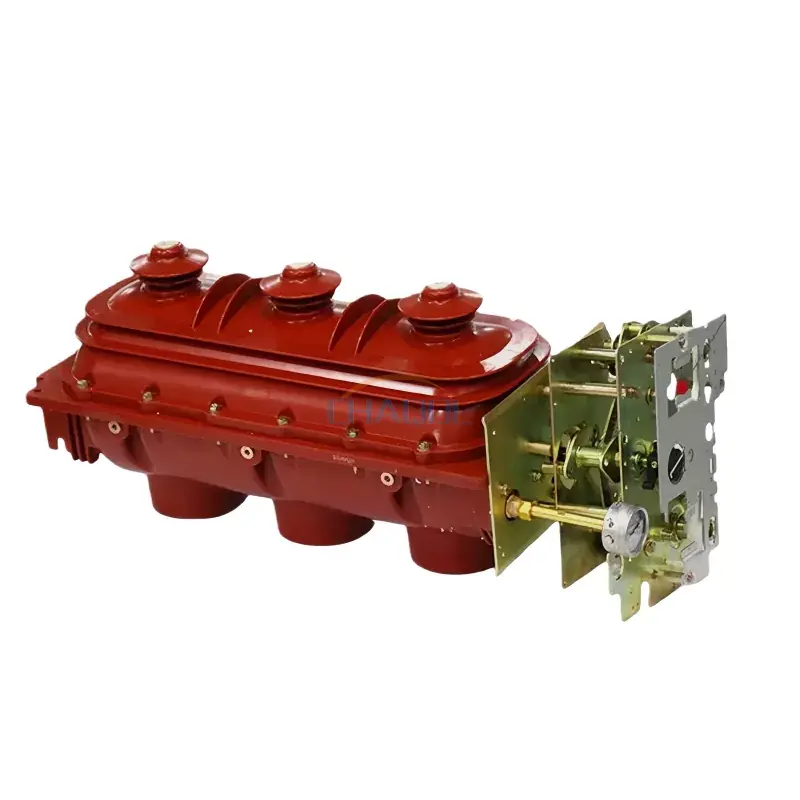

Aktuální fotografie produktů

12kV Indoor SF6 Load Break Switch

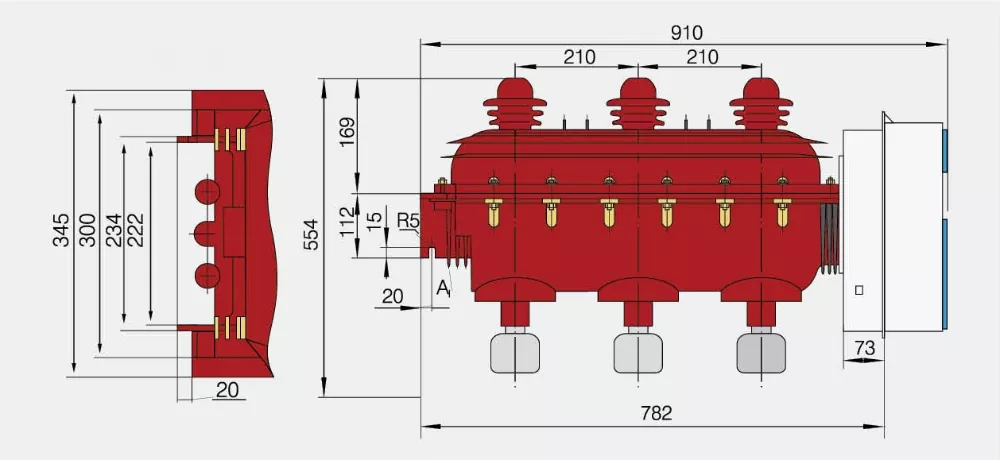

Schéma rozměrů produktu

12kV Indoor SF6 Load Break Switch

Technické výhody

Jednou z hlavních výhodOdpínač zátěže 12kV pro vnitřní použití SF6je jeho plně utěsněná konstrukce s plynovou izolací, která minimalizuje rizika oxidace a kontaminace vodivých součástí. To výrazně prodlužuje životnost a snižuje četnost údržby.

Spínací systém je optimalizován pro vysokou dielektrickou pevnost, umožňuje bezpečné přerušení zátěžových proudů a koordinaci ochrany proti zkratu v kombinaci s vysokonapěťovými pojistkami nebo ochrannými relé.

Kromě toho nabízí stabilní mechanický výkon s konzistentním provozním točivým momentem, takže je vhodný pro opakované přepínání v prostředích automatizace distribuce.

Technické parametry

Název projektu	Hodnota parametru
Jmenovité napětí	12 kV
Jmenovitá frekvence	50 Hz
Jmenovitý proud	630 A
Jmenovitý krátkodobý výdržný proud zátěžového spínače	20/3 KA/S
Jmenovitý krátkodobý výdržný proud uzemňovacího spínače	20/2 KA/S
1minutové výdržné napětí napájecí frekvence	42/48 KV
Bleskový impuls vydrží napětí	75/85 KV
Mechanická životnost	2000krát
Jmenovitý tlak plynu SF6 (přetlak při 20℃)	0,04-0,05 Mpa
Odpor hlavního obvodu	≤80 μΩ
Rychlost otevírání a zavírání	≥ 2,6 m/s
Synchronizace spínání (otvírání a zavírání)	≤ 6
Míra úniku plynu SF6	≤ 0,01

Technické parametry pojistek

Model	Jmenovité napětí	Jmenovitý proud pojistky	Jmenovitý proud pojistkového prvku
SDLAJ	12kv	40A	6,3/10/16/20/25/31,5/40
SFLAJ	12kv	100A	50/63/71/80/100
SKLAJ	12kv	125A	125

Aplikační scénáře

TheOdpínač zátěže 12kV pro vnitřní použití SF6je široce používán v sekundárních distribučních sítích, průmyslových energetických systémech a řešeních kompaktních rozvoden. Je zvláště vhodný pro aplikace vyžadující časté spínání, vysokou bezpečnostní izolaci a kompaktní instalační prostor.

Typické případy použití zahrnují kruhové hlavní jednotky, prefabrikované rozvodny, městská distribuční centra a systémy sběru energie z obnovitelných zdrojů.

FAQ

Q1: Jaká je hlavní funkce?
A: Používá se pro spínání zátěžového proudu, izolování vadných sekcí a zajištění bezpečné údržby ve vnitřních rozvodech vysokého napětí 12kV. Utěsněná struktura SF6 poskytuje stabilní zhášení oblouku a dlouhou životnost.

Q2: Kde se obvykle používá 12kV vnitřní odpínač zátěže SF6?
Odpověď: Je široce používán v okružních hlavních jednotkách (RMU), plynem izolovaných rozváděčích, prefabrikovaných rozvodnách a průmyslových distribučních systémech, kde je vyžadován kompaktní design a vysoká spolehlivost.

Q3: Jaké jsou výhody izolační technologie SF6?
Odpověď: Plyn SF6 nabízí vynikající dielektrickou pevnost a schopnost zhášení oblouku, což zlepšuje bezpečnost spínání, snižuje potřebu údržby a zvyšuje provozní stabilitu ve vysokonapěťových systémech.

Q4: Může to fungovat s ochrannými pojistkami?
Odpověď: Ano, běžně se kombinuje s vysokonapěťovými pojistkami pro zajištění ochrany proti zkratu a zlepšení koordinace systému v distribučních sítích.

Q5: Je toto zařízení vhodné pro časté spínání?
Odpověď: Ano, je navržen pro časté provozní scénáře v průmyslových a užitkových energetických systémech a zajišťuje stabilní mechanický a elektrický výkon při dlouhodobém používání.
