Boční vakuový jistič 24 kV

TheBoční vakuový jistič 24 kV(Model: ZN63A (VS1)-24) je vysoce výkonný vnitřní vysokonapěťový jistič určený pro třífázové napájecí systémy AC 50Hz se jmenovitým napětím 24kV. Integruje ovládací mechanismus a vakuové zhášedlo do kompaktní konstrukce, která poskytuje spolehlivou ochranu, spínání a řízení pro rozvodny, elektrárny, průmyslová zařízení a rozvodné systémy. Jistič je k dispozici v pevné i výsuvné verzi, aby vyhovoval různým konfiguracím rozváděčů.

Díky pokročilé technologii vakuového přerušení, vysoké mechanické odolnosti a nízkým nárokům na údržbu je tento jistič ideální pro aplikace zahrnující časté spínání. Je široce používán v metalurgii, hornictví, chemických závodech, uhelném průmyslu, rozvodnách a projektech obnovitelné energie, kde je nezbytná bezpečná a spolehlivá distribuce energie.

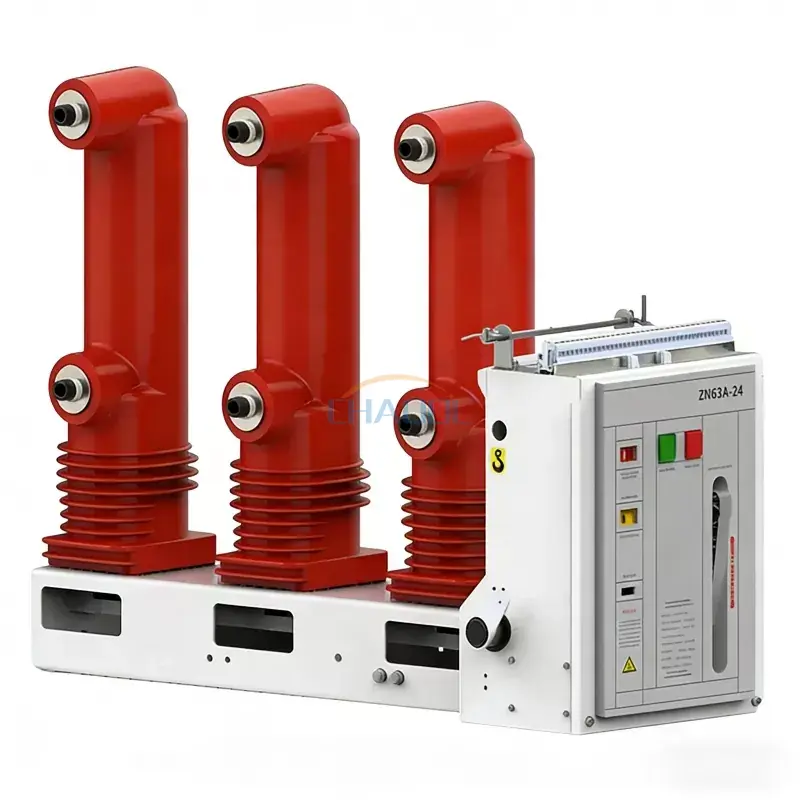

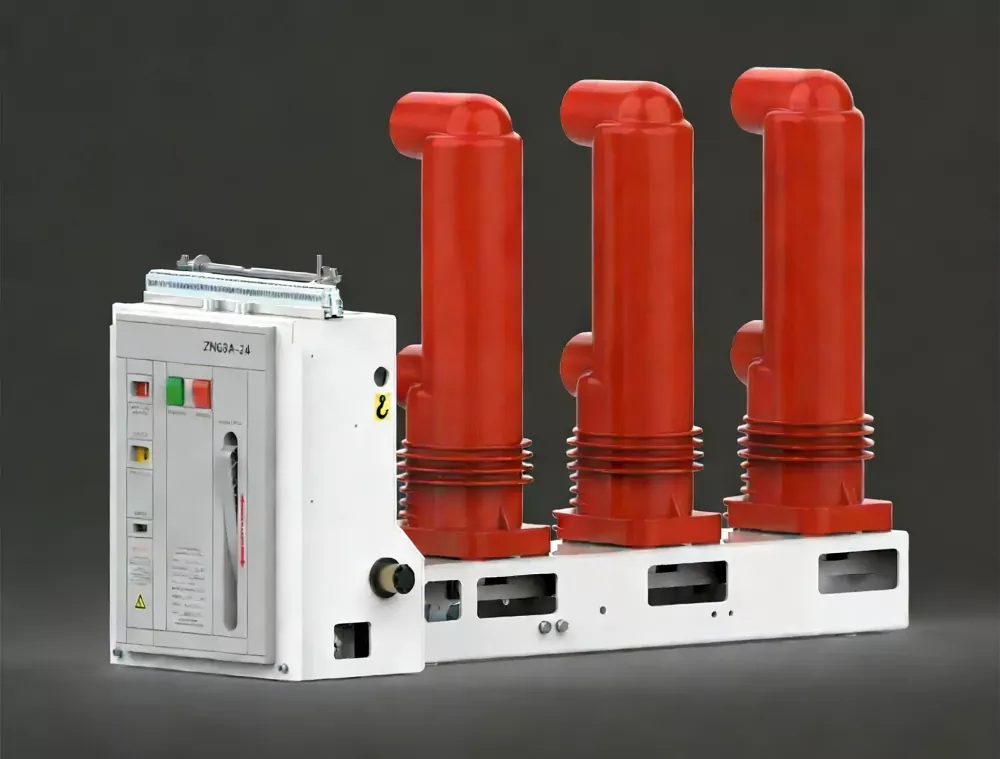

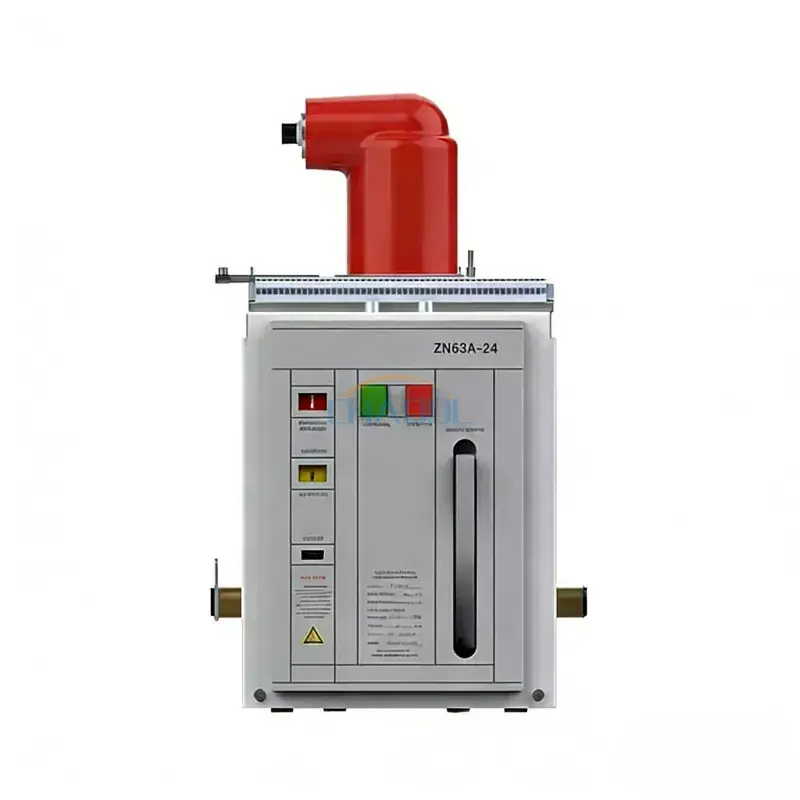

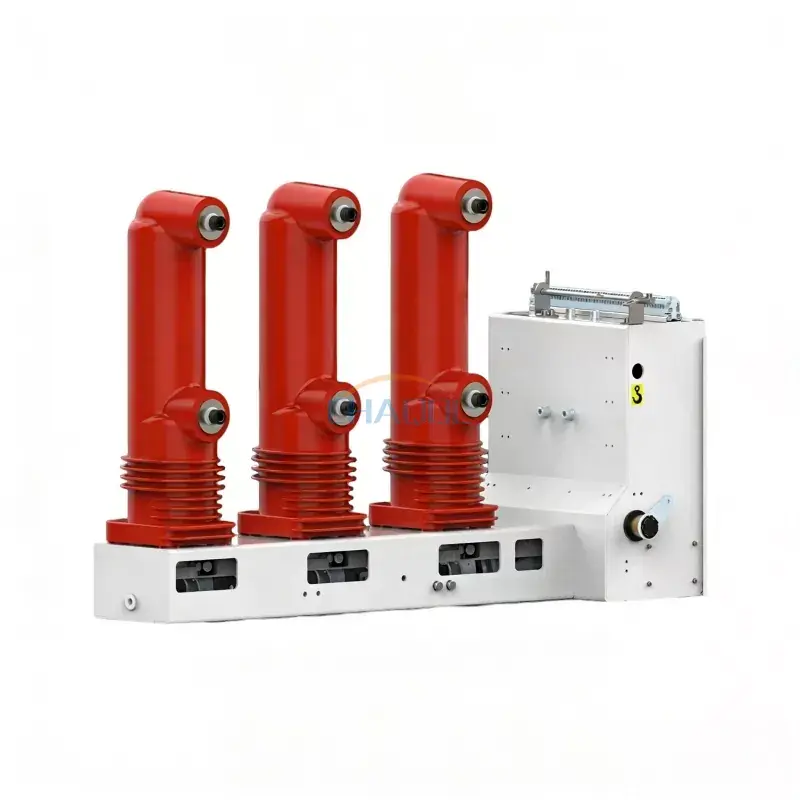

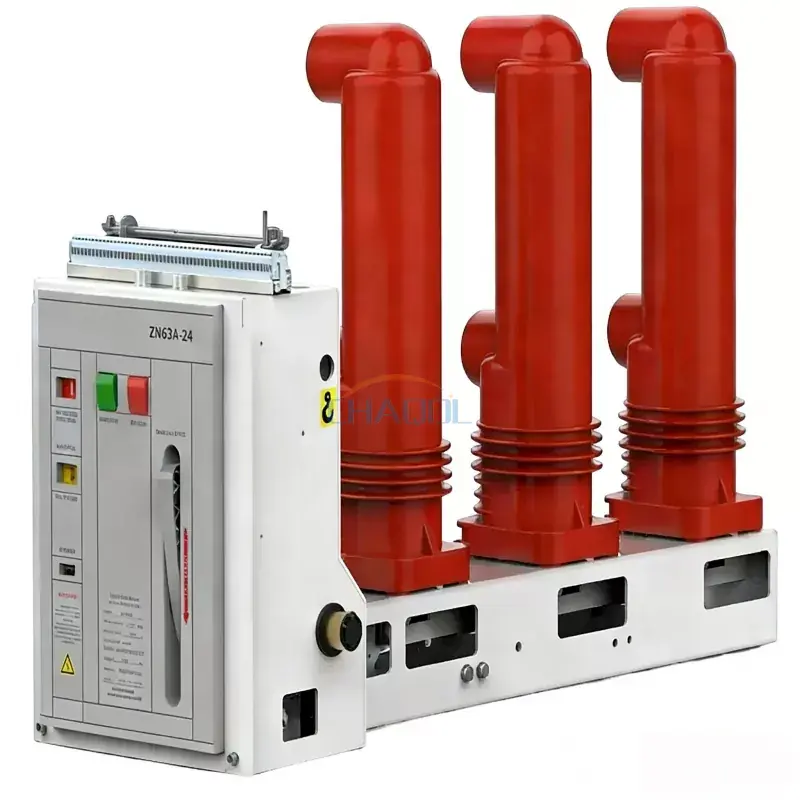

Vzhled produktu

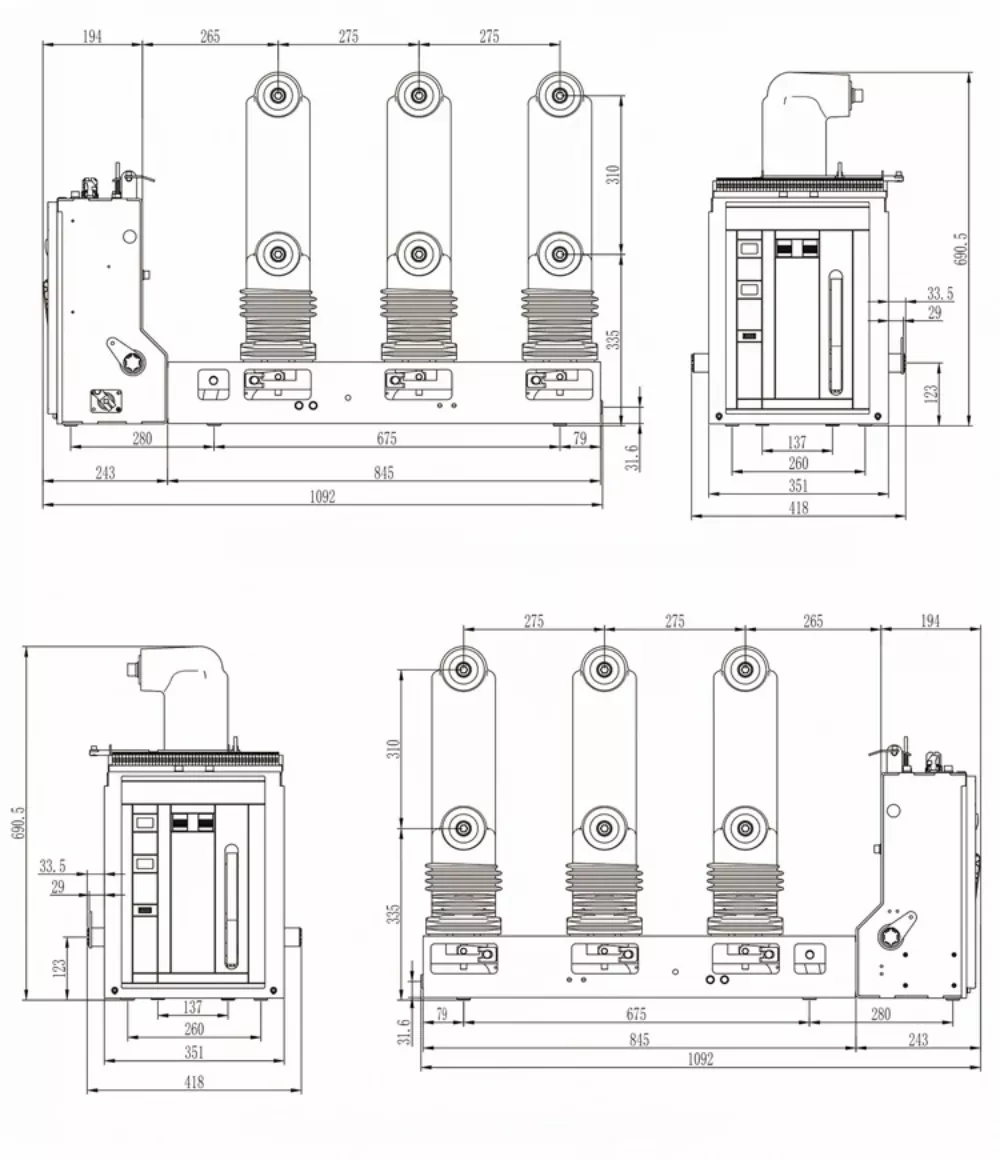

Schéma rozměrů

Identifikace modelu

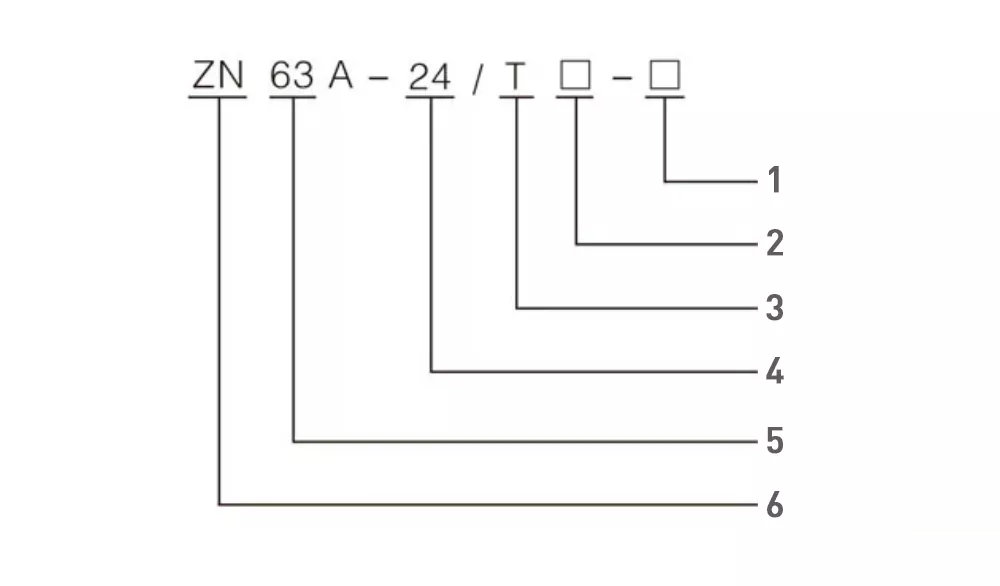

• 1 – Jmenovitý zkratový vypínací proud (kA)
• 2 – Jmenovitý proud (A)
• 3 – Operační mechanismus
• 4 – Jmenovité napětí (kV)
• 5 – Designová řada
• 6 – Vnitřní vakuový jistič

Vlastnosti produktu

• Integrovaný boční ovládací mechanismus s kompaktní konstrukcí a spolehlivým převodem.
• Vysoce výkonné vakuové zhášedlo s měděno-chromovými kontakty zajišťuje vynikající schopnost zhášení oblouku a prodlouženou elektrickou životnost.
• Vodorovně uspořádaný pružinový pohon podporuje ruční i motorové nabíjení.
• TheBoční vakuový jistič 24 kVlze instalovat jako pevný typ nebo výsuvný typ, aby vyhovoval různým systémům rozváděčů.
• Vysoká dielektrická izolační pevnost, nízké proudové sekání a vynikající výkon při zkratovém přerušení.
• Pevná epoxidová izolace poskytuje vynikající odolnost proti vlhkosti, UV záření, teplotním změnám, stárnutí a znečištění.
• Mechanická životnost až 10 000 operací, díky čemuž je vhodná pro časté spínací aplikace.
• Podporuje inteligentní ochranná relé a systémy automatizace rozvoden.

Technické parametry

Konstrukční návrh

Jistič má třífázovou pólovou strukturu vybavenou středově utěsněným keramickým nebo skleněným vakuovým zhášedlem. Měď-chromové kontakty a technologie podélného magnetického pole účinně snižují erozi kontaktů a zároveň zlepšují obnovu dielektrika a přerušují výkon. Integrovaný pružinový ovládací mechanismus zajišťuje stabilní otevírání a zavírání s minimální údržbou po celou dobu životnosti.

V závislosti na požadavcích aplikace mohou být sloupy vyrobeny s použitím vysoce pevné izolace z epoxidové pryskyřice nebo izolace potažené silikonovou pryží, které poskytují vynikající odolnost proti vlhkosti, kondenzaci, UV záření a drsnému průmyslovému prostředí.

Aplikace

TheBoční vakuový jistič 24 kVje široce používán ve vysokonapěťových rozvodech vyžadujících spolehlivou ochranu, častý provoz a dlouhou životnost.

• Elektrárny
• Elektrické rozvodny
• Průmyslové rozvody elektřiny
• Důlní operace
• Hutní závody
• Zařízení na chemické zpracování
• Uhelný průmysl
• Projekty obnovitelné energie
• Obchodní a komunální elektrické sítě
• Chytré rozvodny a automatizační systémy

Provozní prostředí

• Okolní teplota: -15°C až +40°C
• Instalační výška: až 1000 m (vyšší nadmořské výšky na vyžádání)
• Maximální seismická intenzita: 8 stupňů
• Relativní vlhkost: Denní průměr ≤ 95 %, měsíční průměr ≤ 90 %
• Vhodné pro prostředí bez nebezpečí požáru, nebezpečí výbuchu, silného znečištění, korozivních plynů a nadměrných vibrací.

Pracovní princip

TheBoční vakuový jistič 24 kVpoužívá jako médium pro zhášení oblouku uzavřené vakuové zhášedlo. Když se objeví poruchové proudy, kontakty se rychle oddělí a vakuová komora téměř okamžitě uhasí elektrický oblouk, což poskytuje rychlou izolaci poruch s minimálním opotřebením kontaktů. V kombinaci s pružinovým ovládacím mechanismem poskytuje jistič spolehlivý spínací výkon, vysokou vypínací schopnost a dlouhodobou provozní stabilitu.

Proč zvolit tento vakuový jistič?

• Kompaktní integrovaná boční montáž
• Dlouhá elektrická a mechanická životnost
• Konstrukce nenáročná na údržbu
• Vynikající izolační výkon
• Spolehlivý provoz za podmínek častého spínání
• Vhodné pro pevné i výsuvné rozvaděče
• Kompatibilní s inteligentními ochrannými a automatizačními systémy

Často kladené otázky

K čemu se používá boční vakuový jistič 24 kV?

Používá se ke spínání, ochraně a ovládání elektrických zařízení vysokého napětí v rozvodnách, průmyslových závodech, rozvodných systémech a komerčních energetických sítích.

Jaké jsou výhody vakuového vypínače?

Vakuové jističe poskytují vynikající přerušení oblouku, nízké nároky na údržbu, dlouhou životnost, vysokou provozní spolehlivost a ekologický provoz bez oleje nebo plynu SF6.

Lze tento jistič instalovat do výsuvného rozvaděče?

Ano. Je k dispozici v pevné i výsuvné konfiguraci, což umožňuje flexibilní integraci do různých sestav rozváděčů.

Která průmyslová odvětví tento produkt běžně používají?

Je široce používán ve výrobě energie, rozvodnách, metalurgii, těžbě, chemickém zpracování, uhelném průmyslu, zařízeních na výrobu energie z obnovitelných zdrojů a průmyslových rozvodných systémech.
