12kV výsuvný vnitřní jistič

The12kV výsuvný vnitřní jistič(Model: ZN63(VS1)-12) je vysoce výkonný vysokonapěťový vakuový vypínač určený pro třífázové rozvody střídavého proudu 50Hz. Vyznačuje se integrovaným ovládacím mechanismem a tělem jističe, poskytuje kompaktní konstrukci, vynikající spínací výkon a dlouhou životnost. Jistič lze instalovat jako výsuvnou jednotku a je plně kompatibilní s KYN28 a dalšími systémy vysokonapěťových rozváděčů.

Navrženo s pokročilou technologií vakuového přerušení12kV výsuvný vnitřní jističnabízí spolehlivou ochranu proti přetížení a zkratům a zároveň podporuje časté spínání. Je široce používán v rozvodnách, průmyslových zařízeních, komerčních budovách, elektrárnách, důlních provozech a infrastrukturních projektech, kde je vyžadována spolehlivá ochrana středního napětí.

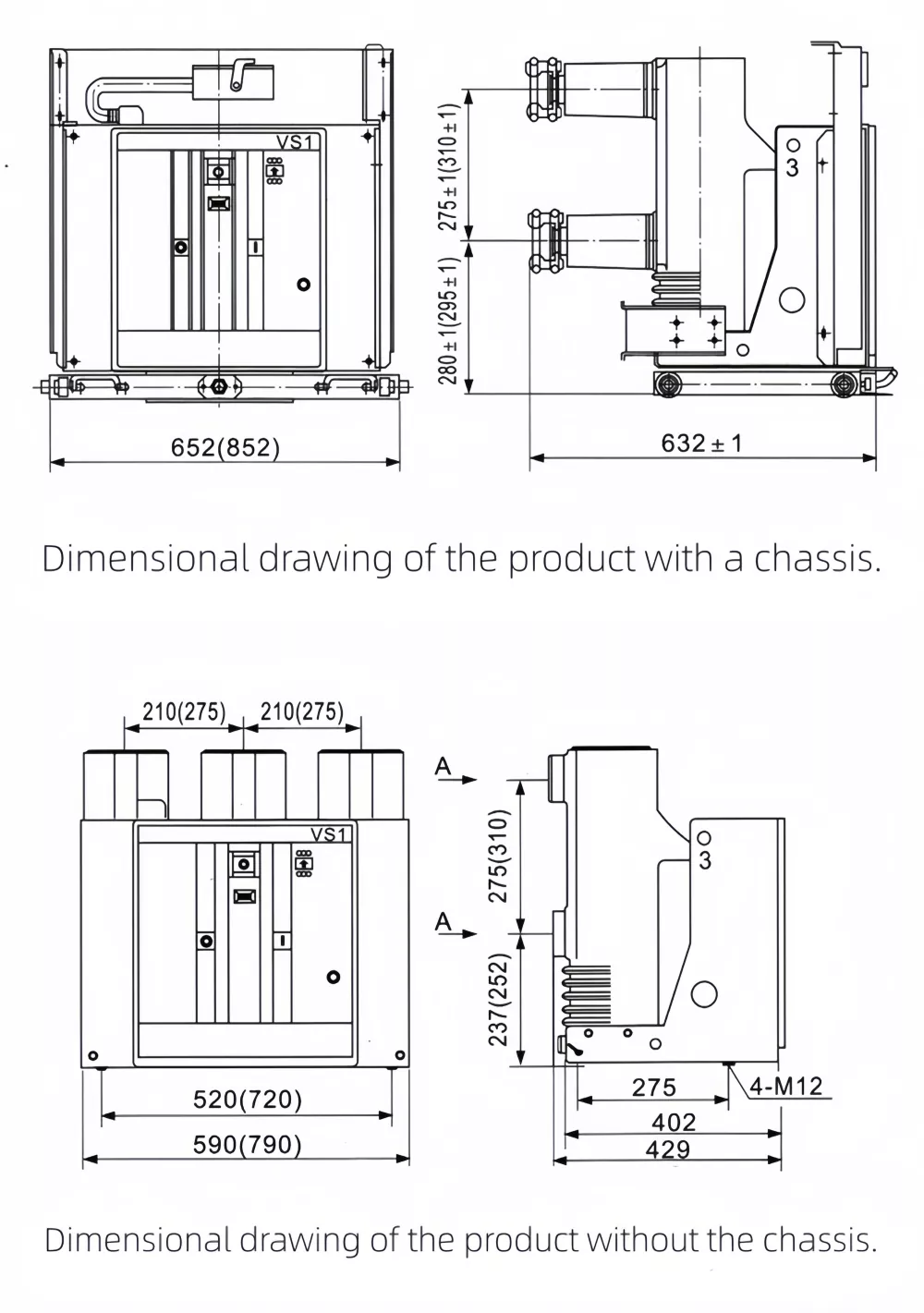

Rozměry produktu

Vlastnosti produktu

• Integrovaný ovládací mechanismus a tělo jističe pro kompaktní instalaci.
• Technologie vakuového zhášedla zajišťuje rychlé zhášení oblouku, nenáročnou údržbu a dlouhou elektrickou životnost.
• Plně zapouzdřená tyčová sestava poskytuje bezúdržbový provoz a zvýšenou spolehlivost izolace.
• Podporuje pevné a výsuvné instalační konfigurace pro flexibilní integraci rozvaděče.
• Vysoká mechanická odolnost až 10 000 provozních cyklů.
• Vhodné pro časté spínání v náročných průmyslových prostředích.
• Vynikající izolační výkon a stabilní dielektrická pevnost.
• Kompatibilní s KYN28 a dalšími vysokonapěťovými kovovými rozvaděči.

Technické parametry

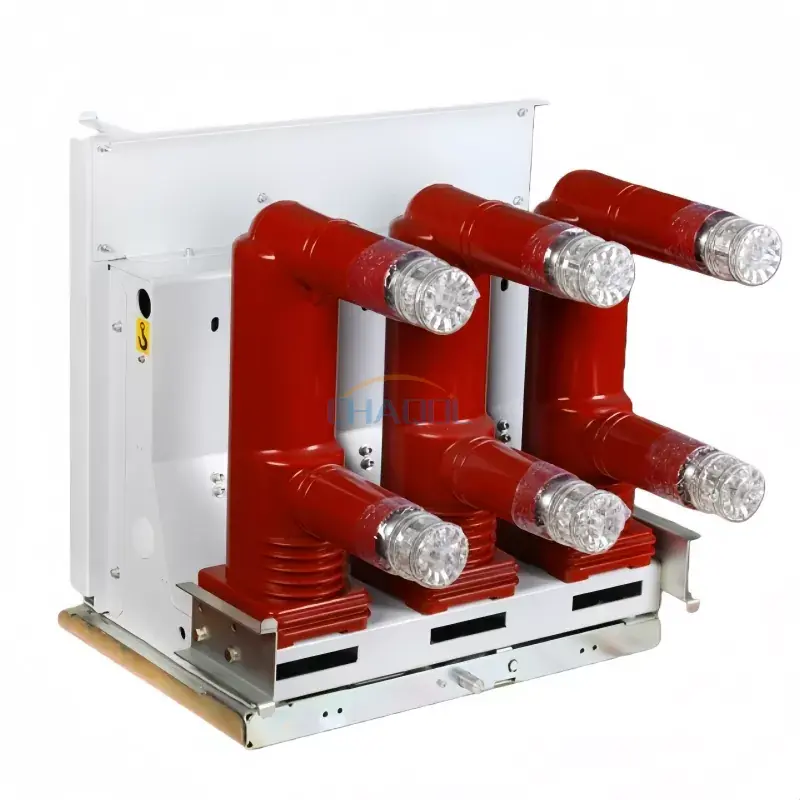

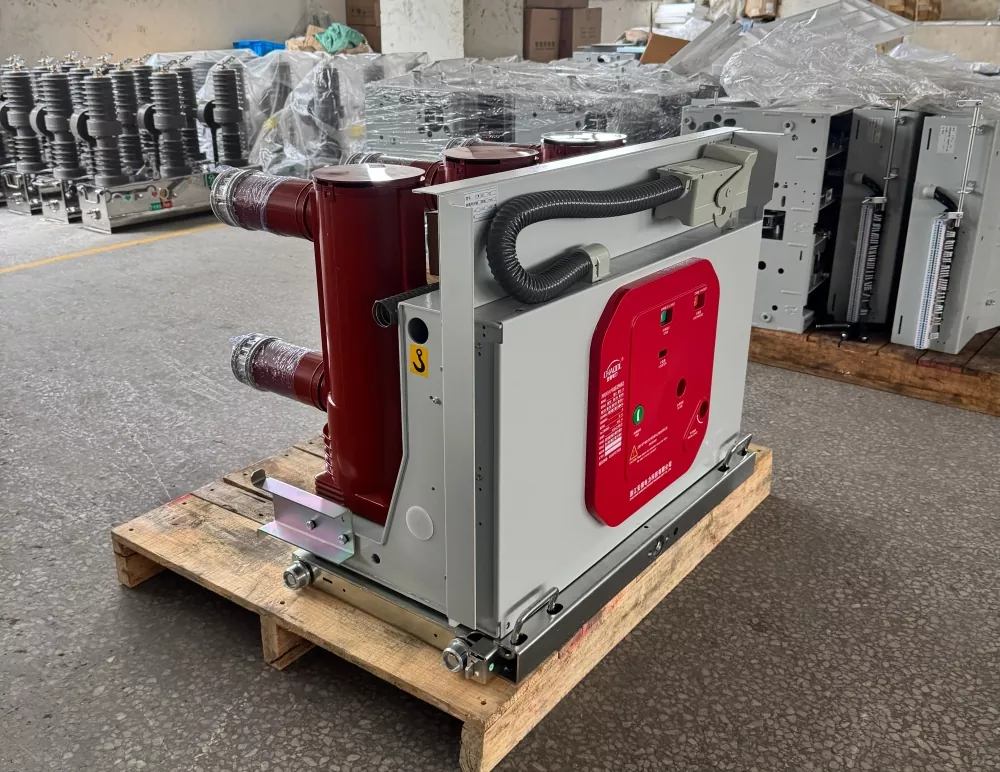

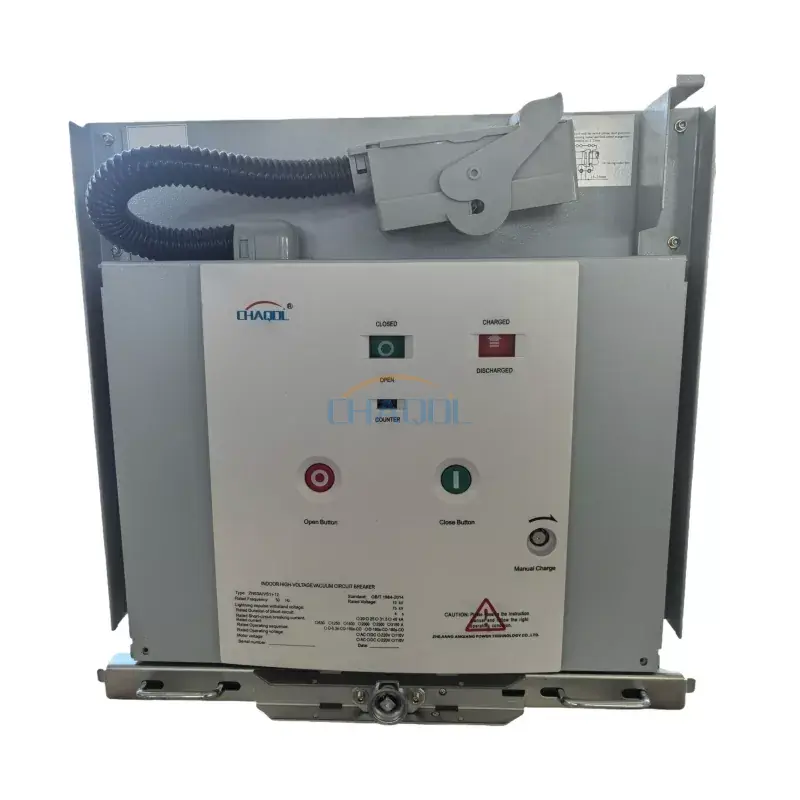

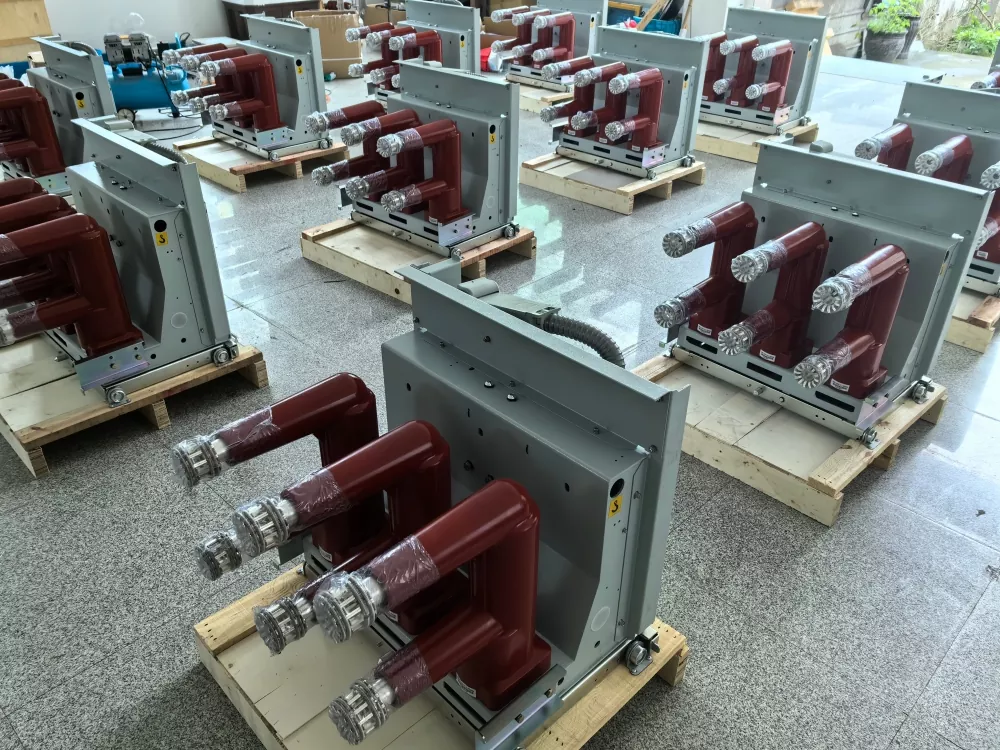

Aktuální fotografie produktů

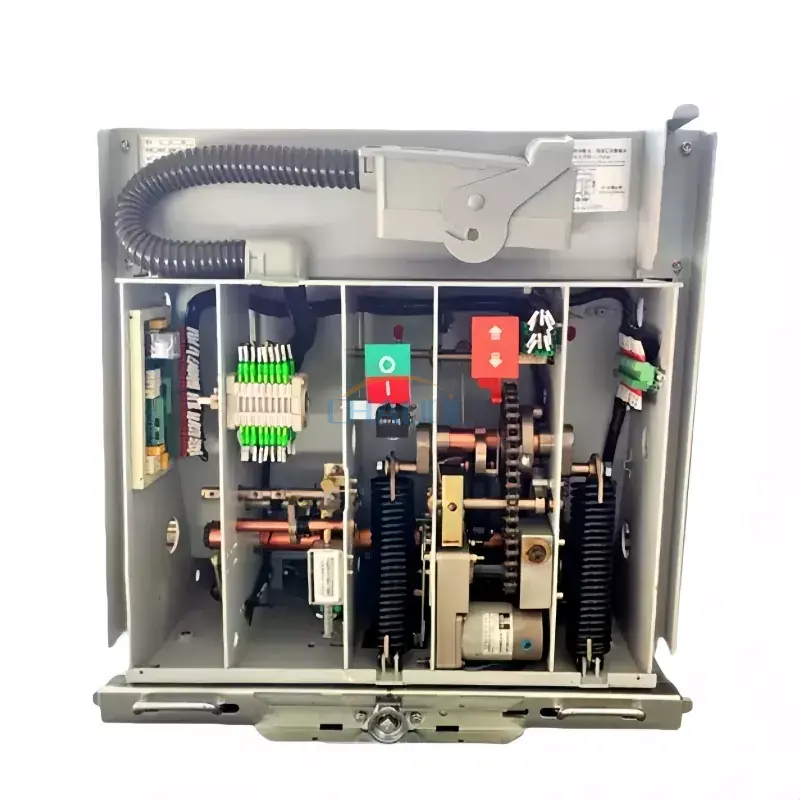

Strukturální vlastnosti

Jistič využívá modulární strukturu integrující ovládací mechanismus s vakuovým zhášedlem, což snižuje instalační prostor a zároveň zlepšuje provozní stabilitu. Utěsněné vakuové zhášedlo účinně eliminuje údržbu související s obloukem a poskytuje vynikající izolační výkon po celou dobu své životnosti.

Jeho výsuvná konstrukce umožňuje rychlou výměnu a pohodlnou údržbu bez ovlivnění celé sestavy rozváděče, což pomáhá snižovat prostoje a náklady na údržbu ve vysokonapěťových rozvodech.

Aplikace

The12kV výsuvný vnitřní jističje široce používán ve vysokonapěťových elektrických systémech, které vyžadují spolehlivou ochranu a časté spínání.

• Rozvaděč vysokého napětí (řada KYN28)
• Inženýrské rozvodny
• Elektrárny
• Průmyslová výrobní zařízení
• Důlní operace
• Hutní závody
• Zařízení na chemické zpracování
• Komerční budovy
• Projekty obnovitelné energie
• Rozvodné sítě

Provozní prostředí

• Okolní teplota: -10°C až +40°C (skladování do -30°C)
• Instalační výška: až 1000 m (vyšší nadmořská výška je k dispozici na vyžádání)
• Maximální seismická intenzita: 8 stupňů
• Vhodné pro prostředí bez nebezpečí požáru, nebezpečí výbuchu, korozivních plynů, silného znečištění a nadměrných vibrací.

Proč zvolit tento produkt?

• Kompaktní výsuvná konstrukce pro snadnou údržbu
• Bezúdržbová technologie vakuového zhášedla
• Dlouhá mechanická a elektrická životnost
• Spolehlivá izolace a spínací výkon
• Vhodné pro časté spínání
• Kompatibilní s běžnými vysokonapěťovými rozvaděči
• Nízké náklady na údržbu a vysoká provozní spolehlivost

Často kladené otázky

Co je 12kV výsuvný vnitřní jistič?

Jedná se o vysokonapěťový vakuový vypínač určený k ochraně a ovládání elektrických zařízení přerušováním přetěžovacích a zkratových proudů ve vnitřních rozvodech elektrické energie.

Lze tento jistič použít s rozvaděčem KYN28?

Ano. Je plně kompatibilní s kovovými rozváděči KYN28 a dalšími podobnými systémy vysokonapěťových rozváděčů.

Jaké jsou výhody výsuvného provedení?

Výsuvná konstrukce umožňuje rychlou výměnu, snazší údržbu, zkrácení prostojů a lepší provozní bezpečnost ve srovnání s pevně namontovanými jističi.

Je tento jistič vhodný pro časté spínání?

Ano. S mechanickou životností až 10 000 operací a odolnou technologií vakuového zhášedla je určen pro aplikace vyžadující časté spínání.

Která průmyslová odvětví tento produkt běžně používají?

Je široce používán v rozvodnách, elektrárnách, průmyslových zařízeních, těžbě, metalurgii, chemickém zpracování, infrastrukturních projektech a komerčních distribučních systémech.
