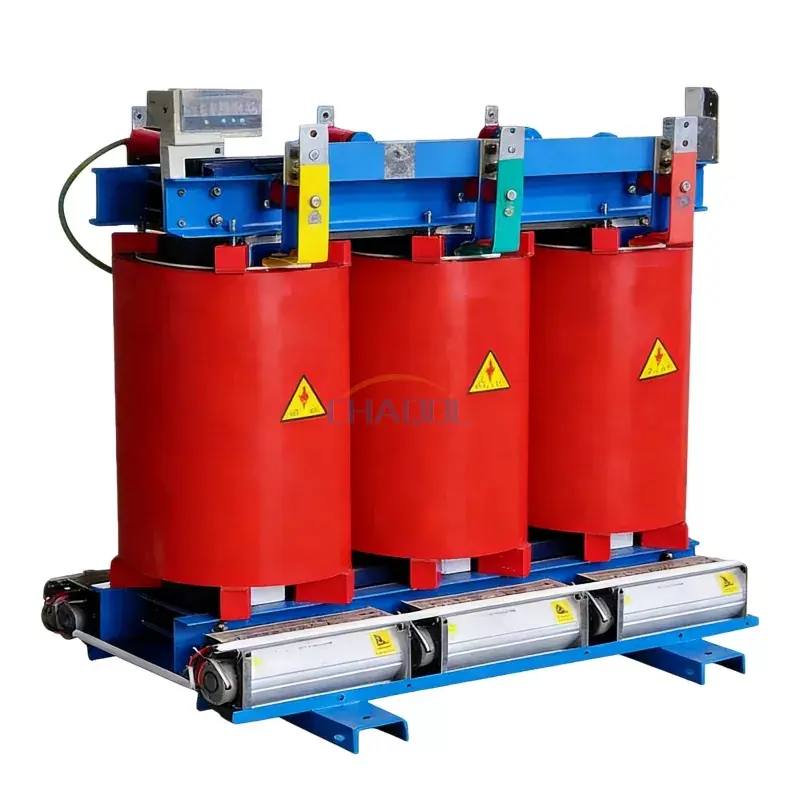

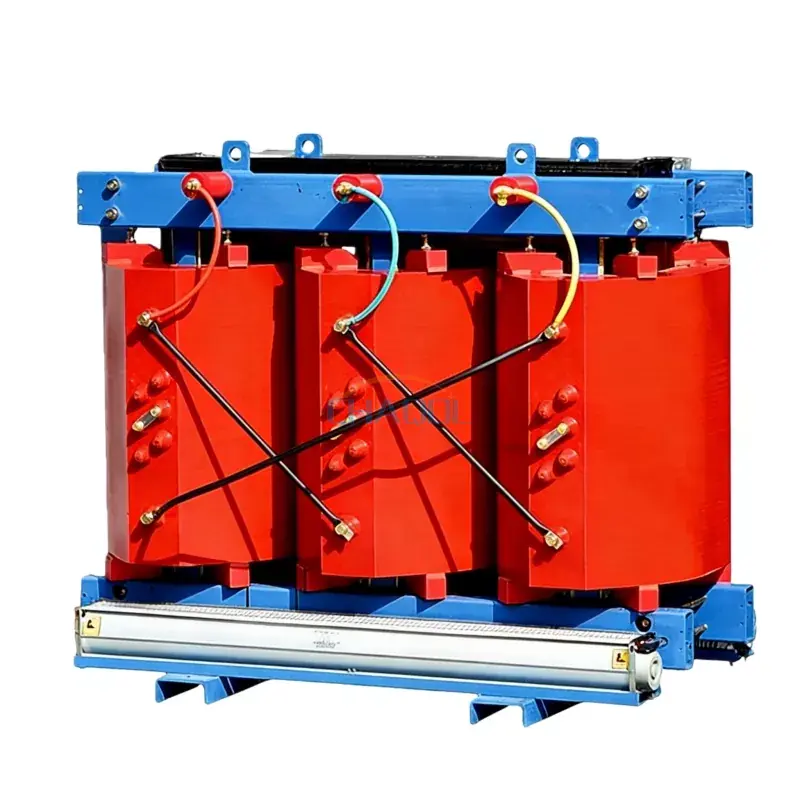

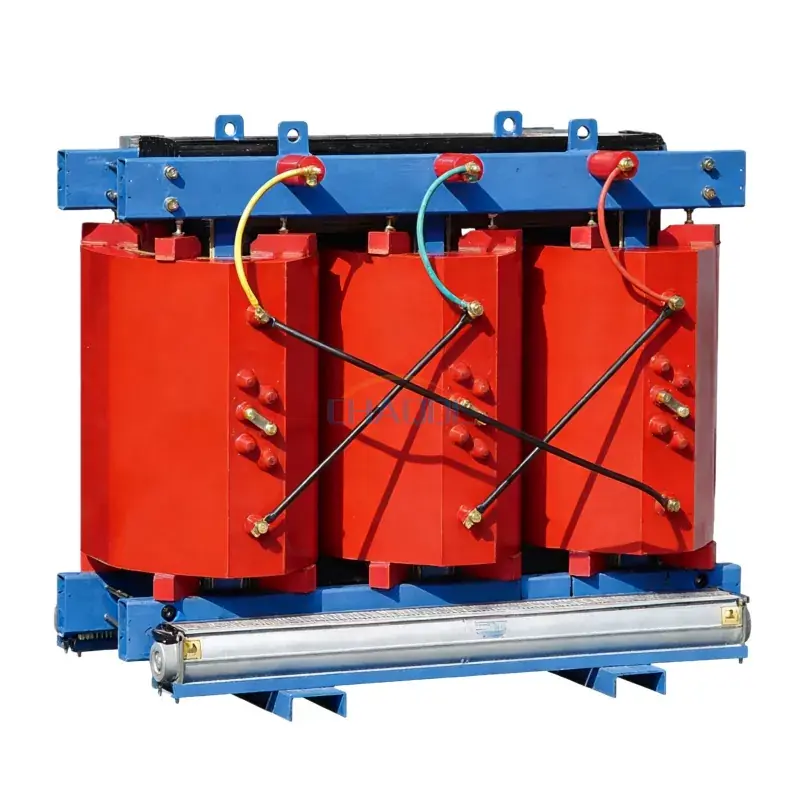

The10KV transformátor suchého typu z amorfní slitiny(SBH15-H-(30-2500)/10) je navržen s izolační strukturou bez oleje, která zajišťuje bezpečnější provoz, snížené riziko požáru a zlepšené ekologické vlastnosti. Přijímá pokročilou technologii jádra z amorfní slitiny, která výrazně snižuje ztráty naprázdno a zlepšuje celkovou energetickou účinnost v moderních systémech distribuce energie.
Ve srovnání s konvenčními jednotkami ponořenými v oleji je10KV transformátor suchého typu z amorfní slitinyposkytuje stabilní výkon v náročných prostředích, jako jsou komerční budovy, průmyslové závody, systémy obnovitelné energie a městské energetické sítě, kde jsou kritické bezpečnost a nízké nároky na údržbu.
Konstrukční návrh tohoto10KV transformátor suchého typu z amorfní slitinyumožňuje účinný odvod tepla a stabilní magnetický výkon, což zajišťuje dlouhou životnost a časem snižuje provozní náklady.
|

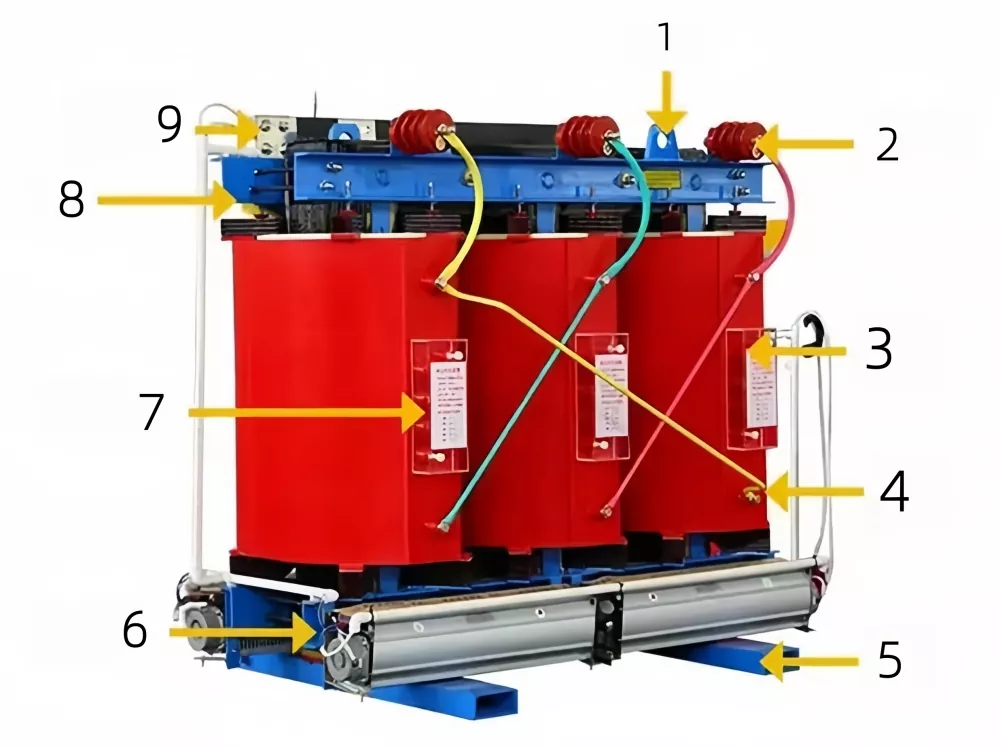

Sériové číslo |
Jméno |
|
1 |
Kruhy (gymnastika) |
|
2 |
Vysokonapěťový terminál |
|
3 |
Vysokonapěťový kohoutkový konektor |
|
4 |
Vysokonapěťová spojovací tyč |
|
5 |
Báze |
|
6 |
Zemnící šroub |
|
7 |
Vysokonapěťový konektor |
|
8 |
Upínací díly |
|
9 |
Nízkonapěťová výstupní měděná přípojnice |
Výkon10KV transformátor suchého typu z amorfní slitinyje optimalizován pro nízkoztrátové a vysoce účinné distribuční systémy. Níže uvedená tabulka ukazuje hlavní elektrické a mechanické specifikace v různých kapacitních řadách.
|
Jmenovitá kapacita (kVA) |
Jmenovité napětí (kV) |
Proud naprázdno (%) |
Ztráta (W) |
Impedanční napětí (%) |
Rozměry (mm) Délka * Šířka * Výška |
||
|
Vysoký tlak |
Nízký tlak |
Žádná zátěž |
Zatížení |
Zatížení |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
Tento10KV transformátor suchého typu z amorfní slitinyje široce používán v průmyslové distribuci energie, systémech metra, komerčních komplexech, nemocnicích, datových centrech a rozvodnách obnovitelné energie. Díky své suché struktuře je zvláště vhodný pro prostředí vyžadující vysoké standardy požární bezpečnosti a nepřetržitou provozní spolehlivost.
Díky optimalizovanému materiálu jádra a pokročilé konstrukci chlazení10KV transformátor suchého typu z amorfní slitinyvýrazně snižuje energetické ztráty při zachování stabilního výstupního napětí. Jedná se o dlouhodobé cenově výhodné řešení pro projekty zaměřené na energetickou účinnost a udržitelnou energetickou infrastrukturu.
Při porovnávání10KV transformátor suchého typu z amorfní slitinyse standardními tržními alternativami se ukáže několik klíčových rozdílů v účinnosti, životnosti a nákladech na životní cyklus.
|
Porovnávací položka |
Náš suchý transformátor z amorfní slitiny |
Tradiční suchý transformátor ze silikonové oceli |
Transformátor ponořený do oleje (běžný typ trhu) |
|
Materiál jádra |
Nízkoztrátové jádro z amorfní slitiny |
Jádro ze silikonové oceli |
Jádro ze silikonové oceli |
|
Ztráta energie |
Velmi nízká ztráta naprázdno |
Střední ztráta |
Vyšší ztráta |
|
Bezpečnost |
Bez oleje, ohnivzdorné provedení |
Suchý typ, mírná bezpečnost |
Únik oleje a nebezpečí požáru |
|
Údržba |
Nízká údržba |
Střední údržba |
Vysoká údržba |
|
Životnost |
Dlouhá životnost |
Střední |
Střední |
Q1: Co dělá transformátor z amorfní slitiny efektivnější?
A: Struktura amorfního jádra výrazně snižuje ztrátu hystereze, což má za následek nižší spotřebu energie naprázdno ve srovnání s konvenčními jádry transformátoru.
Q2: Je tento transformátor vhodný pro vnitřní instalaci?
Odpověď: Ano, suché provedení je speciálně určeno pro vnitřní prostředí, jako jsou rozvodny, komerční budovy a průmyslová zařízení.
Q3: Jak často vyžaduje transformátor údržbu?
Odpověď: Požadavky na údržbu jsou minimální díky absenci izolačního oleje a stabilní struktuře suchého izolačního systému.
Q4: Jaká je hlavní výhoda ve srovnání s olejovými transformátory?
Odpověď: Eliminuje rizika požáru a úniku a zároveň nabízí lepší ekologickou kompatibilitu a jednodušší instalaci.
Q5: Dokáže zvládnout podmínky přetížení?
Odpověď: Ano, jednotka podporuje nucené chlazení vzduchem, což umožňuje dočasné přetížení až o 50 % v závislosti na konfiguraci.
